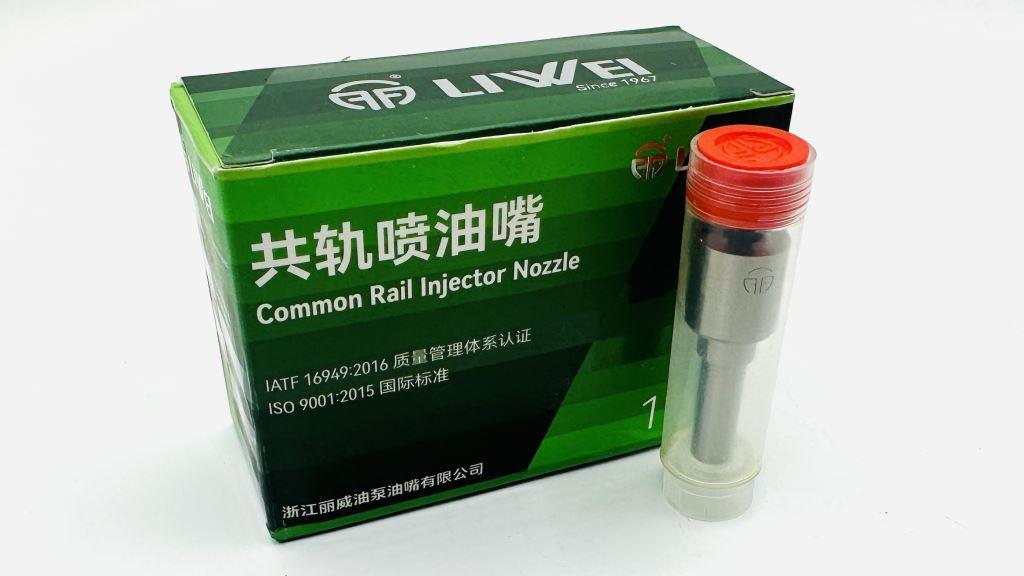

DLLA150P1781 Распылитель форсунки Liwei
Распылитель LIWEI DLLA150P1781 / Bosch 0 433 172 088 / 0433172088
Основные идентификационные данные
Артикул: DLLA150P1781
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd.
Страна производства: КНР
Оригинальный номер Bosch: 0 433 172 088 / 0433172088
Сервисный номер Bosch: 0986 AD 1001
Обозначение распылителя Bosch: DLLA 150 P 1781 / DLLA150P1781
Тип распылителя: DLLA — многодырчатый, закрытого типа
Применяемость: Форсунки Bosch Common Rail серии CRIN2
1. Описание и конструктивные особенности
Распылитель 0433172088 / DLLA150P1781 представляет собой прецизионную пару «корпус — игла» для дизельных форсунок Bosch Common Rail. Узел относится к многодырчатым распылителям закрытого типа и предназначен для установки в корпус форсунки вместо изношенного распылителя.
Принцип работы распылителя в составе форсунки:
- В закрытом состоянии игла прижата к седлу и перекрывает подачу топлива.
- При срабатывании форсунки давление в управляющей полости снижается.
- Игла поднимается, топливо подается в камеру сгорания через распыливающие отверстия под высоким давлением.
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Тип распылителя | DLLA — многодырчатый, закрытого типа |
| Конструкция | Прецизионная пара «корпус — игла» |
| Количество распыливающих отверстий | 7 (по данным производителя LIWEI; в отдельных каталогах встречается указание 8) |
| Угол факела распыла | 150° |
| Диаметр иглы | 4 мм |
| Диаметр распыливающих отверстий | 0,155 мм (в отдельных источниках возможно округление до 0,16 мм) |
| Посадочные размеры | Под форсунки Bosch Common Rail CRIN2 |
| Покрытие иглы | Возможна DLC-обработка в зависимости от партии |
| Взаимозаменяемость деталей | Корпус и игла подбираются только в паре; отдельная замена не допускается |
2. Назначение
Распылитель DLLA150P1781 предназначен для восстановления работоспособности дизельных форсунок Bosch Common Rail при следующих неисправностях:
- Износ распыливающих отверстий — восстановление формы и направления факела распыла.
- Нарушение герметичности пары «корпус — игла» — восстановление герметичности форсунки.
- Коксование и засорение отверстий — замена распылителя при невозможности очистки без потери параметров.
- Снижение давления впрыска — восстановление стабильности подачи топлива.
- Повышенный обратный слив — устранение утечек через прецизионную пару.
Распылитель применяется в ремонте топливной аппаратуры дизельных двигателей Weichai, а также другой техники, где установлены соответствующие форсунки Bosch.
3. Аналоги, типоразмер и обозначение
Оригинальные номера Bosch
| Формат номера | Значение |
|---|---|
| Без пробелов | 0433172088 |
| С пробелами | 0 433 172 088 |
| Сервисный номер Bosch | 0986 AD 1001 |
| Обозначение Bosch без пробелов | DLLA150P1781 |
| Полное обозначение Bosch | DLLA 150 P 1781 |
Аналоги от других производителей
| Производитель | Артикул / обозначение |
|---|---|
| LIWEI | DLLA150P1781 |
| Repard | 11-295 |
| ERIKC | DLLA150P1781 |
| ORLTL | DLLA150P1781 |
| Xingma | DLLA150P1781 |
| ORTIZ | DLLA150P1781 |
Расшифровка обозначения DLLA 150 P 1781
| Элемент обозначения | Значение |
|---|---|
| DLLA | Многодырчатый распылитель закрытого типа |
| 150 | Угол факела распыла, градусы |
| P | Модификация иглы / конструктивный тип |
| 1781 | Конструктивный номер по каталогу Bosch |
Близкие обозначения, не являющиеся аналогами
| Обозначение | Примечание |
|---|---|
| DLLA148P1815 | Другой угол распыла и конструкция |
| DLLA152P1819 | Другой угол распыла и конструкция |
Указанные распылители не являются взаимозаменяемыми с DLLA150P1781.
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул Bosch | 0 433 172 088 / 0433172088 |
| Обозначение Bosch | DLLA 150 P 1781 |
| Тип распылителя | Закрытый многодырчатый |
| Количество отверстий | 7 |
| Диаметр отверстий | 0,155 мм |
| Угол факела распыла | 150° |
| Диаметр иглы | 4 мм |
| Рабочее давление системы | До 1600–1800 бар |
| Рабочая среда | Дизельное топливо EN 590 |
| Материал корпуса и иглы | Высоколегированная прецизионная сталь |
| Покрытие | Возможна DLC-обработка иглы |
| Применяемость | Bosch Common Rail CRIN2 |
| Связанный управляющий клапан | F 00R J01 692 / F00RJ01692 |
5. Применимость
Форсунки, в которых применяется распылитель
| Номер с пробелами | Номер без пробелов | Примечание |
|---|---|---|
| 0 445 120 150 | 0445120150 | Основное применение |
| 0 445 120 244 | 0445120244 | Основное применение |
| 1 3024 966 | 13024966 | OEM-номер Weichai |
Двигатели
| Производитель двигателя | Модель | Примечание |
|---|---|---|
| Weichai | WP6 | Основное применение |
| Weichai | WP6G | Основное применение |
| Weichai | WP6 6.2L 170KW | Основное применение |
| Weichai | WP10 | Основное применение |
| Weichai | WP12 | Основное применение |
| Weichai | WP12 Евро-3 / Евро-4 | Основное применение |
| Weichai | WP12.375 | Основное применение |
| Weichai | WP12.375E40 | Основное применение |
| Weichai | WP4 | По отдельным каталогам; требуется проверка |
| Deutz | WP6G Евро-3 | Требуется проверка по номеру форсунки |
| Cummins | ISLe 8.9 | Встречается в справочниках; не основное применение |
| Cummins | QSL9 | Встречается в справочниках; не основное применение |
| Deutz | TD226B | Применимость сомнительна; обычно используется механическая ТНВД |
Техника
| Категория техники | Модели |
|---|---|
| Грузовые автомобили | Shacman SX3255, Shacman SX3315, HOWO, Dongfeng DFL3251A, Dongfeng DFL3310, Beifang-Benchi, BMC, CAMC, IVECO Ling Ye, JAC N350 |
| МАЗ | МАЗ 544029, МАЗ 643029, МАЗ 650129, МАЗ-МАН 752459 |
| Строительная и дорожная техника | XCMG 85C, XCMG LW800K, SDLG LG968, Lonking CDM860H, LiuGong CLG877H, Sany 65, Lingong 953, ЧЕТРА Т9 |
| Автокраны | XCMG QY40K, XCMG QY50K, XCMG QY70K |
| Сельскохозяйственная техника | Гомсельмаш, Ростсельмаш |
| Прочая техника | Atlas Copco MT2000/2010, CASE 360, CASE MX310, ZL30, ZL36, ZL38, Yutong, Zhongtong, Golden Dragon, Higer |
| Спецтехника | МоАЗ-40550 |
Перечень техники не является исчерпывающим. Возможна установка на другие модели, если на них применяются форсунки Bosch 0 445 120 150, 0 445 120 244 или OEM-номер 13024966.
6. Правила подбора и замены
Правила подбора
- Сверить оригинальный номер Bosch: 0 433 172 088 / 0433172088.
- Сверить обозначение распылителя: DLLA150P1781.
- Проверить номер форсунки: 0 445 120 150 / 0 445 120 244 / 13024966.
- Сравнить снятый распылитель по углу распыла, количеству и диаметру отверстий.
- Не подбирать распылитель только по модели двигателя или техники.
- При подборе аналога запросить у поставщика подтверждение соответствия параметрам Bosch.
Правила замены
- Демонтаж форсунки — выполняется в специализированной мастерской.
- Разборка — форсунка разбирается на стендовом оборудовании.
- Дефектовка — распылитель не ремонтируется; при износе, эрозии или коксовании заменяется в сборе.
- Очистка — корпус форсунки и каналы очищаются в ультразвуковой ванне.
- Замена распылителя — устанавливается только новая прецизионная пара «корпус — игла».
- Сборка — выполняется с соблюдением моментов затяжки по ремонтной документации.
- Стендовая проверка — проверяются подача, обратный слив, давление впрыска и герметичность.
- Кодировка — при необходимости обновляются калибровочные данные в ЭБУ.
- Установка на двигатель — устанавливается новая уплотнительная шайба форсунки.
Распылитель не допускается к установке без последующей стендовой проверки форсунки.
7. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель прецизионных деталей топливной аппаратуры дизельных двигателей. Под брендом LIWEI выпускаются распылители, клапаны и ремонтные комплекты для систем Common Rail.
Распылитель LIWEI DLLA150P1781 не является оригинальной продукцией Bosch. Обозначение DLLA150P1781 используется для идентификации совместимости с оригинальным номером Bosch 0 433 172 088.
Продукция LIWEI поставляется на вторичный рынок и применяется при ремонте форсунок Bosch. Контроль качества включает проверку геометрии прецизионной пары, герметичности и параметров распыла. Распылитель поставляется в индивидуальной защитной упаковке, исключающей повреждение прецизионных поверхностей при транспортировке и хранении.
8. Поисковые обозначения
Для поиска могут использоваться следующие номера и обозначения:
0 433 172 088, 0433172088, 0986 AD 1001, 11-295, DLLA 150 P 1781, DLLA 150P 1781, DLLA150P1781, 0 445 120 150, 0445120150, 0 445 120 244, 0445120244, 13024966.
Примечание: информация о применяемости и технических характеристиках носит справочный характер. Перед заказом и установкой обязательна сверка по номеру форсунки, маркировке распылителя и каталогам производителя.
