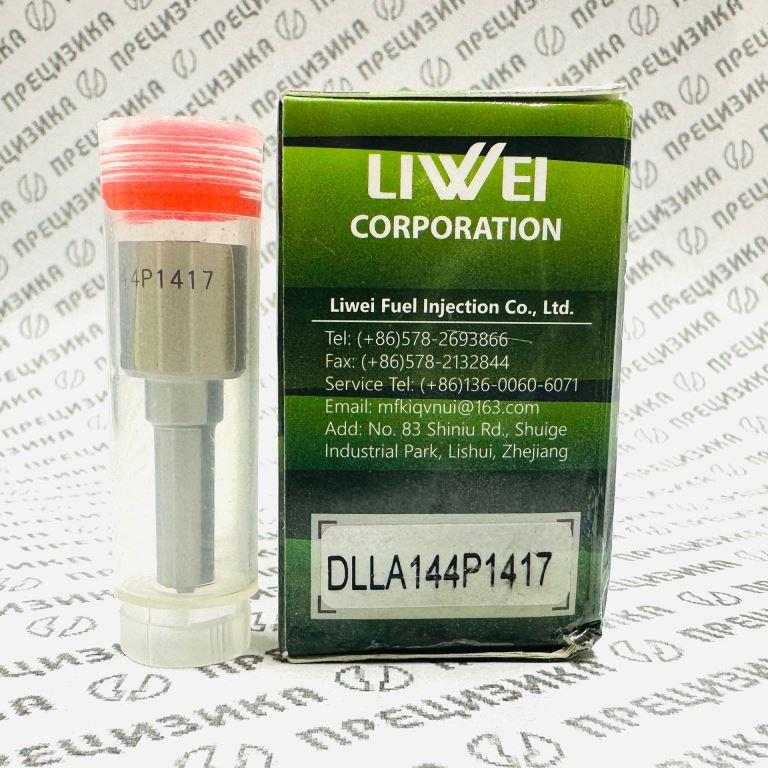

DLLA144P1417 Распылитель форсунки Liwei
Распылитель 0433171878 DLLA144P1417
Артикул: DLLA144P1417
Бренд: LIWEI
Производитель: Zhejiang Liwei Fuel Injection Co. (Китай)
1. Описание и конструктивные особенности
Прецизионный дизельный распылитель закрытого типа DLLA (длинный, дырчатый, с фланцевым креплением). Конструктивно состоит из корпуса с направляющим фланцем, проставки и точно подогнанной иглы диаметром 4 мм. Является основным сменным элементом топливной аппаратуры, определяющим геометрию факела и качество смесеобразования. Изделие разработано для работы в составе форсунок высокого давления второго поколения (CRIN2) с электронным управлением.
Ключевая конструктивная особенность — семь сопловых отверстий, выполненных методом электроэрозионной обработки. Данный метод обеспечивает стабильность выходных кромок и строгое соблюдение угла конуса распыла, что гарантирует идентичные параметры впрыска во всем диапазоне нагрузочных режимов.
2. Назначение
Применяется для восстановления рабочих характеристик и ремонта электромагнитных форсунок Common Rail. Замена изношенного распылителя позволяет устранить дефекты, вызванные эрозией запорного конуса, изменением проходного сечения отверстий или механическим износом иглы. Использование данной детали восстанавливает заводские параметры цикловой подачи, давление впрыска, равномерность работы цилиндров, а также предотвращает прогорание днища поршней и неконтролируемое повышение дымности отработавших газов.
3. Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер / Обозначение | DLLA144P1417 |
| Тип распылителя | DLLA (фланцевый, длинный, дырчатый) |
| Материал корпуса и иглы | Легированная быстрорежущая сталь с термообработкой |
| Диаметр прецизионной иглы | 4 мм |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0.227 мм |
| Эффективное проходное сечение | 0.205–0.221 мм² |
| Угол конуса распыла | 144° |
| Совместимые системы впрыска | Common Rail CRIN2 (высокое давление) |
| Приблизительная масса | ~0.025 кг |
4. Применимость
Распылитель взаимозаменяем с оригинальным компонентом Bosch и применяется в рамках ремонта форсунок магистральной и строительной техники MAN.
Совместимые форсунки (основные модели Bosch и ремкомплекты)
| Модель форсунки / Комплекта | Альтернативные обозначения |
|---|---|
| Bosch 0 445 120 044 | 0445120044, 0 455 120 024, 0986435527 |
| Bosch 0 445 120 024 | 0445120024 |
| Bosch 0 445 120 027 | 0445120027 |
| Ремкомплект Bosch | F00RJ01159, F00RJ02818 |
Применяемость по двигателям
| Двигатель | Мощность (л.с.) |
|---|---|
| MAN D2876LF12 | 480 |
| MAN D2876LF13 | 530 |
| MAN D2876LF25 | 410 |
Охватываемая техника (шасси и модификации)
| Модельный ряд | Примеры модификаций |
|---|---|
| MAN TGA | 18.480, 26.480, 28.480, 32.480, 35.480, 40.480, 41.480 |
| MAN TGS | Серия TGS с двигателем D2876 |
| MAN TGX | Серия TGX с двигателем D2876 |
Перекрестные каталожные номера (OEM / Аналоги)
| Категория | Номер |
|---|---|
| Bosch (оригинал) | 0 433 171 878 / 0433171878 |
| MAN OEM | 51 10102 0304 (51101020304), 51 10101 6049 (51101006049) |
| United Diesel | DLLA144P1417 UD |
| Repard | 11-239 |
| DTP | DTP 01 878 |
| Weifu | WFDLLA144P1417 |
| АЗПИ (Россия) | RU DLLA144P1417, А-02-150-00-00-00 |
| Прочие | 4HYB001, FBDN354DPL, KD9913573, LL144DP, UUX0144, 42662 |
5. Правила подбора и замены
Подбор изделия осуществляется строго по маркировке, нанесённой на корпусе исходного распылителя, либо по каталожному номеру форсунки. Несоответствие угла конуса распыла или эффективного проходного сечения приводит к нарушению смесеобразования, прогоранию поршней и выходу из строя сажевого фильтра.
Замена распылителя требует выполнения следующих технологических операций:
- Разборка форсунки с соблюдением чистоты производственного помещения.
- Дефектовка посадочных поверхностей корпуса и седла.
- Установка нового распылителя с моментом затяжки гайки форсунки в диапазоне 50–60 Н·м (в соответствии с руководством по ремонту конкретной модели инжектора) с обязательным использованием динамометрического ключа.
- Проверка герметичности запорного конуса и гидроплотности по линии высокого давления.
- Финальная регулировка и испытание форсунки на специализированном стенде (например, EPS-815 или аналогичном) с контролем цикловой подачи, давления открытия управляющего клапана и обратной утечки.
Категорически не допускается попадание загрязнений на прецизионные поверхности иглы и корпуса во время монтажа.
6. О производителе и качестве продукции
Zhejiang Liwei Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске элементов топливной аппаратуры для дизельных двигателей. Номенклатура включает распылители, клапаны, ремкомплекты и плунжерные пары. Производственные мощности оснащены оборудованием для электроэрозионной прошивки, бесцентрового шлифования и прецизионной токарной обработки. Контроль качества готовой продукции осуществляется на каждом этапе: от входного анализа металла до выходных испытаний гидроплотности и геометрии распыливающих отверстий. Система менеджмента качества сертифицирована по ISO 9001. Применяемые материалы и технологии обработки обеспечивают соответствие параметров изделий заданным допускам и совместимость с оригинальными компонентами Bosch.
