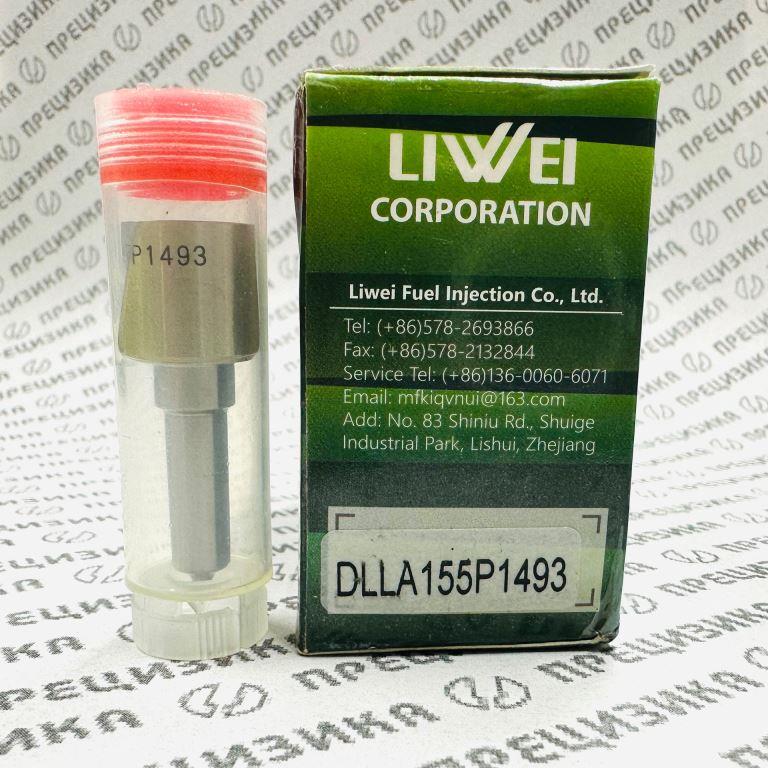

Распылитель 0433171921 DLLA155P1493

Артикул: DLLA155P1493
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)

1. Описание и конструктивные особенности

Распылитель DLLA155P1493 (OEM-номер Bosch 0 433 171 921) представляет собой прецизионный узел дизельной форсунки аккумуляторной системы Common Rail второго поколения (CRI2.1). Конструктивно изделие состоит из стального корпуса с запрессованным сопловым наконечником и подвижной иглы диаметром 4 мм. Герметичность пары «игла–корпус» достигается прецизионной обработкой и селективной сборкой.

Тип DLLA означает: дырчатый распылитель с глухим колпачком, без штифта. Отсутствие штифта и многосопловая геометрия (6 отверстий) обеспечивают мелкодисперсный впрыск топлива под высоким давлением. Управление началом и продолжительностью впрыска осуществляется электромагнитным клапаном форсунки; закрытое состояние иглы поддерживается усилием пружины и давлением в камере управления.

2. Назначение

Распылитель предназначен для установки в электромагнитные форсунки Bosch 0 445 110 250 (и их модификации), работающие в составе аккумуляторной системы Common Rail. Применяется на четырёхцилиндровых дизельных двигателях объёмом 2,5 литра семейства WL (Ford / Mazda). Обеспечивает реализацию многофазного впрыска при максимальном давлении в рампе до 1600 бар.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Типоразмер и расшифровка обозначения

Технические характеристики

Перечень аналогов по производителям

4. Применимость

Совместимые форсунки в сборе

Применяемость по двигателям и технике

Форсунки с номерами 0 445 110 257 (0445110257) и 33800‑27400, применяемые на двигателях Hyundai/Kia D4EA 2.0 CRDi, имеют иной типоразмер распылителя и не взаимозаменяемы с изделием DLLA155P1493.

5. Правила подбора и замены

Подбор распылителя осуществляется строго по коду двигателя и номеру форсунки, а не только по VIN-коду транспортного средства. Допустимые для замены номера форсунок перечислены в разделе 4.

Замена распылителя должна производиться исключительно в условиях специализированной мастерской, оснащённой стендом для диагностики и ремонта топливной аппаратуры Common Rail (проверка давления впрыска, герметичности, объёма обратного слива, а также измерение эффективного проходного сечения).

При установке нового распылителя обязательны:

• тщательная очистка корпусных деталей форсунки, замена всех уплотнительных элементов (медная шайба под форсунку, уплотнительные кольца электромагнитного клапана и обратной магистрали);
• соблюдение моментов затяжки сопловой гайки и гайки электромагнитного клапана в соответствии со спецификацией Bosch (рекомендованный момент сопловой гайки — 50–55 Н·м, уточняется по сервисной документации);
• проверка и, при необходимости, регулировка хода якоря клапана и усилия пружины форсунки.

Перед сборкой распылитель необходимо промыть в чистом калибровочном масле ISO 4113, полностью удалив консервационную смазку. Попадание загрязнений на прецизионные поверхности не допускается. Установка распылителя без последующей стендовой проверки и гидравлической калибровки не разрешается.

После замены распылителя обязательна запись нового кода форсунки (IMA-код, характеризующий её индивидуальную подачу) в электронный блок управления двигателем. Эксплуатация без адаптации может привести к неравномерной работе цилиндров, повышенной дымности и регистрации ошибок OBD.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. — китайский производитель, специализирующийся на выпуске прецизионных компонентов дизельной топливной аппаратуры (распылители, клапаны, ремкомплекты форсунок). Производственные мощности сертифицированы в соответствии со стандартами ISO 9001 и IATF 16949.

Распылители LIWEI изготавливаются из легированной стали GCr15, поставляемой сертифицированными металлургическими предприятиями. Технологический процесс включает:

• многоэтапную термическую обработку с контролем твёрдости в диапазоне 60–64 HRC;
• прецизионное шлифование и хонингование направляющих поверхностей;
• электроэрозионную прошивку сопловых отверстий с контролем геометрии.

Каждая партия проходит выборочный контроль гидравлических параметров (эффективное проходное сечение, давление начала впрыска, объём обратного слива) на калибровочной жидкости по ISO 4113. Финальная сборка и упаковка осуществляются в помещениях с контролируемой чистотой.

Продукция LIWEI позиционируется как послепродажный аналог оригинальных распылителей Bosch, соответствующий по геометрическим и гидравлическим характеристикам требованиям систем Common Rail CRI2.1. Заявленные показатели подтверждаются гарантией производителя при условии соблюдения технологии профессионального монтажа и настройки форсунки.
