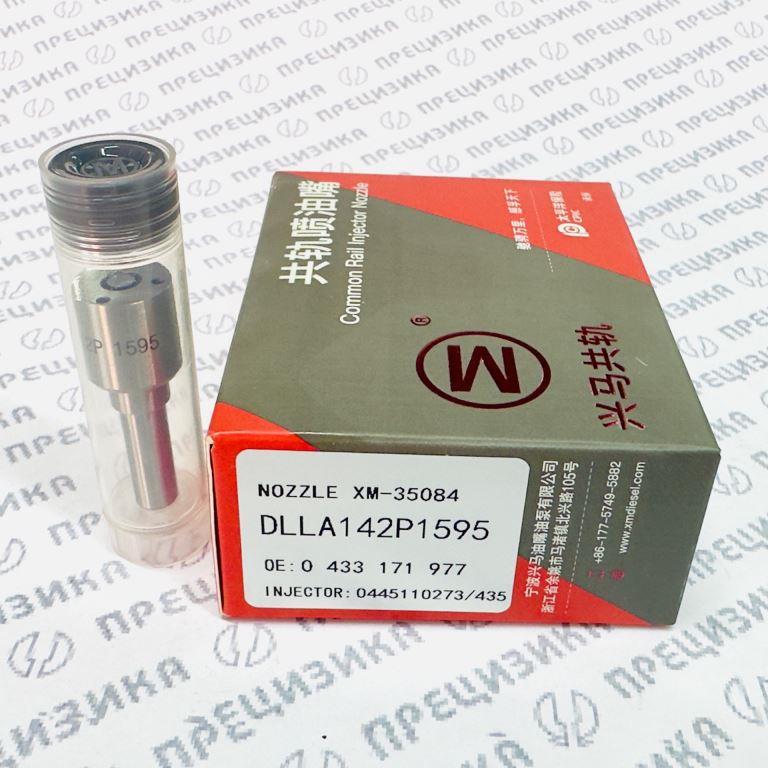

DLLA142P1595 Распылитель форсунки XingMa
Распылитель 0433171974 DLLA142P1595
Артикул: DLLA142P1595
Бренд: XingMa
Производитель: NingBo XingMa Fuel Injection Co., Ltd. (Китай)
1. Описание и конструктивные особенности
Распылитель DLLA142P1595 торговой марки XingMa — это прецизионный сменный элемент (ноул) для ремонта электрогидравлических форсунок системы Common Rail. Компонент воспроизводит конструктив и рабочие параметры оригинального распылителя Bosch 0 433 171 974.
Ключевая конструктивная особенность — нанесение на рабочую поверхность запорной иглы алмазоподобного углеродного покрытия (DLC-покрытие). Покрытие чёрного цвета характеризуется высокой микротвёрдостью и низким коэффициентом трения. Такое решение минимизирует адгезионный износ сопрягаемой пары «игла – корпус», сохраняет стабильную гидроплотность в течение всего срока эксплуатации и обеспечивает устойчивость цикловой подачи к граничным условиям смазывания.
Корпус распылителя изготовлен из легированной стали, прошедшей термическую обработку. Геометрия носка и расположение сопловых отверстий оптимизированы для формирования факела, соответствующего камере сгорания двигателей экологического класса Евро-4.
2. Назначение
Изделие применяется в процессах профессионального восстановления топливных форсунок Common Rail. Замена распылителя позволяет восстановить:
- требуемую дисперсность и геометрию топливного факела;
- нормированную гидроплотность и величину цикловой подачи;
- заданное давление впрыска и его многофазность.
Компонент применим для форсунок, эксплуатирующихся на дизельных двигателях с рабочим объёмом 2,3 л, отвечающих стандарту Евро-4.
3. Типоразмер, материалы и технические характеристики
| Параметр | Значение |
|---|---|
| Тип | CR Nozzle (для систем Common Rail) |
| Количество сопловых отверстий | 8 |
| Диаметр соплового отверстия | 0,12 мм |
| Угол конуса распыла | 142° |
| Эффективное проходное сечение (гидроплотность) | 0,068 – 0,073 мм² |
| Диаметр прецизионной иглы | 4 мм |
| Материал корпуса / иглы | Легированная сталь |
| Покрытие иглы | DLC (алмазоподобное углеродное) |
| Базовый оригинальный номер | 0 433 171 974 (0433171974) |
| Обозначение серии | DLLA142P1595 |
4. Применимость
Распылитель предназначен для ремонта форсунок, устанавливаемых на двигатели семейства Fiat F1A (F1AE0481) объёмом 2,3 л (JTD / Multijet), экологический стандарт Евро-4.
Совместимые форсунки
| Основная модель | Альтернативные OEM-номера форсунок |
|---|---|
| 0 445 110 273 (0445110273) | 0986435165, 504088755, 504377671, 71793006, 2995470 |
| 0 445 110 435 (0445110435) | 0445110418, 0445117077, 0986435227, 504386427 |
Поддерживаемые модификации двигателей
F1AE0481C, F1AE0481D, F1AE0481F*A, F1AE0481F*B, F1AE0481G*A, F1AE0481G*B, F1AE0481H*A, F1AE0481H*B, F1AE0481N, F1AE0481R, F1AE0481T, F1AE0481U*A, F1AE0481U*B, F1AE0481V*A, F1AE0481V*B, F1AE3481D.
Перечень техники
| Марка | Модель / модификация | Годы выпуска |
|---|---|---|
| Fiat | Ducato 2.3 JTD / Multijet (11, 15, 17, 18; 80–130 л.с.) | 2006–2014 |
| Ducato Maxi 2.3 Multijet (17, 20; 120–130 л.с.) | 2006–2014 | |
| Iveco | Daily 29L10/12/14; 35C10/11/12/13/14; 35S10–14; 40C10–13; 50C12 | с 2006 |
| Peugeot | Boxer 2.3 HDi | 2006–2014 |
| Citroen | Jumper 2.3 HDi | 2006–2014 |
| УАЗ | Patriot 2.3TD (116 л.с., дизель) | с 2007 |
| New Holland / Lancia | Отдельные модели с двигателем F1A 2.3 л | по каталогам |
Перекрёстные номера аналогов распылителя
0 433 171 974, 0433171974, ALLA142P1595, BLLA142P1595, 81974E, A-02-145-00-00-00, RD 11-210
5. Правила подбора и замены
- Подбор распылителя осуществляется строго по маркировке форсунки и коду двигателя. Необходимо сверить номер форсунки (0445110xxx) и оригинальный номер распылителя с каталогом применяемости.
- Перед установкой обязательна проверка гидроплотности нового распылителя на специализированном стенде. Значение эффективного проходного сечения должно находиться в диапазоне, предписанном для данной группы форсунок.
- Замена производится только в условиях сертифицированной мастерской по ремонту топливной аппаратуры с соблюдением требований чистоты (ISO 4406 класс не выше 17/15/12). Разборка и сборка форсунки выполняются с контролем моментов затяжки согласно ремонтной документации Bosch.
- При замене распылителя рекомендуется обновление уплотнительных элементов (упорное кольцо, медные шайбы) и проверка состояния клапана управления.
- После установки на форсунку необходима проверка работоспособности на испытательном стенде с осциллографированием фаз впрыска, обратки и проверкой стартовой подачи. Эксплуатация распылителя без контрольного пролива на стенде не допускается.
6. О производителе и качестве продукции
NingBo XingMa Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске прецизионных компонентов для дизельной топливной аппаратуры. Номенклатура включает распылители, плунжерные пары, клапаны и ремонтные комплекты для систем Common Rail, а также классических рядных ТНВД.
Контроль качества на производстве включает:
- многоступенчатую отбраковку по геометрическим размерам;
- контроль твёрдости и структуры покрытия DLC;
- гидравлические испытания образцов выборки на соответствие эталонным значениям цикловой подачи и гидроплотности.
Распылитель DLLA142P1595 бренда XingMa поставляется с нанесённой маркировкой, позволяющей однозначно идентифицировать типоразмер и группу гидроплотности. Изделие упаковывается в антикоррозийную защитную тару, исключающую контакт прецизионных поверхностей с загрязнениями и атмосферной влагой при транспортировке и хранении. Заявленный производителем ресурс соответствует отраслевым нормам, принятым для аналогов оригинальных компонентов топливной аппаратуры.
