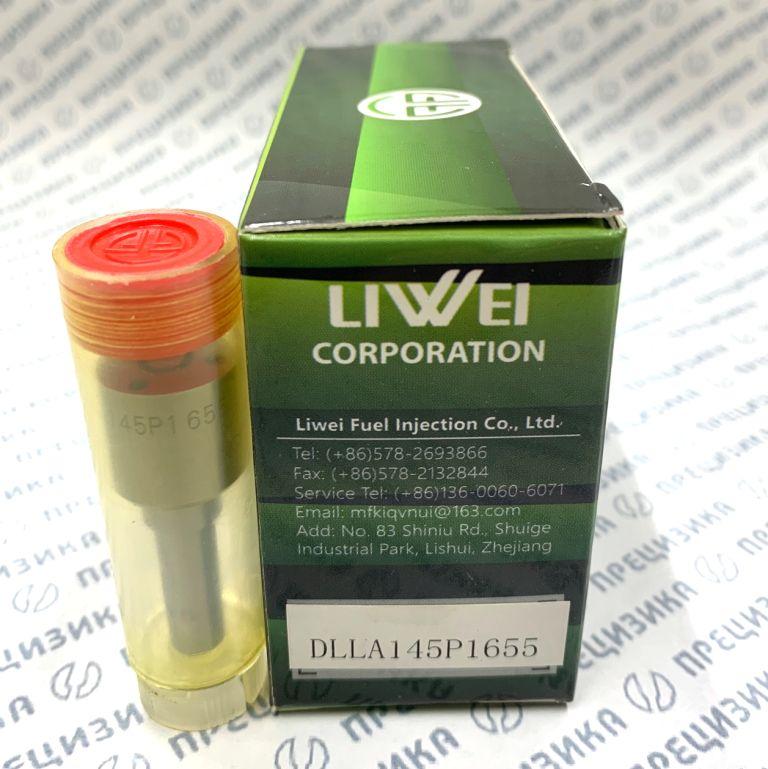

Распылитель LIWEI DLLA145P1655 (аналог Bosch 0 433 172 016)

Артикул: DLLA145P1655
Бренд: LIWEI
Производитель: Zhejiang Liwei Fuel Injection Co., Ltd. (Китай)

1. Описание и конструктивные особенности

Распылитель DLLA145P1655 представляет собой прецизионный элемент механической дизельной форсунки закрытого типа. Конструкция выполнена по схеме «штифтовая форсунка с глухим сопловым отверстием» и предназначена для установки в корпус форсунки так называемого «карандашного» исполнения (pencil nozzle). Форсунка такого типа фиксируется в головке блока цилиндров прижимной скобой и не имеет отдельного стакана.

Расшифровка обозначения DLLA:

• D – дизельная форсунка (Düse);
• L – длинный запирающий конус (Langlochdüse, увеличенная направляющая часть иглы);
• L – длинный корпус распылителя;
• A – посадочный диаметр корпуса 21 мм (стандартный легковой/лёгкий коммерческий тип).

Серия P характеризуется уменьшенным «вредным» объёмом (колодцем под иглой) по сравнению с предыдущими сериями S и T. Это конструктивное решение обеспечивает более резкое начало впрыска, улучшенное распыление на частичных нагрузках и способствует снижению дымности отработавших газов.

Корпус и игла распылителя образуют прецизионную пару, подобранную с микронным зазором. Замена пары производится только в сборе. Для установки в корпус форсунки и последующей настройки давления начала впрыска требуется профессиональное оборудование.

2. Назначение

Распылитель предназначен для использования в механических системах впрыска дизельных двигателей с вихревыми (предкамерными) камерами сгорания. Он формирует факел распыленного топлива с углом 145°, оптимально распределяя его в объёме вихревой камеры. Применяется при капитальном ремонте и восстановлении форсунок, а также при модернизации топливной аппаратуры с заменой распылителей устаревших серий на серию P для повышения экономичности и снижения дымности.

3. Типоразмер и обозначение, материал и технические характеристики

4. Применимость

4.1. Кросс-номера распылителя (аналоги)

4.2. Форсунки, в которых применяется распылитель

4.3. Двигатели

4.4. Техника (модели автомобилей)

Важное примечание. Распылитель DLLA145P1655 является элементом механической топливной аппаратуры с рядным ТНВД. Он не применяется в системах Common Rail. Модификации распылителей с 8 сопловыми отверстиями диаметром 0,20 мм, используемые, в частности, на двигателях Weichai WP10, WP12, WD615, WD618, конструктивно несовместимы с данным изделием.

5. Правила подбора и замены

1. Идентификация. Перед заказом необходимо сверить маркировку на корпусе старого распылителя. Номер DLLA145P1655 или 0 433 172 016 должен совпадать. В случае нечитаемой маркировки следует идентифицировать форсунку по номеру на её корпусе и свериться с каталогами применяемости.
2. Проверка типа системы впрыска. Убедиться, что двигатель оснащён механической системой впрыска с рядным ТНВД и вихревыми камерами. Установка в форсунку Common Rail недопустима.
3. Замена. Замена распылителя должна производиться в условиях специализированной мастерской. Требуется разборка форсунки, очистка её корпуса и каналов, установка нового распылителя с соблюдением момента затяжки и последующая регулировка давления начала впрыска на стенде в соответствии с нормативом для конкретной модификации двигателя.
4. Комплектность. Распылитель поставляется как отдельная деталь. Уплотнительные шайбы, проставки и другие элементы форсунки подлежат замене одновременно, согласно регламенту ремонта.
5. Контроль качества. После сборки форсунка проверяется на герметичность, качество распыла и соответствие давления открытия.

6. О производителе и качестве продукции

Бренд LIWEI принадлежит компании Zhejiang Liwei Fuel Injection Co., Ltd. (Китай) — предприятию, специализирующемуся на производстве прецизионных деталей дизельной топливной аппаратуры. Номенклатура выпускаемой продукции включает распылители, плунжерные пары, нагнетательные клапаны и форсунки в сборе для механических и электронно-управляемых систем впрыска.

Производственные мощности компании оснащены оборудованием для прецизионной обработки, термообработки и селективной сборки. Контроль геометрических параметров и гидравлических характеристик осуществляется на каждом этапе. Продукция LIWEI разрабатывается как аналог оригинальных деталей Bosch, Denso, Delphi с соблюдением установленных технических параметров и посадочных размеров.

При выборе распылителя LIWEI DLLA145P1655 потребитель получает компонент, соответствующий техническим требованиям к геометрии, гидроплотности и подвижности прецизионной пары, применимый для ремонта форсунок указанных выше серий.
