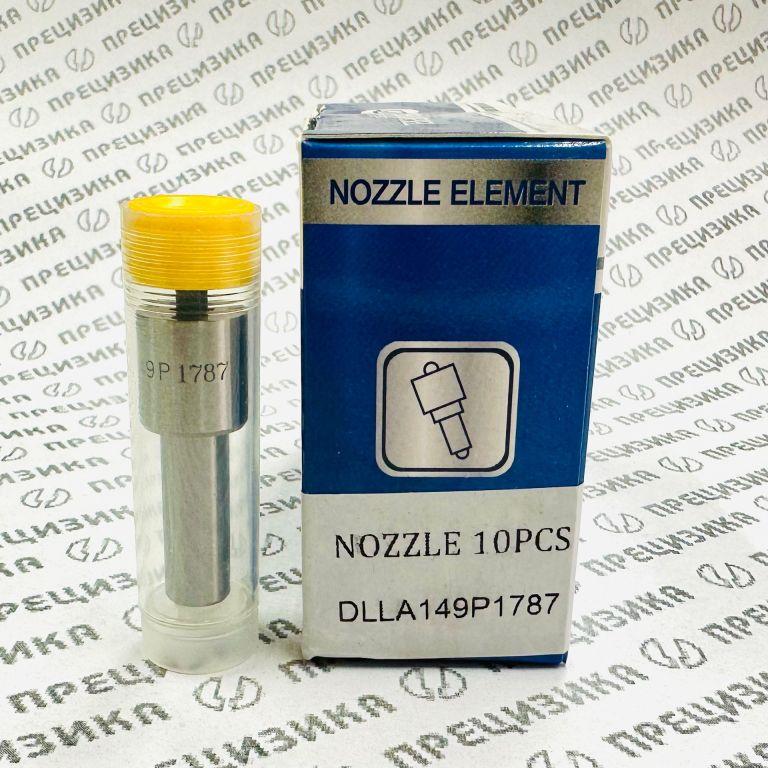

DLLA149P1787 Распылитель форсунки United Diesel
Распылитель форсунки 0433172091 (DLLA149P1787)
Артикул производителя: 0DLLA149P1787
Бренд: United Diesel. Производитель: United Diesel (Китай)
1. Описание и конструктивные особенности
Распылитель 0433172091 (типоразмер DLLA149P1787) является прецизионным сменным элементом электрогидравлической форсунки. Данный узел относится к сопловым наконечникам закрытого типа с глухим соплом и предназначен для систем аккумуляторного впрыска топлива Common Rail (CR).
Ключевая конструктивная особенность — наличие на запорной игле износостойкого покрытия DLC (Diamond-Like Carbon, алмазоподобный углерод). Покрытие характеризуется высокой микротвёрдостью и низким коэффициентом трения, что обеспечивает стабильность цикловой подачи и повышенную устойчивость к механическому износу в условиях высокого давления топлива.
Корпус распылителя и игла изготовлены из легированной стали с азотированием рабочих поверхностей. Наконечник имеет 8 прецизионных сопловых отверстий, формирующих факел с заданными параметрами. Маркировка «P» в коде детали указывает на конструктивное исполнение с удлинённым наконечником.
2. Назначение
Изделие предназначено для ремонта и восстановления штатных характеристик дизельных форсунок. Применяется в условиях специализированных мастерских, оснащённых стендами для диагностики и регулировки топливной аппаратуры Common Rail. Самостоятельная замена распылителя без последующей проверки и настройки форсунки на стенде не регламентирована и может привести к нарушению работы двигателя.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
Расшифровка обозначения типоразмера DLLA149P1787:
- DLLA — тип распылителя (шрифтовой, с запорной иглой и глухим соплом).
- 149 — номинальный угол конуса распыла топливного факела в градусах. Зашитое в коде значение 149° является приоритетным техническим параметром, в отличие от встречающихся в отдельных источниках некорректных указаний на 141°.
- P — конструктивное исполнение (удлинённый наконечник).
- 1787 — код модификации, определяющий совокупность конструктивных и гидравлических параметров.
Перекрёстные (аналоговые) номера
| Источник / Производитель | Артикул / Номер | Примечание |
|---|---|---|
| United Diesel | 0DLLA149P1787 | Артикул для заказа изделия данного бренда |
| Bosch | 0433172091, DLLA149P1787 | Оригинальное обозначение |
| АЗПИ (Россия) | А-02-155-00-00-00, A0215500000, 0215500000 | Альтернативные номера |
| Прочие | RD 11-213, RU DLLA149P1787 | Альтернативные каталожные обозначения |
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | Легированная сталь, азотированная |
| Покрытие иглы | DLC (алмазоподобный углерод) |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,19 мм |
| Диаметр запорной иглы | 4 мм |
| Угол конуса распыла | 149° |
| Эффективное проходное сечение (ECS) | 0,163 – 0,168 мм² |
| Вес нетто (ориентировочно) | ~0,03 кг |
| Соответствие экологическому стандарту | Евро-3 |
4. Применимость: форсунки, двигатели, техника
Распылитель является сменным элементом для дизельных форсунок, устанавливаемых преимущественно на двигатели экологического класса Евро-3.
Совместимые форсунки
| Производитель форсунки | Модель / OEM-номер |
|---|---|
| Bosch | 0 445 120 142 (0445120142) |
| ЯМЗ / АЗПИ | 650.11112010 (650-1112010, 650.1112010, 65011112010, 6501112010) |
| ЯМЗ / АЗПИ | А0215500000 (0215500000) |
Применяемость по двигателям
| Производитель | Модели двигателей | Примечание |
|---|---|---|
| ЯМЗ | ЯМЗ-650.10, ЯМЗ-650.1000175, ЯМЗ-650.1000186, ЯМЗ-6503.1000186, ЯМЗ-650 DCi 11 (ЯМЗ-650CDi11) | Основное применение. Двигатели стандарта Евро-3. |
| Mercedes-Benz (пром.) | OM541LA, OM542LA | Ряд промышленных модификаций. |
| ЯМЗ | ЯМЗ-651 | Требуется уточнение совместимости по конкретной модификации. Для ряда версий ЯМЗ-651 применяется распылитель 0433172318 (DLLA158P2318). |
Применяемость по технике
| Марка | Модели / Серии |
|---|---|
| МАЗ | Седельные тягачи и самосвалы: 5440 (5440А9), 6430 (6430А9), 5516А9, 6312 (6312А9), 6501 (6501А9), 6516, 6428, 6470, 6563, 65685; шасси 5340, 6303А9 и их модификации. |
| Урал | Урал-63674, Урал-4320, Урал-44202, а также другие шасси и тягачи на базе двигателей ЯМЗ-650. |
| ЛиАЗ | Автобусы с двигателями ЯМЗ-650. |
| Тонар | Самосвалы и тягачи, в т.ч. Тонар-5422. |
| Прочая техника | Грузовые автомобили КрАЗ, шасси МЗКТ, специальные промышленные установки, оснащённые указанными двигателями. |
5. Правила подбора и замены
Подбор распылителя осуществляется строго по каталожному номеру или маркировке типоразмера оригинальной детали, а также по модели форсунки и двигателя. Перед заказом рекомендуется сверить идентификационные данные на корпусе штатной форсунки.
Замена распылителя относится к работам, требующим специальной квалификации и оборудования. Процедура включает демонтаж форсунки с двигателя, разборку в условиях технической чистоты, дефектовку сопрягаемых деталей и установку нового распылителя с соблюдением рекомендованного момента затяжки. Обязательным завершающим этапом является проверка и настройка восстановленной форсунки на стенде Common Rail (контроль давления начала впрыска, производительности, качества распыла и обратного слива). Механические повреждения DLC-покрытия иглы, вызванные нарушением технологии сборки, не являются производственным дефектом.
6. О производителе и качестве продукции
United Diesel — торговая марка, под которой выпускаются компоненты и детали для ремонта дизельной топливной аппаратуры. Производство осуществляется на профильных предприятиях в Китае. Продуктовая линейка включает прецизионные распылители, клапанные узлы и ремонтные комплекты, позиционируемые как экономичная альтернатива оригинальным запасным частям для сегмента послепродажного обслуживания.
При производстве распылителей применяются современные методы финишной обработки прецизионных пар. Контроль геометрических параметров, эффективного проходного сечения и гидравлических характеристик осуществляется с использованием специализированного измерительного и испытательного оборудования. Соответствие заявленному типоразмеру и параметрам обеспечивает возможность использования изделий United Diesel в рамках профессионального восстановления форсунок.
