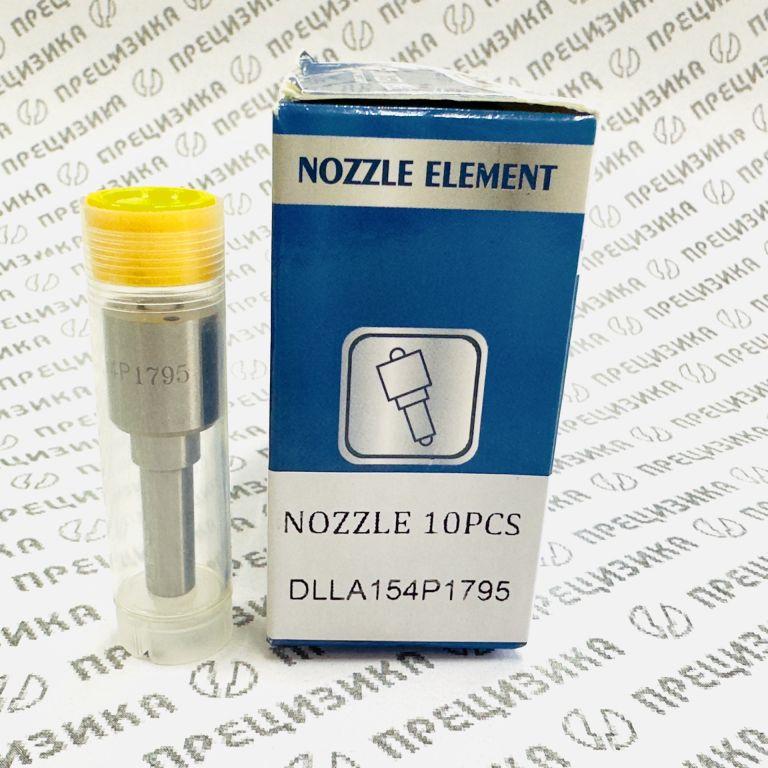

DLLA154P1795 Распылитель форсунки United Diesel
Распылитель форсунки United Diesel DLLA154P1795
Аналог Bosch 0 433 172 094 / 0433172094
Артикул: DLLA154P1795
Бренд: United Diesel
Производитель: United Diesel (Китай)
OEM-номер Bosch: 0 433 172 094 / 0433172094
1. Описание и конструктивные особенности
Распылитель DLLA154P1795 представляет собой прецизионный элемент топливной форсунки аккумуляторной системы Common Rail. Изделие является функциональным аналогом оригинального распылителя Bosch 0 433 172 094 и предназначено для восстановления электромагнитных форсунок Bosch серий CRIN2-16 и CRIN-16.
Конструктивно распылитель выполнен в виде пары «корпус – игла». Игла имеет износостойкое DLC-покрытие (алмазоподобный углерод), снижающее коэффициент трения и повышающее стойкость к абразивному износу. Корпус распылителя оснащён семью сопловыми отверстиями, формирующими многоструйный факел с заданным углом конуса распыла.
Ключевые конструктивные особенности
| Параметр | Значение |
|---|---|
| Количество сопловых отверстий | 7 |
| Угол конуса распыла | 154° |
| Диаметр прецизионной иглы | 4 мм |
| Тип сборки пары | селективная (индивидуальный подбор) |
| Покрытие иглы | DLC (алмазоподобное) |
| Совместимость с форсунками | Bosch CRIN2-16, CRIN-16 |
Прецизионная посадка иглы в корпусе обеспечивает точность дозирования топлива и герметичность запорного конуса. Селективная сборка исключает разукомплектование пары в процессе эксплуатации.
2. Назначение
Распылитель DLLA154P1795 применяется при ремонте и восстановлении топливных форсунок Common Rail Bosch. Установка данного компонента позволяет восстановить параметры впрыска (давление, форму факела, цикловую подачу) без замены форсунки в сборе.
Основные области применения
- ремонт электромагнитных форсунок Bosch CRIN2-16 и CRIN-16;
- восстановление работоспособности дизельных двигателей MAN D0834, D0836;
- ремонт топливной аппаратуры двигателей Mercedes-Benz OM 904 LA, OM 906 LA.
Изделие устанавливается на дизельные двигатели грузовых автомобилей, автобусов и специальной техники, перечисленных в разделе «Применимость».
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Основные идентификационные номера
| Формат обозначения | Номер |
|---|---|
| OEM-номер Bosch (без пробелов) | 0433172094 |
| OEM-номер Bosch (с пробелами) | 0 433 172 094 |
| Тип распылителя (Bosch) | DLLA154P1795 |
| Артикул United Diesel | DLLA154P1795 |
3.2. Аналоги и альтернативные артикулы
| Производитель / каталог | Артикул / обозначение |
|---|---|
| Bosch (предшествующий) | 0 433 172 005 / DLLA154P1642 |
| АЗПИ (Россия) | А-02-152-00-00-00 |
| АЗПИ (Россия) | RU DLLA154P1795 |
| Repard (Германия) | 11-273 |
Примечание: перечисленные аналоги требуют проверки по каталогам производителя и VIN-коду техники. Замена на предшествующий номер Bosch 0 433 172 005 допустима только после подтверждения совместимости.
3.3. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | DLLA154P1795 |
| Применяемость в форсунках | Bosch CRIN2-16, CRIN-16 |
| Количество сопловых отверстий | 7 |
| Диаметр сопловых отверстий | 0,176–0,19 мм |
| Угол конуса распыла | 154° |
| Эффективное проходное сечение (mf) | 0,123–0,133 мм² |
| Диаметр прецизионной иглы | 4 мм |
| Покрытие иглы | DLC |
| Габаритные размеры (Д×Ш×В) | 17 × 17 × 66 мм |
| Масса нетто | ~0,028 кг |
Примечание: значения диаметра сопловых отверстий и эффективного проходного сечения являются справочными. В зависимости от партии и калибровки возможны незначительные отклонения в пределах допусков производителя.
4. Применимость
4.1. Совместимые форсунки Bosch
| Без пробелов | С пробелами |
|---|---|
| 0445120147 | 0 445 120 147 |
| 0445120098 | 0 445 120 098 |
| 0986435562 | 0 986 435 562 |
4.2. Оригинальные номера MAN (для форсунок)
| Без пробелов | С пробелами | Вариант написания |
|---|---|---|
| 51101006085 | 51 10100 6085 | 51.10100-6085 |
| 51101006065 | 51.10100-6065 | 51.10100-6065 |
| 51101009085 | 51 10100 9085 | 51.10100-9085 |
4.3. Двигатели
| Производитель | Модель | Объём | Модификации |
|---|---|---|---|
| MAN | D0834 | 4,6 л | D0834LFL03, D0834LFL51, D0834LFL52, D0834LFL54, D0834LFL55, D0834LOH03 |
| MAN | D0836 | 6,9 л | D0836LF41, D0836LF44, D0836LFL41, D0836LFL51, D0836LFL52, D0836LFL54, D0836LFL55, D0836LOH04, D0836LOH51, D0836LOH52, D0836LOH55, D0836LOH56, D0836LOH57, D0836LOH58, D0836LOH62 |
| Mercedes-Benz | OM 904 LA | 4,25 л | — |
| Mercedes-Benz | OM 906 LA | 6,37 л | — |
4.4. Техника
Грузовые автомобили MAN
| Серия | Модели / модификации |
|---|---|
| MAN TGL | 7.180L, 8.180L, 10.180L, 12.180L, 7.250, 8.210, 10.210, 12.210, 10.240 и др. |
| MAN TGM | 12.280, 13.280, 15.280, 18.280, 26.280, 18.330, 26.330 и др. |
| MAN TGA | 26.280 DF (с двигателем D0836LF44) |
| MAN L2000 / M2000 | 10.185 LAC, 10.185 LAEC, 10.185 LARC и др. |
Автобусы MAN
| Серия | Модели |
|---|---|
| MAN Lion's City | Lion's City, Lion's City M |
| MAN HOCL | HOCL 12.245, HOCL 14.245, HOCL NL 12.240, HOCL NL 14.240, HOCL NL 14.260 |
| MAN HOCLN | HOCLN 12.280, HOCLNLCIB 12.240, HOCLNLCIB 12.280 |
| MAN HOCLNL | HOCLNL 12.240, HOCLNL 14.240, HOCLNL 18.240, HOCLNLSR 14.280 |
| MAN NM / NL / SL / SÜ | NM 243, NM 243F, NM 263F, NM 283, NL 280, NL 283F, SL 283, SÜ 243, SÜ 263, SÜ 283 |
Автобусы других производителей
| Производитель | Модель |
|---|---|
| Temsa | Opalin 9 |
| ЛиАЗ | ЛиАЗ-52922 |
Специальная техника и шасси
- пожарные автомобили на шасси MAN;
- шасси МАЗ-МАН 632036, 652036;
- молоковозы и другая спецтехника на перечисленных шасси.
5. Правила подбора и замены
- Проверка совместимости. Перед заказом необходимо сверить номер форсунки (например, 0 445 120 147, 0 445 120 098) и VIN-код транспортного средства. Не допускается подбор распылителя только по марке и модели автомобиля.
- Прецизионная пара. Распылитель поставляется как неразъёмная селективная пара «корпус – игла». Запрещается разукомплектовывать или менять иглы между корпусами. Нарушение этого правила приводит к потере герметичности и выходу форсунки из строя.
- Установка. Монтаж распылителя должен выполняться в специализированной мастерской, оснащённой стендом для проверки топливной аппаратуры Common Rail. После установки обязательна проверка форсунки на стенде (давление открытия, форма факела, обратная утечка, цикловая подача).
- Сопутствующие детали. При замене распылителя рекомендуется использовать новые уплотнительные кольца, шайбы и фильтры тонкой очистки. Моменты затяжки резьбовых соединений должны соответствовать руководству по ремонту конкретной форсунки.
- Выбор производителя. Оригинальные распылители Bosch и качественные аналоги (United Diesel, Repard, АЗПИ) могут незначительно отличаться по ресурсу и точности калибровки. Для ответственных применений (магистральные грузовики, автобусы) предпочтителен оригинальный Bosch. Аналоги допустимы при условии подтверждения качества и проведения стендовых испытаний.
- Гарантийные обязательства. Гарантия на распылитель действительна только при соблюдении условий установки, описанных выше. Следы неквалифицированного монтажа, разукомплектования пары или использования некачественного топлива являются основанием для отказа в гарантийном обслуживании.
6. О производителе и качестве продукции
United Diesel — китайский производитель компонентов топливной аппаратуры для дизельных двигателей. Компания специализируется на выпуске распылителей, плунжерных пар, клапанов и ремонтных комплектов для систем Common Rail, механических ТНВД и форсунок.
Продукция United Diesel изготавливается на автоматизированных линиях с применением прецизионного шлифовального и электроэрозионного оборудования. Контроль качества включает:
- 100% входной контроль материалов;
- промежуточный контроль геометрических параметров на каждой операции;
- финишную проверку гидроплотности и распыла на стендах;
- выборочные ресурсные испытания.
Изделия проходят калибровку в соответствии с допусками, установленными для оригинальных компонентов Bosch. Распылители United Diesel совместимы по присоединительным размерам и гидравлическим характеристикам с оригинальными форсунками CRIN2-16 и CRIN-16.
Ограничения: United Diesel не является официальным поставщиком конвейерных деталей для заводов Bosch. Продукция позиционируется как запасная часть вторичного рынка (aftermarket). При использовании аналогов рекомендуется проведение стендовой проверки форсунки после ремонта для подтверждения соответствия параметров впрыска.
Заключение
Распылитель United Diesel DLLA154P1795 (артикул DLLA154P1795) является техническим аналогом оригинального распылителя Bosch 0 433 172 094 и применяется для ремонта форсунок Common Rail CRIN2-16 / CRIN-16. Изделие подходит для широкого перечня двигателей MAN D0834, D0836 и Mercedes-Benz OM 904 LA / OM 906 LA, устанавливаемых на грузовую, автобусную и специальную технику. При подборе и замене необходимо строго соблюдать правила проверки совместимости и технологии монтажа.
