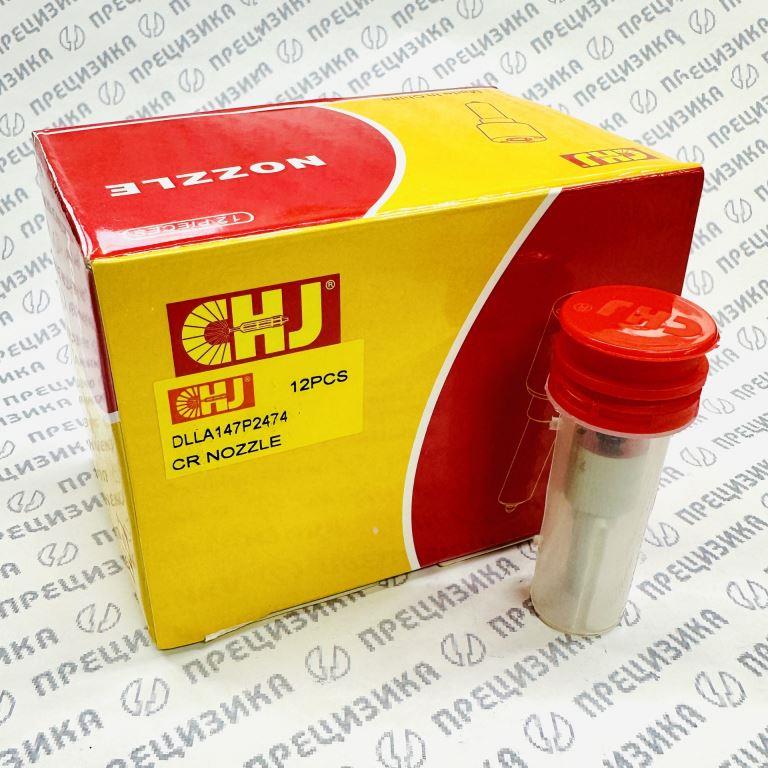

Распылитель DLLA147P2474 (аналог Bosch 0 433 172 474 / 0433172474)

1. Описание и конструктивные особенности

Распылитель DLLA147P2474 представляет собой сменный прецизионный элемент дизельной форсунки аккумуляторной системы Common Rail. Изделие изготовлено из износостойкой легированной стали с применением многоступенчатой механической обработки и последующей термической финишной обработки, что обеспечивает сохранение геометрических параметров и гидроплотности при циклических нагрузках в диапазоне рабочих давлений свыше 1600 бар.

Конструктивные особенности:

• Тип DLLA: дырчатый распылитель с удлинённым корпусом (Long), фиксация в форсунке осуществляется установочными штифтами (A), подвод топлива по одному центральному каналу.
• Прецизионная запорная пара «игла–корпус» с селективной сборкой.
• Многоструйный наконечник с 8 сопловыми отверстиями для формирования заданного факела распыла.
• Высокое качество обработки запорного конуса, определяющее чёткую отсечку подачи топлива.
• Поставка в индивидуальной герметичной антикоррозионной упаковке, исключающей загрязнение прецизионных поверхностей до момента монтажа.

2. Назначение

Распылитель предназначен для профессионального восстановления работоспособности дизельных форсунок взамен изношенного или повреждённого элемента. Замена распылителя позволяет восстановить:

• герметичность запорного конуса и отсечку впрыска;
• заданную цикловую подачу и равномерность впрыска по цилиндрам;
• форму и угол факела распыла;
• параметры смесеобразования, тягово-мощностные характеристики двигателя, а также снизить дымность отработавших газов.

Изделие является сменной деталью форсунки. Установка должна выполняться в условиях специализированной мастерской на оборудовании для диагностики и регулировки топливной аппаратуры.

3. Типоразмер, обозначение, материал и технические характеристики

Расшифровка полного обозначения DLLA147P2474:

• D – Düse (распылитель)
• L – Loch (дырчатый тип)
• L – Lange (удлинённый корпус)
• A – вариант крепления установочными штифтами с одним топливным каналом
• 147 – угол конуса распыла 147°
• P – типоразмер запорной иглы ∅4 мм
• 2474 – порядковый номер конструкторской серии

4. Применимость: форсунки, двигатели, техника

Совместимые модели форсунок в сборе

Все перечисленные номера соответствуют одной модели форсунки, на которую устанавливается данный распылитель.

Совместимые двигатели Weichai (рядные 6-цилиндровые дизели)

Применяемость по технике (основные позиции)

Кросс-номера распылителя (альтернативные обозначения, используемые при заказе)

5. Правила подбора и замены

При подборе распылителя необходимо:

• Идентифицировать модель форсунки по маркировке на её корпусе. Для корректной замены номер форсунки должен соответствовать 0 445 120 391 (либо 0445120391, Weichai 612630090055).
• Убедиться в совпадении типа распылителя DLLA147P2474 с каталожными данными форсунки.

Требования к замене:

• Замена выполняется исключительно в условиях чистой сборочной зоны с соблюдением требований к чистоте прецизионных пар.
• Используется стандартный инструмент для разборки форсунок Common Rail. Моменты затяжки резьбовых соединений должны соответствовать спецификации производителя форсунки.
• Перед установкой новый распылитель очищается от консервационной смазки чистой калиброванной жидкостью или дизельным топливом. Попадание грязи, ворса и влаги не допускается.
• После замены распылителя форсунка в обязательном порядке устанавливается на испытательный стенд для проверки:
  • герметичности запорного конуса и корпуса;
  • давления начала впрыска и цикловой подачи;
  • равномерности и формы факела распыла;
  • соответствия корректирующих кодов (при наличии).
• Эксплуатация форсунки без стендовой проверки и регулировки не допускается — это может привести к повреждению двигателя.
• Рекомендуется одновременная замена уплотнительных элементов, шайб и фильтров форсунки.

6. Производитель и качество продукции

Производитель CHINAHANJI POWER CO., LTD (Китай) специализируется на выпуске компонентов дизельной топливной аппаратуры, включая распылители, плунжерные пары и клапаны. Производственный процесс включает многостадийную обработку на высокоточном оборудовании, финишную термообработку и селективную сборку.

Контроль качества осуществляется на всех этапах производства. Каждый распылитель проходит выходную проверку гидроплотности, герметичности запорного конуса и соответствия геометрических параметров эталонным значениям. Продукция CHJ позиционируется как аналог оригинальных распылителей Bosch. Ресурс и стабильность работы детали напрямую зависят от качества установки и последующей регулировки форсунки на специализированном стенде.
