Распылитель форсунки XingMa DSLA153P1242 (Bosch 0 433 175 366 / 0433175366)

1. Описание и конструктивные особенности

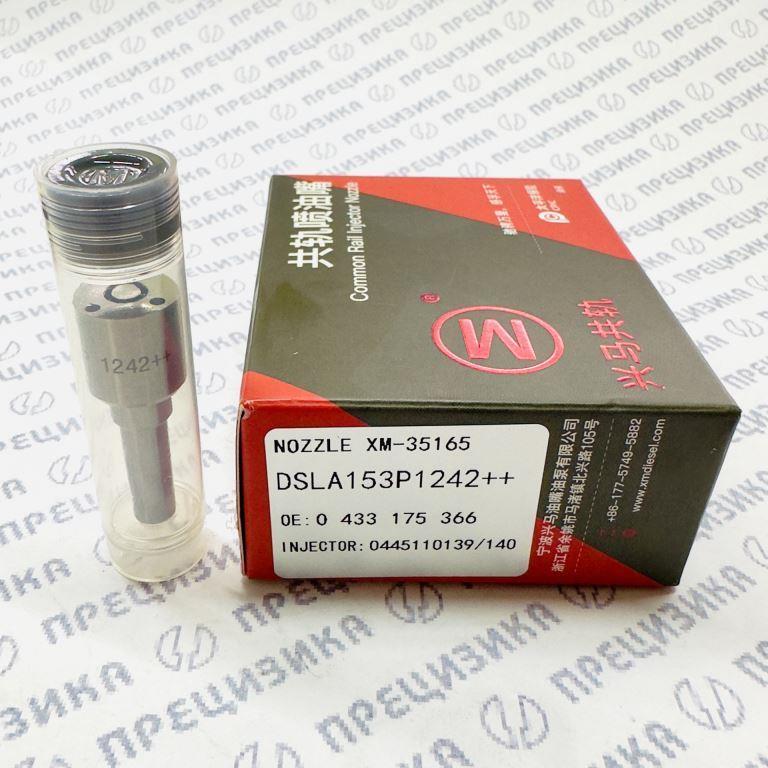

Распылитель DSLA153P1242 представляет собой прецизионный элемент гидравлической части дизельной форсунки аккумуляторной топливной системы Common Rail. Деталь относится к типу VCO (Valve Covered Orifice). Конструкция VCO предполагает, что запорная игла в закрытом положении непосредственно перекрывает сопловые отверстия. Данное решение исключает образование застойных зон топлива под иглой, снижает вероятность коксования и обеспечивает более резкое завершение впрыска.

Корпус распылителя и игла проходят многоступенчатую термообработку и финишную прецизионную обработку. Зазор в прецизионной паре составляет единицы микрон. Геометрия распыливающих отверстий формирует факел, соответствующий параметрам исходной детали Bosch. Семь отверстий обеспечивают равномерное распределение топлива по объему камеры сгорания.

Таблица 1. Конструктивные особенности

2. Назначение

Распылитель DSLA153P1242 предназначен для ремонта и восстановления рабочих характеристик дизельных форсунок Common Rail. Деталь устанавливается взамен изношенного или поврежденного распылителя в процессе переборки форсунки на специализированном стенде.

Применение данного распылителя позволяет:

• восстановить штатную производительность форсунки;
• нормализовать форму и структуру факела распыла;
• устранить подтекание топлива в камеру сгорания;
• снизить дымность отработавших газов;
• устранить жесткую работу двигателя;
• восстановить равномерность подачи топлива по цилиндрам.

Деталь применяется при капитальном ремонте форсунок, а также при замене распылителей, выработавших ресурс или получивших повреждения в результате загрязнения топлива.

3. Аналоги, типоразмер и обозначение

Таблица 2. Основные идентификационные номера

Таблица 3. Встречающиеся обозначения и аналоги

4. Материал и технические характеристики

Таблица 4. Технические характеристики

Материалы, применяемые при производстве распылителя, должны обеспечивать стабильность геометрии при циклических термических и механических нагрузках. Поверхностная твердость контактных элементов достаточна для работы в условиях граничного трения при высоких скоростях перемещения иглы.

5. Применимость

Таблица 5. Совместимые форсунки Bosch

Таблица 6. Двигатели

Таблица 7. Техника

Основная область применения — коммерческая техника и легковые автомобили концерна Daimler AG с дизельными двигателями семейства OM646, OM647, OM648, а также техника на агрегатах FPT F1A объемом 2.3 л.

6. Правила подбора и замены

Подбор распылителя осуществляется по маркировке, нанесенной на корпусе форсунки, и по каталожному номеру оригинальной детали Bosch. Необходимо сверить:

• типоразмер иглы (P);
• угол распыла (153°);
• количество и диаметр отверстий (7 × 0.145 мм);
• тип распылителя (VCO).

При замене распылителя необходимо соблюдать следующие требования:

• 1. Демонтаж форсунки выполняется на чистом рабочем месте.
• 2. Разборка форсунки производится в соответствии с ремонтной документацией на конкретную модель.
• 3. Все уплотнительные элементы, регулировочные шайбы и прокладки подлежат замене.
• 4. Новый распылитель перед установкой промывается в чистом калибровочном масле.
• 5. Момент затяжки корпуса распылителя должен соответствовать спецификации производителя форсунки.
• 6. После сборки форсунка в обязательном порядке проверяется и настраивается на испытательном стенде.
• 7. Проверяются давление открытия, обратная утечка, герметичность по запорному конусу, производительность и качество распыла.
• 8. Установка распылителя без последующей стендовой проверки не допускается.

Замена распылителя без проверки форсунки на стенде может привести к некорректной работе двигателя, повышенному расходу топлива, прогару поршней и выходу из строя других элементов топливной аппаратуры.

7. О производителе и качестве продукции

NingBo XingMa Fuel Injection Co., Ltd. — китайский производитель компонентов топливной аппаратуры дизельных двигателей. Предприятие специализируется на выпуске распылителей форсунок, плунжерных пар и других прецизионных элементов для систем впрыска.

Производственные процессы NingBo XingMa ориентированы на выпуск продукции, совместимой с оригинальными компонентами Bosch, Denso, Delphi и Zexel. Контроль геометрических параметров осуществляется на автоматизированном измерительном оборудовании. Гидравлические характеристики проверяются на стендах, воспроизводящих условия работы распылителя в составе форсунки.

Продукция XingMa относится к сегменту послепродажного обслуживания. Качество исполнения позволяет использовать данные распылители при ремонте форсунок коммерческой техники и легковых автомобилей. Для достижения стабильных результатов рекомендуется выполнять подбор и замену с последующей обязательной проверкой форсунки на специализированном стенде.
