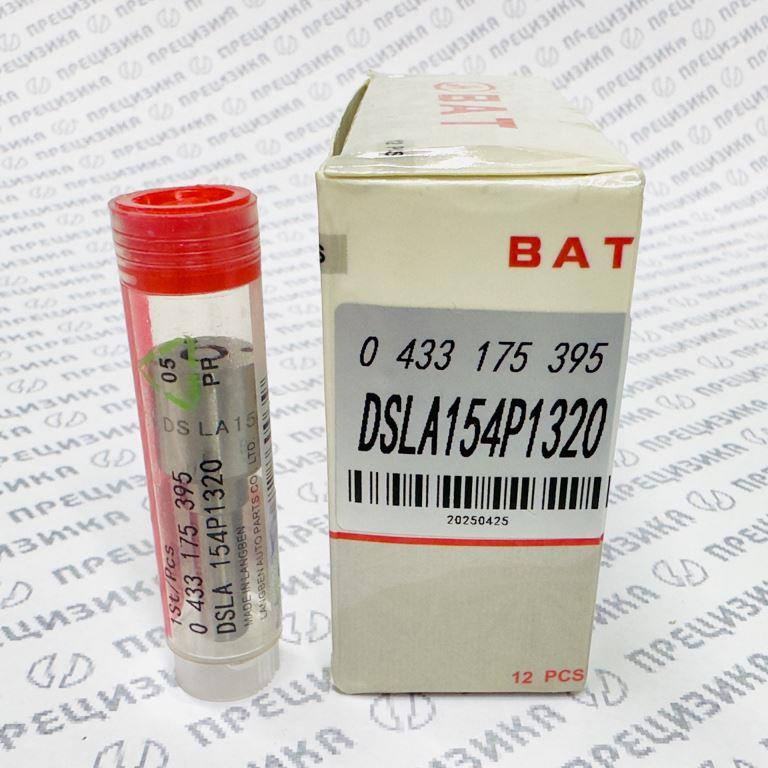

DSLA154P1320 Распылитель форсунки BAT
Распылитель форсунки 0433175395 (DSLA154P1320)
Артикул: DSLA154P1320
OEM номер: 0 433 175 395
Бренд (упаковка/поставка): BAT
Производитель компонента: Changzhou Lang Ben Auto Parts Co., Ltd. (Китай)
Оригинальный конструктор/держатель технологии: Robert Bosch GmbH
1. Описание и конструктивные особенности
Распылитель DSLA154P1320 представляет собой прецизионный узел дизельной форсунки, предназначенный для систем аккумуляторного впрыска топлива Common Rail (CR). Деталь отвечает за дозирование, распределение и мелкодисперсное распыление топлива в камере сгорания.
Изделие относится к категории сопловых распылителей (дырчатых). Конструктивная схема — VCO (Valve Covered Orifice). Указанная схема предполагает, что запирающий конус иглы перекрывает сопловые отверстия непосредственно в зоне седла, исключая наличие топливного «колодца» под иглой. Данное решение обеспечивает снижение объема остаточного топлива, минимизирует подтекание после закрытия клапана и способствует снижению выбросов углеводородов (CH).
Таблица 1. Расшифровка обозначения типоразмера DSLA154P1320
| Символ | Значение | Описание |
|---|---|---|
| D | Duse / Дырчатый | Тип распылителя: сопловой (многоструйный) |
| S | Sackloch / Фланец | Способ крепления к корпусу форсунки: фланцевый (штырьковый) |
| L | Luft / Диаметр | Диаметр направляющей части иглы: 4 мм |
| A | Ausführung | Конструктивное исполнение: VCO (без колодца под иглой) |
| 154 | Winkel | Угол конуса распыла топливного факела: 154° |
| P | P-Loch | Удлиненный носик корпуса распылителя |
| 1320 | Durchfluss | Код пропускной способности (гидравлического потока) |
2. Назначение
Изделие предназначено для установки в корпуса электрогидравлических форсунок Bosch серии CRI (Common Rail Injection). Применяется при ремонте, восстановлении и калибровке топливных форсунок. Использование распылителя с корректным кодом гидропотока (1320) и углом распыла (154°) обеспечивает восстановление заводских параметров смесеобразования и расхода топлива.
3. Материал и технические характеристики
Таблица 2. Технические параметры
| Параметр | Значение |
|---|---|
| Количество сопловых отверстий | 6 |
| Диаметр сопловых отверстий | 0,17 мм |
| Угол факела распыла | 154° |
| Диаметр иглы | 4 мм |
| Конструкция носика | VCO (бесколодезная) |
| Тип топливной системы | Common Rail (CR / CRI) |
| Материал корпуса | Высоколегированная сталь |
| Обработка поверхности | Азотирование (повышение твердости и кавитационной стойкости) |
| Применяемое топливо | Дизельное топливо стандарта EN 590 |
4. Применимость
4.1 Совместимые форсунки Bosch
Распылитель устанавливается в корпуса форсунок Bosch со следующими каталожными номерами.
Таблица 3. Перечень совместимых форсунок
| Номер с пробелами (Bosch) | Номер без пробелов |
|---|---|
| 0 445 110 105 | 0445110105 |
| 0 445 110 106 | 0445110106 |
| 0 445 110 107 | 0445110107 |
| 0 445 110 108 | 0445110108 |
| 0 445 110 170 | 0445110170 |
| 0 445 110 171 | 0445110171 |
| 0 445 110 181 | 0445110181 |
| 0 445 110 182 | 0445110182 |
| 0 445 110 189 | 0445110189 |
| 0 445 110 190 | 0445110190 |
4.2 Двигатели
Основная применяемость приходится на дизельные силовые агрегаты Mercedes-Benz семейств OM611 и OM612.
Таблица 4. Совместимые модели двигателей
| Семейство | Модификация | Рабочий объем |
|---|---|---|
| OM611 | OM611.980, OM611.981, OM611.987 | 2.1 / 2.2 л |
| OM612 | OM612.965, OM612.966, OM612.981, OM612.983 | 2.7 л |
4.3 Техника и транспортные средства
Таблица 5. Применяемость по моделям техники
| Марка | Модель / Платформа | Модификация |
|---|---|---|
| Mercedes-Benz | Sprinter (W901–W905) | 208 CDI, 211 CDI, 213 CDI, 216 CDI |
| Mercedes-Benz | Sprinter (W901–W905) | 308 CDI, 311 CDI, 313 CDI, 316 CDI |
| Mercedes-Benz | Sprinter (W901–W905) | 316 CDI 4x4, 408 CDI, 411 CDI, 413 CDI |
| Dodge | Sprinter (рынок США) | 2500, 3500 |
| Mercedes-Benz | Vito / V-Class (W638) | 108 CDI, 110 CDI, 112 CDI |
| Mercedes-Benz | V-Class (W638) | V 200 CDI, V 220 CDI |
| Mercedes-Benz | G-Class (W461 / W463) | G 270 CDI |
| Mercedes-Benz | Accelo (Южная Америка) | 715 C |
5. Аналоги и кросс-номера
При подборе заменителей необходимо строго учитывать угол распыла (154°) и код гидропотока (1320). Применение распылителя с иным индексом потока приводит к нарушению цикловой подачи и некорректной работе двигателя.
Таблица 6. Оригинальные (OEM) номера Mercedes-Benz
| Номер с пробелами | Номер без пробелов |
|---|---|
| A 611 070 14 87 | A6110701487 |
| A 611 070 16 87 | A6110701687 |
| A 612 078 02 23 | A6120780223 |
| A 613 070 01 87 | A6130700187 |
| A 628 070 01 87 | A6280700187 |
Таблица 7. Кросс-номера сторонних производителей и упаковщиков
| Производитель / Поставщик | Артикул |
|---|---|
| Bosch (суперсессия) | 0 433 175 333 |
| Denso | DTP05395 |
| Diesel Technic | 719956 |
| FRB / Fritec | FRB1933 |
| HKT | 15581 |
| Прочие обозначения | ASLA154P1320, PDSLA154P1320, ALLA154P1320 |
6. Правила подбора и замены
- Проверка типоразмера. Перед установкой необходимо сверить маркировку на корпусе старого распылителя. Допускается замена только в пределах группы DSLA154P1320 или подтвержденных кросс-номеров.
- Контроль гидропотока. Код «1320» определяет пропускную способность. Установка распылителя с кодом 1129 или иным значением не допускается.
- Чистота монтажа. Установка выполняется в условиях, исключающих попадание пыли и абразива. Резьбовые соединения и посадочные места должны быть очищены.
- Момент затяжки. Затяжку корпуса распылителя (гайки) следует выполнять динамометрическим ключом с моментом, рекомендованным для конкретной форсунки Bosch CRI.
- Проверка после установки. После сборки форсунки обязательна проверка на стенде: давление открытия, герметичность по конусу, качество факела распыла, обратный слив.
- Замена комплектом. Рекомендуется заменять распылители на всех форсунках одного двигателя одновременно для сохранения равномерности работы цилиндров.
7. Сведения о производителе и качестве продукции
Бренд BAT относится к категории поставщиков компонентов для ремонта топливной аппаратуры. Производство осуществляется на мощностях компании Changzhou Lang Ben Auto Parts Co., Ltd., расположенной в Китае.
Предприятие специализируется на выпуске прецизионных деталей дизельной топливной аппаратуры: распылителей, плунжерных пар, клапанов. Технологический процесс включает обработку на прецизионных станках, термическую обработку, а также селективную сборку пар трения.
Продукция данной категории предназначена для вторичного рынка (Aftermarket). При соблюдении требований к сборке, регулировке и качеству топлива ресурс распылителя соответствует стандартным эксплуатационным требованиям для восстановленных форсунок. Для критически нагруженных применений допускается использование оригинальных компонентов Bosch.
