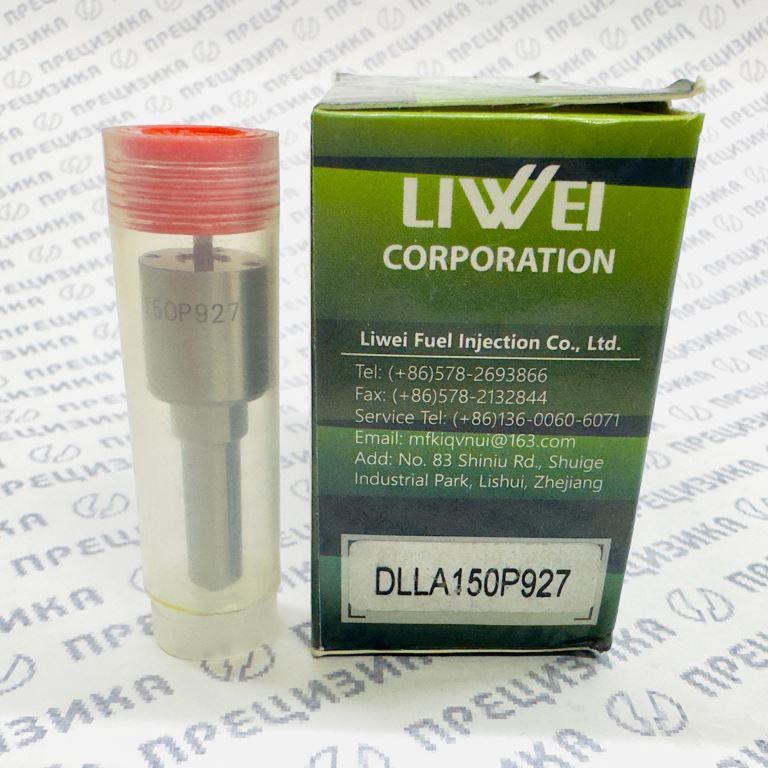

DLLA150P927 Распылитель форсунки Liwei
Распылитель форсунки DENSO 093400-9270 (DLLA150P927)
Артикул: DLLA150P927
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Тип: Распылитель Common Rail (CR Nozzle)
1. Описание и конструктивные особенности
Распылитель 093400-9270 (DLLA150P927) представляет собой прецизионный элемент топливной системы Common Rail, предназначенный для профессионального ремонта и восстановления дизельных форсунок DENSO. Деталь обеспечивает мелкодисперсный распыл топлива и корректное смесеобразование в камере сгорания.
Ключевые конструктивные особенности:
| Параметр | Значение |
|---|---|
| Тип корпуса | Бесштифтовый (DLLA), стандарт посадки для форсунок DENSO |
| Количество сопловых отверстий | 8 |
| Угол конуса распыла | 150° |
| Геометрия факела | Симметричный, равномерный, охватывает весь объём камеры сгорания (для 4-клапанных ГБЦ с центральным расположением форсунки) |
| Диаметр сопловых отверстий | 0,175 мм (допуск изготовления — единицы микрон) |
| Материал | Быстрорежущая сталь (HSS) с термообработкой (высокая твёрдость) |
| Прецизионная пара «игла–корпус» | Селективная сборка, минимальные зазоры, герметичность при давлениях до 2000 бар |
| Технология обработки отверстий | Гидроабразивная или лазерная, обеспечивающая идентичную производительность всех цилиндров |
2. Назначение
Распылитель DLLA150P927 устанавливается в корпус форсунок DENSO для решения следующих задач:
- Замена изношенного распылителя с восстановлением давления впрыска и герметичности.
- Ремонт форсунок после попадания абразивных частиц или воды в топливную систему.
- Восстановление заводских параметров расхода топлива и снижение дымности отработавших газов.
3. Аналоги, типоразмер и обозначение
Распылитель является стандартизированным элементом и имеет несколько обозначений у различных производителей.
Основные идентификаторы:
| Параметр | Значение |
|---|---|
| Основной артикул (DENSO) | 093400-9270 |
| Код типа | DLLA150P927 |
| Расшифровка типа | DLLA — бесштифтовый, длинный корпус; 150 — угол распыла; P — удлинённый носик; 927 — код серии |
Перекрёстные аналоги (взаимозаменяемые):
| Производитель | Артикул |
|---|---|
| Delphi | 6980527 |
| Liwei | LWDLLA150P927 |
| Xingma | XMDLLA150P927 |
| Firad | ALLA150P927-J |
| Repard | 11-189 |
| Nippon Denso (ND) | ND-DLLA150P927 |
Варианты написания без пробелов:
0934009270, DLLA150P927, 6980527, 11-189.
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр сопловых отверстий | 0,175 мм |
| Количество отверстий | 8 |
| Угол конуса распыла | 150° |
| Диаметр иглы | 4 мм |
| Давление открытия (в сборе с форсункой) | 250–300 бар |
| Максимальное давление системы (пиковое) | 1800–2000 бар |
| Материал корпуса и иглы | Быстрорежущая сталь (HSS) / легированная сталь |
| Тип посадки | Под форсунки DENSO Common Rail |
| Рабочая температура | −40…+150 °C (кратковременно до +180 °C) |
| Ресурс (при соблюдении условий эксплуатации) | Не менее 100 000 км пробега (зависит от качества топлива) |
5. Применимость
5.1. Совместимые форсунки (Injector Assembly)
Распылитель устанавливается в корпуса следующих форсунок DENSO:
| Серия DENSO | Артикулы форсунок |
|---|---|
| 095000-594x | 095000-5940, 095000-5941, 095000-5942, 095000-5943, 095000-5944, 095000-5945 |
| 095000-622x | 095000-6220, 095000-6221, 095000-6222, 095000-6223, 095000-6224, 095000-6225 |
OEM-номера FAW:
1112010-621, 1112010B621, 1112010B621-0000, 111201048D, 1112010621.
Другие маркировки:
11-189 (Repard), 6980527 (Delphi).
5.2. Двигатели (Engine)
| Производитель | Серия | Модификации |
|---|---|---|
| FAW (Xichai / Wuxi) | CA6DL | CA6DL1-32E3, CA6DL2-32E3, CA6DL2-35, CA6DL3-32R, 6DL1, 6DL2 |
| FAW | CA4DL | Отдельные 4-цилиндровые модификации (по настройке) |
| FAW | CA6DH / CA6DHL | Совместимые модификации |
5.3. Техника (Vehicle Application)
Двигатели с указанными форсунками устанавливаются на следующую технику:
| Тип техники | Модели / серии |
|---|---|
| Грузовые автомобили и тягачи FAW | Jiefang J5 (J5P, J5M), Jiefang J6 (J6P, J6M), Jiefang J7 (ранние версии) |
| Самосвалы | FAW CA3252, CA3253 (6×4); FAW CA3312, CA3310 (8×4); FAW CA4250 (седельный тягач) |
| Специальная техника | Автобетоносмесители на шасси FAW; автокраны XCMG, SANY, Zoomlion на шасси FAW; коммунальная техника |
| Автобусы (с двигателями FAW) | Zhengzhou Yutong, Suzhou King Long, Xiamen King Long, Xiamen Golden Dragon, Jinhua Youngman, Shanghai Shenlong |
| Погрузчики | ZL50E-3 (с двигателем FAW) |
6. Правила подбора и замены
При подборе и установке распылителя DLLA150P927 необходимо соблюдать следующие рекомендации:
- Проверка совместимости. Перед заказом убедитесь, что номер форсунки DENSO соответствует списку из раздела 5.1, а OEM-номер двигателя — одному из перечисленных. Сверьте артикул старого распылителя (DLLA150P927 или 093400-9270).
- Диагностика форсунки. Замена распылителя целесообразна только после подтверждения износа или повреждения старого элемента. Проверьте давление впрыска, герметичность, форму факела на стенде.
- Чистота при монтаже. Работы должны проводиться в условиях, исключающих попадание пыли и абразива. Используйте чистую технологическую посуду и безворсовые салфетки.
- Замена уплотнительных элементов. Одновременно с распылителем рекомендуется заменить медные шайбы, уплотнительные кольца и фильтры тонкой очистки топлива.
- Момент затяжки. Соблюдайте рекомендованный производителем форсунки момент затяжки гайки распылителя (обычно 50–60 Н·м). Перетяжка может привести к деформации корпуса и заклиниванию иглы.
- Проверка после сборки. После установки распылителя форсунку необходимо проверить на стенде: давление открытия, герметичность по конусу и седлу, производительность, обратный слив.
- Прогонка и обкатка. После установки форсунок на двигатель рекомендуется выполнить контрольную поездку (50–100 км) с последующей проверкой отсутствия подтеканий и дымности.
Важно: Установку и регулировку форсунок Common Rail должен выполнять квалифицированный специалист с использованием стендового оборудования. Несоблюдение технологии может привести к выходу из строя распылителя и других элементов топливной системы.
7. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайская компания, специализирующаяся на производстве распылителей, клапанов и других прецизионных деталей для дизельной топливной аппаратуры. Продукция LIWEI ориентирована на вторичный рынок и используется в ремонтных мастерских по всему миру.
Качество изделий обеспечивается следующими факторами:
- Применение современных многоосевых станков с ЧПУ и гидроабразивной резки.
- Контроль геометрии отверстий лазерными измерительными системами.
- Селективная сборка прецизионных пар с допуском 1–2 микрона.
- Термообработка в вакуумных печах для достижения стабильной твёрдости.
- 100% выходной контроль на герметичность и пропускную способность.
- Соответствие стандартам ISO 9001 и IATF 16949 (для части продукции).
Распылители LIWEI поставляются в индивидуальной антикоррозионной упаковке, защищающей прецизионные поверхности при транспортировке и хранении. Гарантийный срок на изделие — 12 месяцев с даты продажи (при соблюдении правил установки и эксплуатации).
Примечание: Данное описание носит справочный характер. Перед покупкой рекомендуется дополнительно сверить номер распылителя с каталогами производителя форсунок и двигателя.
