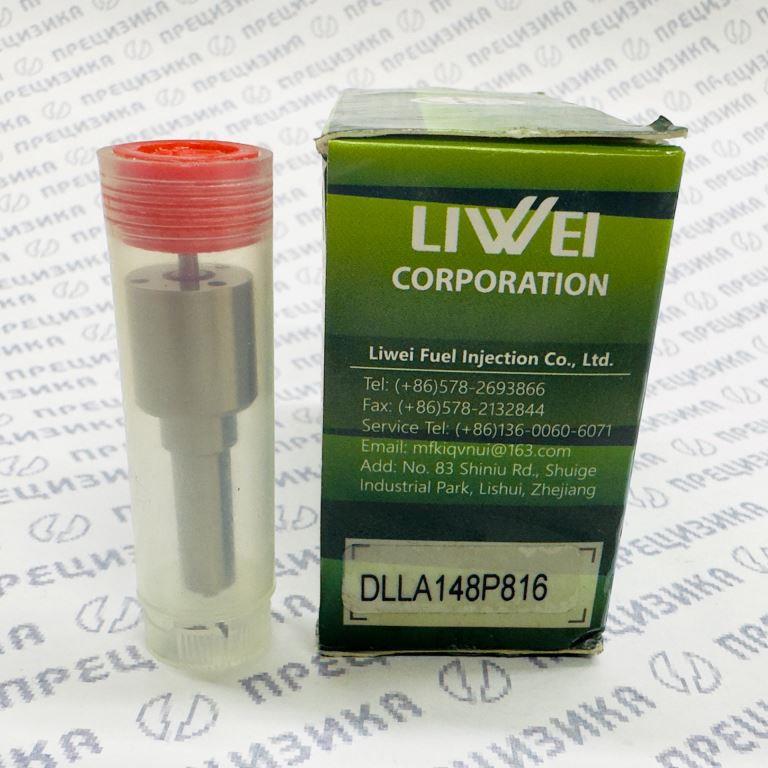

Распылитель форсунки DLLA148P816 (Denso 093400-8160)

Распылитель DLLA148P816 представляет собой прецизионный узел электромагнитной форсунки Common Rail производства DENSO. Он предназначен для восстановления характеристик впрыска дизельного топлива при ремонте форсунок. Конструктивно изделие относится к распылителям закрытого типа с гидравлическим запиранием иглы.

1. Описание и конструктивные особенности

Распылитель DLLA148P816 относится к семейству распылителей CR (Common Rail) для форсунок DENSO. Его главная задача — превращать топливо под высоким давлением в мелкодисперсный туман для оптимального смесеобразования.

• Многоструйная схема распыления: 7 сопловых отверстий, обеспечивающих равномерное распределение топлива в камере сгорания.
• Угол конуса распыла 148°, оптимизированный для конкретной геометрии камеры сгорания двигателей серии YD22.
• Прецизионная обработка сопрягаемых поверхностей (игла–корпус) с допусками в пределах нескольких микрон для обеспечения герметичности запорного конуса.
• Материал – легированная сталь, прошедшая термическую обработку для работы при давлениях топлива до 1800 бар и температурах до 200 °C.
• Маркировка DLLA148P816 соответствует международной системе обозначений распылителей.

Расшифровка обозначения:

• D – тип крепления (штекерный);
• LL – длинный корпус;
• A – наличие осевого канала;
• 148 – угол конуса распыла в градусах;
• P – серия (диаметр и длина иглы);
• 816 – идентификационный номер модификации.

2. Назначение

Распылитель DLLA148P816 применяется при капитальном ремонте топливных форсунок DENSO серии 095000-513* и совместимых модификаций. Замена распылителя требуется при следующих дефектах:

• Эрозионный износ или закоксовка сопловых отверстий, приводящие к нарушению факела распыла и неравномерной подаче топлива.
• Потеря герметичности запорного конуса (подтекание, пролив), вызывающая дымность, нестабильную работу двигателя.
• Снижение производительности распылителя вследствие износа прецизионной пары.

После установки нового распылителя восстанавливаются заводские параметры впрыска: цикловая подача, угол опережения, качество распыления, обратный слив.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Основные технические характеристики

3.2. Прямые аналоги и кросс-номера

Важно: Распылитель Bosio BLLA152P865 не является полным аналогом для DLLA148P816, так как имеет угол распыла 152°. Его установка возможна только после дополнительной проверки и корректировки параметров впрыска, что не рекомендуется для стандартного ремонта.

4. Применимость: форсунки, двигатели, техника

4.1. Совместимые форсунки DENSO

4.2. Двигатели

4.3. Автомобили

5. Правила подбора и замены

При выборе и установке распылителя DLLA148P816 необходимо соблюдать следующие требования:

• Идентификация форсунки. Перед заказом убедитесь, что ремонтируемая форсунка имеет номер из семейства 095000-513* или совместимый (например, 095000-507* с подтверждением по каталогу). Некорректный подбор приведёт к несоответствию угла распыла и производительности.
• Очистка корпуса. Перед установкой нового распылителя корпус форсунки должен быть очищен в ультразвуковой ванне, удалены все отложения и продукты износа.
• Замена уплотнений. Обязательно устанавливайте новые уплотнительные кольца, медные шайбы и фильтры тонкой очистки из ремкомплекта, соответствующего модели форсунки.
• Стендовая проверка. После сборки форсунка должна пройти испытания на специализированном стенде: проверка герметичности (отсутствие пролива), контроль цикловой подачи и обратного слива, измерение времени срабатывания электромагнитного клапана. Регулировка давления открытия для распылителей Common Rail не выполняется, так как впрыск управляется электромагнитным клапаном по сигналу ЭБУ.
• Кодирование (IMA). После установки отремонтированной форсунки на двигатель необходимо прописать её индивидуальный код IMA в блок управления двигателем с помощью диагностического оборудования. Без выполнения этой процедуры возможны неравномерная работа и повышенный расход топлива.
• Проверка после установки. После монтажа всех форсунок выполните сброс адаптаций и тестовую поездку, при необходимости – повторную диагностику.

6. О производителе и качестве продукции

Распылители под брендом LIWEI производятся компанией Liwei Fuel Injection Co., Ltd. (Китай). Предприятие специализируется на выпуске прецизионных деталей топливной аппаратуры для дизельных двигателей: распылителей, плунжерных пар, клапанов и ремкомплектов.

Особенности производства:

• Использование высококачественных легированных сталей, соответствующих требованиям ISO 9001 и IATF 16949.
• Применение прецизионного шлифовального и хонинговального оборудования с числовым программным управлением.
• Контроль геометрии отверстий распылителя методами лазерной микроскопии и гидропроливки.
• Проверка каждого изделия на герметичность и соответствие гидравлическим параметрам перед упаковкой.

Продукция LIWEI предназначена для вторичного рынка и позиционируется как экономичная альтернатива оригинальным компонентам DENSO. При этом обеспечивается совместимость по присоединительным размерам и гидравлическим характеристикам. Рекомендуется выполнять установку и проверку в условиях специализированной мастерской с применением стендового оборудования.
