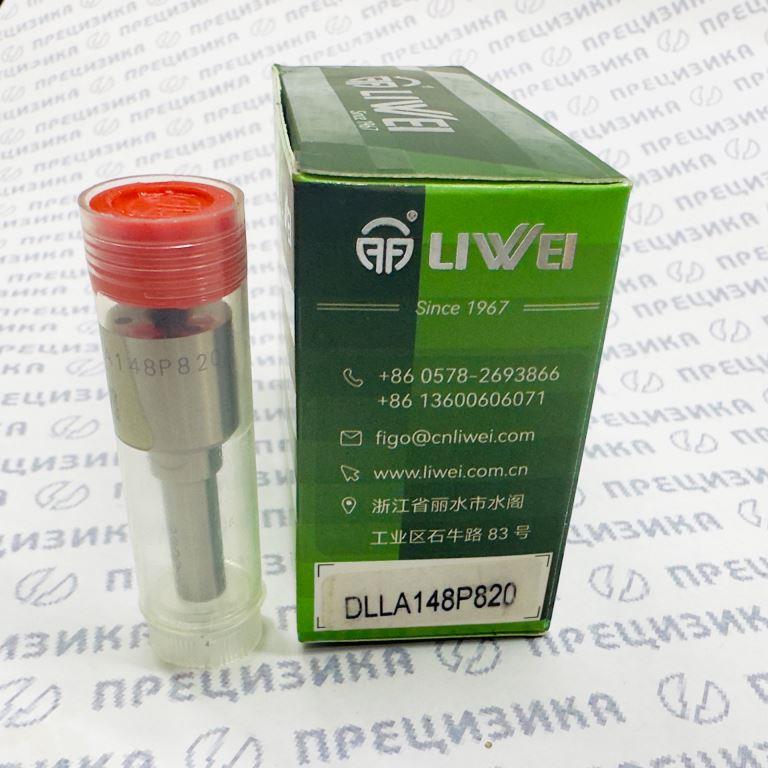

DLLA148P820 Распылитель форсунки Liwei
Распылитель форсунки DENSO DLLA148P820 (OEM 095000-5160)
Категория: Топливная аппаратура / Распылители Common Rail (CR)
Производитель (бренд): LIWEI
Завод-изготовитель: Liwei Fuel Injection Co., Ltd. (Китай)
Артикул: DLLA148P820
OEM номер: 095000-5160
1. Описание и конструктивные особенности
Распылитель DLLA148P820 является прецизионным сменным элементом (носиком) для электрогидравлических форсунок DENSO системы Common Rail (CR). Деталь представляет собой высокоточную пару трения, состоящую из корпуса распылителя и запорной иглы, изготовленных с допусками микронного уровня.
Ключевые конструктивные особенности
| Параметр | Значение / Характеристика |
|---|---|
| Тип конструкции | DLLA (Düse, Loch, Lang, Abgestimmt — сопло, многоструйное, длинное, калиброванное) |
| Количество сопловых отверстий | 7 (семь) |
| Диаметр сопловых отверстий | 0,19 мм |
| Угол конуса распыла | 148° |
| Диаметр иглы | 4 мм |
| Покрытие иглы | DLC (Diamond-Like Carbon) — алмазоподобное покрытие |
| Назначение по давлению | Работа в системах CR с давлением до 160–180 МПа |
Детализация конструктивных особенностей
- Многоструйность (7 отверстий): Обеспечивает равномерное распределение топливного факела по объему камеры сгорания, что способствует полному сгоранию смеси и снижению токсичности выхлопа.
- Угол распыла (148°): Высокий угол конуса распыла оптимизирован под геометрию камер сгорания двигателей John Deere PowerTech. Это обеспечивает попадание топлива точно в зону завихрения воздуха, не допуская его осаждения на стенках цилиндра.
- Покрытие DLC: Нанесение алмазоподобного углеродного покрытия на иглу существенно снижает коэффициент трения в паре «игла-корпус». Это повышает износостойкость, защищает от кавитационной эрозии и обеспечивает стабильность цикловой подачи на протяжении всего срока службы.
2. Назначение
Распылитель DLLA148P820 предназначен для установки в корпус топливной форсунки DENSO при проведении капитального ремонта топливной аппаратуры или замене вышедшего из строя элемента.
Основные функции
- Дозирование: Обеспечение точной цикловой подачи топлива в цилиндр дизельного двигателя под высоким давлением.
- Распыление: Преобразование потока жидкого топлива в мелкодисперсный аэрозоль (туман) для эффективного смесеобразования.
- Герметизация: В закрытом состоянии игла обеспечивает полную герметичность сопловых отверстий, предотвращая подтекание топлива и поддерживая необходимое давление в топливной рампе.
3. Аналоги, Типоразмер и Обозначение
Маркировка DLLA148P820 расшифровывается следующим образом:
DLLA — тип конструкции; 148 — угол распыла; P — модификация; 820 — серия разработки.
Таблица кросс-номеров и взаимозаменяемых артикулов
| Тип номера | Артикулы |
|---|---|
| Основной OEM (DENSO) | 095000-5160 |
| Артикул распылителя | DLLA148P820, ALLA148P820-J, BLLA148P820-J, ND-DLLA148P820 |
| Семейство OEM форсунок | 095000-5161 ... 095000-5169 (серия 095000-516#) |
| OEM (John Deere) | RE518725, RE524362, RE504181, RE53961 |
| Прочие номера | SE501937, 738402, 6980691, AP50803, 093400-8200 |
Примечание: Номер 095000-516# обозначает семейство форсунок и распылителей, имеющих идентичную геометрию корпуса и применимость.
4. Материал и Технические характеристики
| Характеристика | Значение |
|---|---|
| Материал корпуса и иглы | Легированная сталь (тип 18CrNi8 или аналог), термообработанная |
| Покрытие иглы | DLC (Diamond-Like Carbon) |
| Формула распыления | 7 x 0,19 мм |
| Угол конуса распыла | 148° |
| Диаметр иглы | 4 мм |
| Диапазон рабочих давлений | 30–160 МПа (система Common Rail) |
5. Применимость (Форсунки, Двигатели, Техника)
5.1 Совместимые форсунки (в сборе)
Распылитель устанавливается в корпуса форсунок DENSO следующих серий и номеров:
| Номер форсунки / Серия | Производитель |
|---|---|
| 095000-5160 ... 095000-5169 | DENSO |
| RE518725, RE524362, RE504181 | John Deere |
| SE501937, AP50803 | John Deere / Прочие |
5.2 Применяемые двигатели
Распылитель используется в дизельных двигателях линейки John Deere PowerTech:
| Модель двигателя | Объем |
|---|---|
| John Deere 6081T | 8.1 л (основное применение) |
| John Deere 6081 | 8.1 л |
| John Deere 6068 | 6.8 л |
5.3 Применяемая техника
Двигатели с данными форсунками устанавливались на широкий спектр техники, преимущественно марки John Deere.
Сельскохозяйственные тракторы
| Серия | Модели |
|---|---|
| Серия 7000 | 7710, 7810, 7820, 7920 |
| Серия 8000/8010 | 8100, 8110, 8200, 8210, 8300, 8310, 8400, 8410 |
| Серия 8020 (вкл. гусеничные) | 8120, 8120T, 8220, 8220T, 8320, 8320T, 8420, 8420T, 8520, 8520T |
| Серия 6000 | 6110, 6210, 6310, 6410, 6510, 6610, 6715, 6820, 6920, 6920S |
| Прочие | 6900, 7430, 7530, 6130R, 6140R, 6150R, 6170R, 6M 145, 6M 165 |
Зерноуборочные комбайны
| Серия | Модели |
|---|---|
| Серия 9000 | 9510, 9550, 9560, 9560WTS, 9640i, 9640WTS, 9650, 9650STS, 9660, 9660i, 9660WTS, 9680i, 9680WTS, 9750STS, 9760 |
| Серия WTS / CWS | 9540WTS, 9580WTS, 1450 CWS, 1470 WTS, 1570 CWS, 1570 WTS |
Строительная, лесозаготовительная и промышленная техника
| Тип техники | Модели |
|---|---|
| Экскаваторы | 200CLC, 200DLC, 230LC, 270CLC, 270LC, 330CLC, 370C, 370 |
| Лесозаготовительная | 608B, 608L, 608S, 703G, 753G, 753GL, 753J, 753JH, 759G, 759J, 759JH, 1270D, 1470D |
| Автогрейдеры / Погрузчики | 544H, 624H, 770, 770B, 770D, 772D, 870D, 872D |
| Прочее | CH8, 850, 59000 |
6. Правила подбора и замены
При подборе и замене распылителя DLLA148P820 необходимо соблюдать следующие регламенты:
- Идентификация: Перед заказом необходимо сверить номер оригинальной форсунки (например, 095000-5160 или её модификации). Использование распылителей несоответствующей размерности (угол распыла, количество отверстий) может привести к прогару поршней или нестабильной работе двигателя.
- Профессиональная установка: Замена распылителя должна производиться на специализированном стенде (Test Bench) для проверки давления начала впрыска (PIN), герметичности и качества распыла. Установка без стендовой проверки не гарантирует корректной работы форсунки.
- Замена уплотнений: При установке распылителя обязательна замена уплотнительных шайб (медных колец) под форсункой для предотвращения прорыва газов.
- Чистота: Работы должны проводиться в условиях, исключающих попадание пыли и абразивных частиц в прецизионную пару, так как зазор между иглой и корпусом составляет микроны.
- Кросс-совместимость: Артикул DLLA148P820 полностью совместим с семейством форсунок 095000-516# (от 5160 до 5169), а также с номерами John Deere (RE.../SE...).
7. О производителе, качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский завод-производитель компонентов дизельной топливной аппаратуры. Компания специализируется на выпуске распылителей, плунжерных пар и клапанов для систем Common Rail и рядных ТНВД.
Особенности продукции LIWEI (сегмент Aftermarket)
- Технологическая оснастка: Производство ведется на оборудовании с ЧПУ и автоматизированных линиях шлифовки, что позволяет выдерживать геометрию, близкую к эталонным параметрам OEM.
- Материалы: Используются стали, соответствующие стандартам твердости для топливной аппаратуры. Применение DLC-покрытий на иглах соответствует современным требованиям по износостойкости.
- Контроль: Продукция проходит промежуточный контроль на лазерном измерительном оборудовании и финальную проверку герметичности.
- Позиционирование: LIWEI является производителем компонентов для ремонтного рынка (Aftermarket). Продукция предназначена для восстановления форсунок с истекшим сроком службы OEM-деталей при условии соблюдения технологии ремонта и стендовой настройки.
