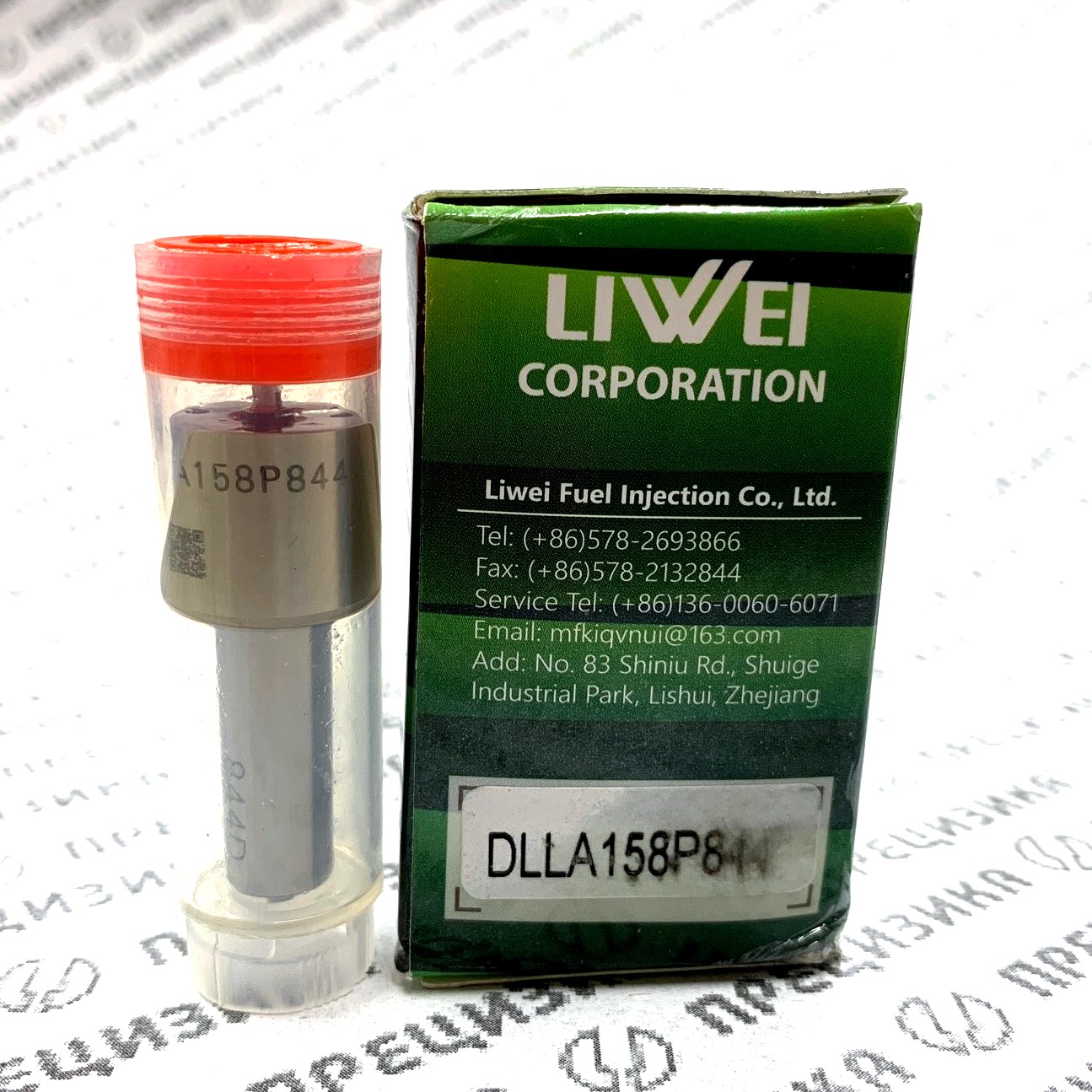

Распылитель топливной форсунки DLLA158P844 (093400-8440)

1. Описание и конструктивные особенности

Распылитель DLLA158P844 (оригинальный номер DENSO 093400-8440) представляет собой сменный прецизионный элемент электрогидравлической форсунки Common Rail. Компонент предназначен для установки в корпус форсунки взамен изношенного или повреждённого распылителя с целью восстановления рабочих характеристик топливной аппаратуры.

Конструктивно распылитель выполнен по схеме DLLA (Denso Long Long Arm) — с удлинённым носиком, обеспечивающим оптимальное расположение факела распыла относительно камеры сгорания. Корпус изготовлен из легированной стали с азотированным поверхностным слоем, что повышает стойкость к абразивному износу и кавитационной эрозии.

Ключевые геометрические параметры:

• Количество сопловых отверстий: 7
• Диаметр сопловых отверстий: 0.12 мм
• Угол конуса распыла: 158°
• Тип корпуса: DLLA (Long Long Arm)
• Покрытие: азотирование

Распылитель откалиброван для работы в системах с давлением впрыска до 2000 бар. Допускается применение с дизельным топливом, соответствующим стандартам, а также с биодизельными смесями в пределах, рекомендованных производителем форсунок.

2. Назначение

Распылитель DLLA158P844 используется при ремонте и восстановлении топливных форсунок DENSO Common Rail, устанавливаемых на дизельные двигатели Isuzu серий 4HK1, 6HK1, 4JJ1. Замена распылителя производится в условиях специализированных мастерских по ремонту топливной аппаратуры при наличии стендов для проверки и регулировки форсунок (например, Bosch EPS, Denso Master).

После замены распылителя форсунка подлежит обязательной настройке: проверке давления начала впрыска, величины обратной утечки и корректировке кода форсунки (при необходимости).

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Обозначения и кросс-номера

В каталогах и технической документации распылитель может встречаться под следующими артикулами и обозначениями:

• 093400-8440 — оригинальный номер DENSO
• DLLA158P844 — основное обозначение
• DLLA158P1092 — аналог
• 093400-1092 — аналог DENSO
• 0934008440 — без дефиса
• 6980567 — аналог Delphi
• FZN2236LE — аналог
• FZN2236LW — аналог
• FZN9236LW — аналог
• BLLA158P844-J — вариант обозначения
• ALLA158P844-J — вариант обозначения
• ALLA158P1092J — вариант обозначения
• BDLLA158P1092 — вариант обозначения
• JLLA158P844 — вариант обозначения

3.2. Технические характеристики

• Тип распылителя: DLLA (Long Long Arm)
• Количество отверстий: 7
• Диаметр отверстий: 0.12 мм
• Угол распыла: 158°
• Материал корпуса: легированная сталь
• Обработка поверхности: азотирование
• Максимальное давление: 2000 бар
• Совместимость с топливом: дизельное, биодизель (в пределах допусков)

4. Применимость

Распылитель DLLA158P844 применяется в форсунках DENSO, которые устанавливаются на широкий перечень дизельных двигателей и техники, преимущественно производства Isuzu и сторонних производителей, использующих данные силовые агрегаты.

4.1. Совместимые форсунки

• 095000-5340 … 095000-5346 — все модификации серии 534
• 095000-6360 … 095000-6367 — все модификации серии 636
• 095000-8930 … 095000-8933 — все модификации серии 893
• 095000-5601 — отдельная модификация
• 9709500-534, 9709500-636 — коммерческие номера
• 8-97602485-0 … 8-97602485-7 — оригинальные номера Isuzu/GM
• 8-97609788-0 … 8-97609788-7 — оригинальные номера Isuzu/GM
• 8-98079248-0, 8-94173412-0 — оригинальные номера
• DCRI105340 — код Delphi

4.2. Применяемые двигатели

• Isuzu 4HK1 / 4HK1-TC / TCC / TCS — рядный 4-цилиндровый дизель, объём 5.2 л
• Isuzu 6HK1 / 6HK1-TC — рядный 6-цилиндровый дизель, объём 7.8 л
• Isuzu 4JJ1 / 4JJ1-TC — рядный 4-цилиндровый дизель, объём 3.0 л (отдельные модификации)

4.3. Применяемая техника

• Грузовые автомобили Isuzu: ELF, NPR, NQR, NRR, Forward, FRR, FTR, FSR, FVR, FSS, CXA34T, Forward 1400
• Грузовые автомобили других марок: Chevrolet NQR, Chevrolet Kodiak C6500/C7500/C8500, GMC TopKick C6500/C7500/C8500, UD Trucks Condor
• Коммерческий транспорт: Isuzu D-Max, MU-X, Alterra, TFR, Chevrolet Colorado (отдельные комплектации)
• Спецтехника: экскаваторы Hitachi ZX200-3, ZX240-3, ZX280-3, ZX330-3; JCB (с двигателями 4HK/6HK); Case (с 4HK1); Sany SY330; Sumitomo SH-серия; New Holland (с 6HK1)
• Прочая техника: Qingling 5100GXFSG35W, Qingling QL1100TKARY

5. Правила подбора и замены

При подборе распылителя необходимо руководствоваться следующими правилами:

• Идентификация форсунки. Перед заказом компонента следует точно определить номер форсунки, установленной на двигателе. Номер наносится на корпус форсунки или указывается в документации на технику.
• Сверка кросс-номеров. Распылитель DLLA158P844 взаимозаменяем с указанными выше аналогами. Однако для гарантии совместимости рекомендуется сверять полный перечень кросс-номеров с каталогами конкретного поставщика.
• Проверка геометрии. При получении компонента необходимо визуально и инструментально проверить целостность сопловых отверстий, отсутствие заусенцев, коррозии и механических повреждений.
• Установка. Замена распылителя производится на специализированном оборудовании. Корпус форсунки разбирается, старый распылитель извлекается, посадочные поверхности очищаются. Новый распылитель устанавливается с соблюдением момента затяжки, рекомендованного производителем форсунки.
• Обязательная регулировка. После установки распылителя форсунка должна быть проверена на стенде. Настраиваются давление впрыска, герметичность, величина обратной утечки. При необходимости выполняется кодирование форсунки (в зависимости от системы управления двигателем).
• Эксплуатационные ограничения. Не допускается использование распылителя с топливом, не соответствующим стандартам, а также эксплуатация форсунки с нарушенной фильтрацией топлива.

6. О производителе и качестве продукции

Распылитель DLLA158P844 произведён компанией Liwei Fuel Injection Co., Ltd. (Китай). Предприятие специализируется на выпуске компонентов топливной аппаратуры для дизельных двигателей, включая распылители, плунжерные пары и клапаны.

Продукция Liwei изготавливается на автоматизированных линиях с применением прецизионной лазерной обработки и многоступенчатого контроля геометрии. Материалы и технологии производства ориентированы на соответствие требованиям к компонентам систем Common Rail.

Компания поставляет продукцию на рынки послепродажного обслуживания, и распылители Liwei используются в профессиональных мастерских по ремонту топливной аппаратуры. Заявленные характеристики распылителя DLLA158P844 соответствуют параметрам оригинального компонента DENSO 093400-8440.

Контроль качества включает проверку гидроплотности, пропускной способности и угла распыла на испытательных стендах. Продукция сопровождается технической документацией и маркировкой, позволяющей идентифицировать партию.

При соблюдении правил установки и регулировки ресурс распылителя сопоставим с ресурсом оригинальных комплектующих при условии использования качественного топлива и своевременной замены фильтров.
