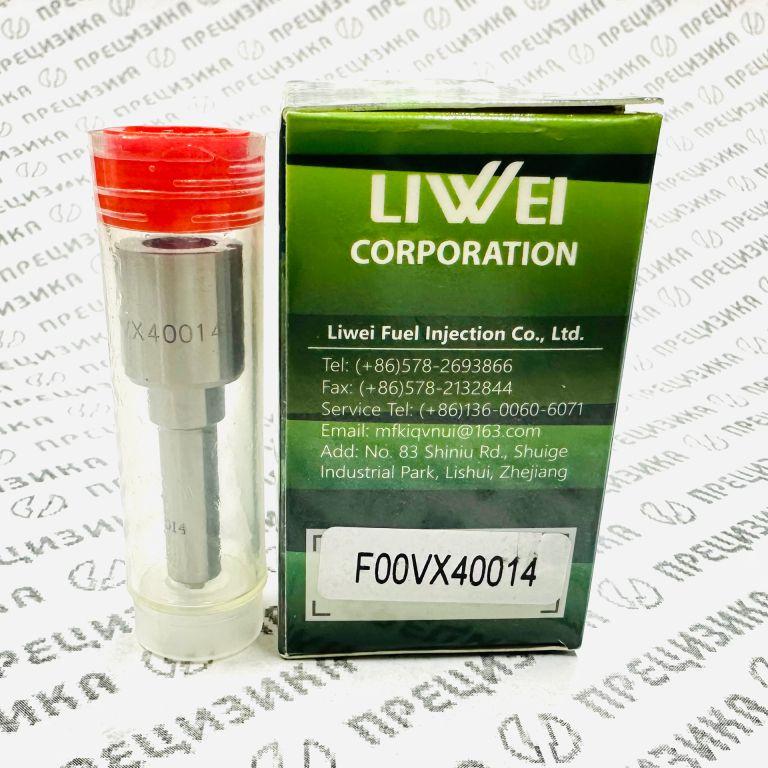

F00VX40014 Распылитель пьезофорсунки Liwei
Распылитель пьезофорсунки Bosch F00VX40014 (PEF14 / 71P414)
1. Описание и конструктивные особенности
Распылитель F00VX40014 является прецизионным сменным элементом (гидравлическим носиком) для пьезоэлектрических форсунок Common Rail серии Bosch CRI3. Деталь представляет собой механическую часть форсунки, отвечающую за дозирование, распыление и распределение топлива в камере сгорания.
Ключевые конструктивные особенности
| Параметр | Характеристика |
|---|---|
| Тип активации | Пьезоэлектрический (Piezo Inline). Обеспечивает высокую скорость срабатывания иглы, что позволяет реализовать до 5–7 фаз впрыска за один цикл. |
| Тип серии | Bosch CRI3 (Common Rail Injection 3-го поколения) |
| Покрытие иглы | DLC (Diamond-Like Carbon — алмазоподобное углеродное покрытие). Наносится для снижения коэффициента трения, повышения износостойкости и защиты от сухого трения в момент открытия/закрытия при экстремальных давлениях. |
| Геометрия распыла | 7 сопловых отверстий. Конус распыла 151°. Согласован с формой камеры сгорания поршня для предотвращения попадания топлива на стенки гильзы (снижение риска разжижения масла). |
| Диаметр сопел | 0,14 мм (микроотверстия, полученные методом электроэрозионной или лазерной обработки). |
2. Назначение
Компонент предназначен для профессионального ремонта и восстановления топливной аппаратуры дизельных двигателей. Применение данного распылителя решает следующие технические задачи:
- Восстановление номинального давления начала впрыска (давления подъема иглы).
- Устранение негерметичности запорного конуса (эффект «льет в обратку» или перелив в цилиндр).
- Восстановление мелкодисперсности распыла и правильной формы факела, что влияет на расход топлива, дымность отработавших газов и стабильность холостого хода.
- Продление ресурса пьезоактуатора за счет снижения паразитных нагрузок при корректной работе гидравлической части.
3. Аналоги, типоразмер и обозначение
Деталь унифицирована и имеет несколько торговых и заводских обозначений. В таблице приведены кросс-номера, используемые различными поставщиками и упаковщиками.
| Тип данных | Значение |
|---|---|
| Базовый артикул | F00VX40014 |
| Типоразмер/Модель | PEF14 (PEF14+) / 71P414 |
| OEM Bosch (Форсунки) | 0 445 115 028 / 029 / 030 / 031 |
| Bosch Exchange (Обменные) | 0 986 435 352 / 0 986 435 365 |
| VAG (VW/Audi) | 076 130 277, 076 130 277A |
| Аналоги (упаковщики) | LIWEI (LWF00VX40014), Lucas/Delphi (LDFN1407), Repard (11-258) |
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Легированная сталь (термообработанная). |
| Материал иглы | Быстрорежущая/инструментальная сталь с DLC-покрытием. |
| Количество отверстий | 7 (семь) |
| Диаметр отверстий | 0,14 мм |
| Угол факела распыла | 151° |
| Рабочее давление | До 1800–2000 бар (пиковые значения системы) |
| Тип топлива | Дизельное топливо стандарта EN 590 |
| Тип форсунки | Пьезоэлектрическая, насос-форсунка не применима |
5. Применимость
Деталь является специализированной для коммерческой линейки концерна Volkswagen AG (двигатели 2.5 TDI R5 с системой Common Rail).
Совместимость по узлам и агрегатам
| Форсунки (OEM/Cross) | Двигатели (Коды) | Техника (Модели/Модификации) |
|---|---|---|
| Bosch: 0445115028, 0445115029, 0445115030, 0445115031 Bosch Ex: 0986435352, 0986435365 VAG: 076130277, 076130277A | 2.5 TDI CR: • BJJ (88 л.с.) • BJK / BJL / BJM (109–120 л.с.) • CEBA / CEBB (131–136 л.с.) • CECA / CECB (150–163 л.с.) | Volkswagen Crafter (I поколение, 2006–2016): • Фургон (закрытый кузов) • Микроавтобус/Автобус • Шасси / Бортовая платформа • Изотермические/промтоварные будки Volkswagen LT (поздние версии): • 2.5 TDI Common Rail |
Дополнительная информация по применимости
Существует информация о потенциальной совместимости с некоторыми модификациями Volkswagen Transporter T5 (двигатели 2.5 TDI), Multivan и Touareg (ранние версии 2.5 R5 TDI). Однако данные модели часто комплектовались форсунками с иной прошивкой управления (коды BNZ, BPC, BAC и др.), требующими распылители с другой геометрией (например, PEF14E или PEF16). Перед установкой на данные автомобили обязательна сверка маркировки на корпусе старой форсунки.
6. Правила подбора и замены
При подборе и установке компонента необходимо соблюдать следующие правила для исключения выхода из строя двигателя или топливной аппаратуры:
- Идентификация форсунки: Перед заказом необходимо считать номер с корпуса форсунки (например, 0 445 115 031) или VIN-код автомобиля. Каталожный номер двигателя (BJM, CECA и т.д.) не всегда является достаточным условием, так как в переходные годы выпуска конфигурация могла меняться.
- Проверка IMA кода: На корпусе форсунки Bosch нанесен IMA-код (например, 15A, 17A). При замене гидравлической части на новую, в идеальных условиях требуется обновление кода коррекции производительности (IMA) в электронном блоке управления (ЭБУ) для точной компенсации подачи. Для коммерческого транспорта часто допускается установка без перепрошивки, если используются компоненты одного класса допуска, но для точной работы рекомендуется стендовая настройка.
- Стендовая проверка: Установка нового распылителя должна производиться на специализированном стенде (например, Bosch EPS или аналогичном). Мастер обязан:
- Проверить давление открытия.
- Убедиться в герметичности запорного конуса.
- Проверить обратный слив (обратку).
- Проконтролировать равномерность подачи по цилиндрам.
- Замена расходников: При разборке форсунки обязательной замене подлежат уплотнительные медные шайбы (под форсунку), уплотнительные кольца обратки и, при необходимости, ремкомплект клапана.
- Моменты затяжки: Затяжка резьбовых соединений (гайки распылителя и корпуса клапана) должна производиться строго динамометрическим ключом согласно спецификации Bosch для серии CRI3.
7. О производителе и качестве продукции
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Компания Liwei специализируется на выпуске компонентов для ремонта дизельной топливной аппаратуры. Продукция позиционируется как компонент для вторичного рынка (Aftermarket).
Аспекты качества
- Соответствие стандартам: Заявлено соответствие геометрических параметров стандартам Bosch. Допуски на отверстия сопел и ход иглы соответствуют ремонтным стандартам.
- Материалы: Использование легированных сталей и нанесение DLC-покрытия соответствует спецификации на данный типоразмер распылителя, что обеспечивает сопоставимый с оригиналом ресурс при условии корректной настройки на стенде.
- Контроль: Серийное производство предполагает наличие поточной лазерной селекции отверстий и пневматического контроля герметичности, что минимизирует разброс характеристик между экземплярами.
Примечание: Данная деталь относится к категории технически сложных прецизионных компонентов. Рекомендуемый ресурс и корректность работы напрямую зависят от квалификации персонала, выполняющего сборку форсунки, и чистоты используемого дизельного топлива.
