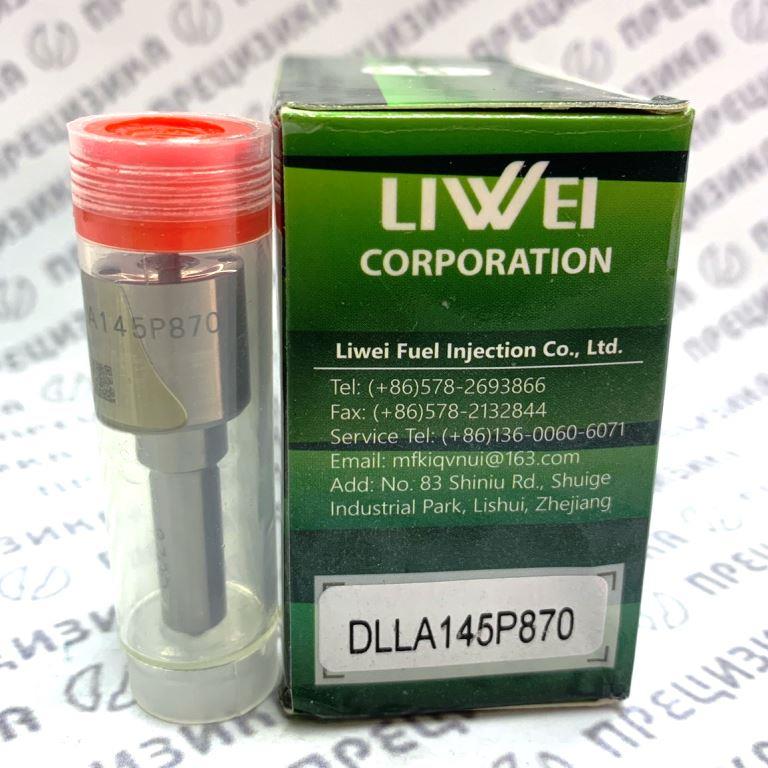

DLLA145P870 Распылитель форсунки Liwei
Распылитель 093400-8700 (DLLA145P870) для форсунок DENSO Common Rail
Артикул: 093400-8700
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Типоразмер: DLLA145P870
1. Описание и конструктивные особенности
Распылитель 093400-8700 (DLLA145P870) является прецизионным компонентом гидравлической системы дизельного двигателя. Изделие предназначено для установки в корпус форсунки аккумуляторной топливной системы типа Common Rail (CR) производства DENSO.
Изделие относится к классу клапанных распылителей закрытого типа. Управление подъемом иглы осуществляется не механическим давлением от кулачкового вала, а гидравлическим давлением топлива, аккумулируемого в топливной рампе и управляемого электромагнитным или пьезоэлектрическим клапаном.
Ключевые конструктивные особенности
- Тип корпуса: Закрытый, штифтовый, моноблочной конструкции.
- Количество сопловых отверстий: 6 (шесть). Конструкция обеспечивает формирование равномерного топливного факела для оптимального смесеобразования.
- Угол конуса распыла: 145°. Геометрия рассчитана на предотвращение попадания топлива на стенки гильзы цилиндра (применительно к камерам сгорания целевых двигателей).
- Гидрозапор: Наличие прецизионной запорной поверхности иглы и седла, обеспечивающей герметичность при пиковых давлениях и отсутствие подтекания топлива между впрысками.
- Микронная точность: Сопловые отверстия выполняются методом электроэрозионной или гидроабразивной обработки, что обеспечивает идентичность цикловой подачи по всем цилиндрам двигателя.
2. Назначение
Изделие выполняет функцию исполнительного механизма впрыска. В строго заданный момент времени (по команде блока управления двигателем) игла распылителя приподнимается над седлом, открывая доступ топливу, находящемуся под высоким давлением, к сопловым отверстиям.
Функциональное назначение
- Дозированная подача топлива в камеру сгорания.
- Мелкодисперсное распыление (гомогенизация топливовоздушной смеси).
- Обеспечение резкого отсечения подачи (предотвращение образования сажи).
- Герметизация линии высокого давления в момент закрытия иглы.
От технического состояния данного компонента напрямую зависят мощностные характеристики двигателя, расход топлива, уровень токсичности отработавших газов и стабильность работы на холостом ходу.
3. Аналоги, типоразмер и обозначение
Типоразмер DLLA145P870 является международным стандартом обозначения данной прецизионной пары. Изделия разных производителей с этим кодом являются функциональными аналогами.
Расшифровка обозначения DLLA145P870
- DLLA: Тип корпуса распылителя (крепление гайкой, для систем CR).
- 145: Номинальный угол распыла топливного факела в градусах.
- P: Модификация носика корпуса (специфическая форма).
- 870: Код комплектации, определяющий пропускную способность, длину и ход иглы.
Таблица перекрестных артикулов (Cross-Reference)
| Производитель / Бренд | Артикул / Обозначение |
|---|---|
| DENSO (OEM) | 093400-8700 |
| Типоразмер (DIN) | DLLA145P870 |
| Delphi | 6980546 (BDLLA145P870) |
| Seven Diesel | 7384971 (ND-DLLA145P870) |
| Firad | ALLA145P870-J |
| Flag | 370870 |
| Repard | 11-123 |
| Zikmar | Z61825R |
| Meat & Doria / Hoffer | 74010 |
| АЗПИ / Wuzetem | RU DLLA145P870 / PDLLA145P870D |
4. Технические характеристики
| Параметр | Значение |
|---|---|
| Система впрыска | Common Rail (CR) |
| Тип форсунки | Denso (Электромагнитная / Соленоидная) |
| Тип распылителя | Закрытый, DLLA |
| Количество отверстий | 6 |
| Угол распыла | 145° |
| Диаметр отверстий | ~0.16 мм |
| Материал корпуса/иглы | Высоколегированная сталь (твердость до 60 HRC) |
| Рабочее давление | до 1600–2000 бар (пиковое) |
| Совместимость по топливу | Дизельное топливо (EN 590) |
5. Применимость
Данный распылитель имеет узкую специализацию и применяется в форсунках DENSO, устанавливаемых преимущественно на дизельные двигатели семейства Mitsubishi 4D56 (2.5 л) и их лицензионные аналоги Hyundai/Kia.
5.1. Совместимые форсунки (Корпуса инжекторов)
| Бренд форсунки | Артикулы корпусов |
|---|---|
| Denso | 095000-5600, 095000-5601 ... 095000-5609, 095000-560# |
| Mitsubishi (OEM) | 1465A041, 1465A257 |
| Delphi (Ребрендинг) | DCRI105600 |
| Прочие | HRD614, SM295040-6210/6220/6230 |
5.2. Двигатели
| Бренд | Модель двигателя |
|---|---|
| Mitsubishi | 4D56 (T, TE, HP, U, 16V) |
| Hyundai | D4BA, D4BF (Атмосферный), D4BH (Турбо) |
| Kia | D4BF, D4BH |
5.3. Применяемая техника (Автомобили)
| Бренд | Модельный ряд |
|---|---|
| Mitsubishi | L200 / Triton / Strada, Pajero (II-IV), Pajero Sport / Montero Sport / Challenger, Delica L300/L400/Space Gear |
| Hyundai | Galloper I/II, H-1 / Starex, Grand Starex (ранние), Porter, Grace, H100/H200 |
| Kia | Bongo III, K-Series, Pregio |
| Прочие (Ребрендинг) | Mazda B-Series / Bravo, Ford Courier (для рынка Австралии) |
6. Правила подбора и замены
При замене распылителя необходимо руководствоваться следующими правилами для исключения выхода из строя топливной аппаратуры:
- Идентификация: Перед заказом необходимо сверить маркировку на корпусе старой форсунки (например, 095000-560X) и маркировку на самом распылителе. Использование изделия с неверным углом распыла (не 145°) недопустимо.
- Чистота: Монтаж должен производиться в условиях, исключающих попадание пыли и абразива. Любая частица грязи, попавшая между торцом распылителя и корпусом форсунки, приводит к перекосу и заклиниванию иглы.
- Момент затяжки: Затяжка гайки (штуцера) распылителя должна производиться строго динамометрическим ключом с моментом, рекомендованным производителем форсунки (обычно 50–70 Нм). Превышение момента вызывает деформацию корпуса распылителя и зависание иглы.
- Замена уплотнений: Обязательна замена медных шайб (уплотнений под форсунку) и резиновых колец высокого давления при каждой установке.
- Кодирование: После замены распылителей рекомендуется провести сброс адаптаций топливоподачи и, при необходимости, обновить коды коррекции (IMA/QR-коды) в электронном блоке управления (ЭБУ) для точной работы системы.
7. О производителе (LIWEI)
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов топливной аппаратуры, специализирующийся на выпуске прецизионных деталей для дизельных систем.
Аспекты производства
- Специализация: Компания фокусируется на выпуске распылителей (Nozzles), плунжерных пар (Plungers) и клапанов для систем Common Rail и рядных ТНВД.
- Оборудование: Производственные линии оснащены станками с ЧПУ и автоматизированными системами контроля геометрии. Контроль параметров распыла (угол, производительность) осуществляется на специализированных стендах.
- Качество: Продукция LIWEI относится к категории Aftermarket (запасные части вторичного рынка) и обеспечивает совместимость с оригинальными компонентами. Применяемые материалы и термообработка соответствуют стандартам твердости, необходимым для работы в условиях высоких давлений системы Common Rail.
Примечание: Приведенная информация носит справочный характер. Точные характеристики момента затяжки и параметры адаптации указаны в сервисной документации на конкретный автомобиль.
