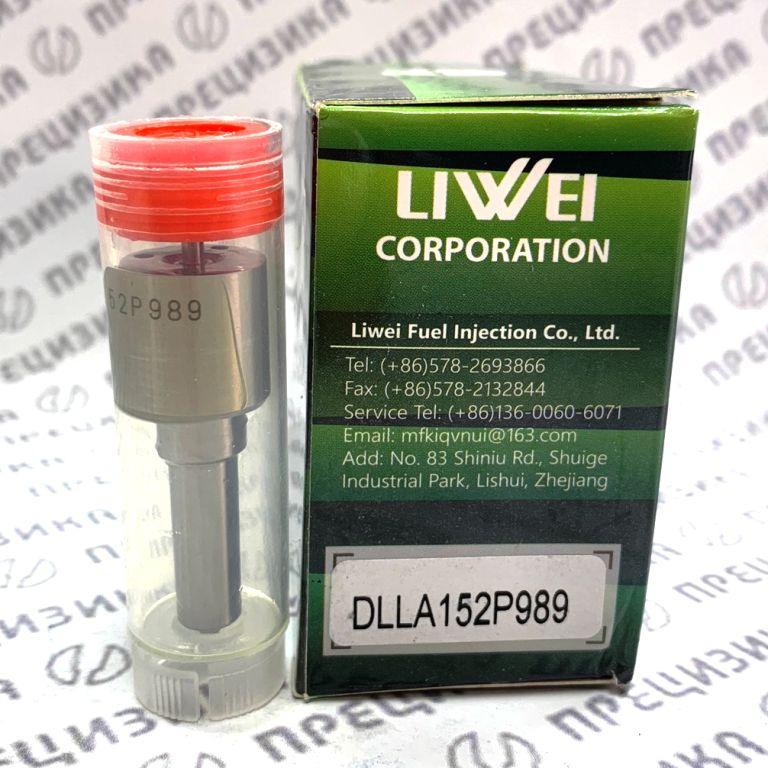

DLLA152P989 Распылитель форсунки Liwei
Распылитель форсунки Common Rail LIWEI DLLA152P989 (аналог Denso 093400-9890)
Артикул: DLLA152P989
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Совместимость: дизельные топливные системы Common Rail DENSO
1. Описание и конструктивные особенности
Распылитель DLLA152P989 представляет собой прецизионный сменный элемент (наконечник) топливной форсунки Common Rail. Изделие предназначено для установки в корпус форсунки взамен изношенного или повреждённого оригинального распылителя Denso 093400-9890.
Конструктивные характеристики:
- Тип распылителя: DLLA — штифтовый, с многоструйным распылом, предназначен для систем высокого давления Common Rail.
- Количество сопловых отверстий: 8 (равномерное распределение топливного факела по камере сгорания).
- Угол конуса распыла: 152° — оптимизирован для конкретных типов камер сгорания двигателей Hyundai.
- Диаметр сопловых отверстий: 0,155 мм (обеспечивает заданную цикловую подачу и мелкодисперсность распыла).
- Эффективное проходное сечение: 0,105–0,115 мм² (влияет на гидравлическую характеристику форсунки).
- Точность изготовления: допуски на геометрию и чистоту поверхности соответствуют требованиям для прецизионных пар топливной аппаратуры.
- Материал: корпус и игла выполнены из высоколегированной стали, устойчивой к высоким температурам, кавитационному износу и коррозии. Рабочие поверхности подвергнуты термообработке и финишной доводке.
Распылитель поставляется как комплект «корпус распылителя + игла» (прецизионная пара), что является стандартом для ремонта форсунок. Замена производится без разукомплектования пары, что гарантирует герметичность и стабильность впрыска.
2. Назначение
Применяется при капитальном ремонте и восстановлении дизельных форсунок Common Rail Denso. Установка нового распылителя позволяет:
- восстановить параметры впрыска, заданные производителем двигателя;
- устранить неравномерность подачи топлива по цилиндрам;
- снизить дымность отработавших газов и расход топлива;
- исключить подтекание форсунки и разжижение масла топливом;
- продлить ресурс дорогостоящего узла форсунки без замены всего агрегата.
3. Аналоги, типоразмер и обозначение
Распылитель DLLA152P989 является аналогом оригинальной детали Denso и может поставляться под различными торговыми марками. Основные идентификационные номера:
| Параметр | Значение |
|---|---|
| Основной OEM номер | 093400-9890 |
| Типоразмер | DLLA152P989 |
| Альтернативные написания | DLLA 152P989, DLLA 152P 989, ALLA152P989J, BLLA152P989J |
| Бренды-аналоги | LIWEI, Green Power (GPDLLA152P989), King Star (KSDLLA152P989), др. |
| Применяемость в форсунках | Denso 095000-7140, 095000-7141…7145 и модификации; Hyundai/Kia 33800-52000, 33800-48000 |
4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип системы | Common Rail (CR) |
| Тип распылителя | DLLA (штифтовый, многоструйный) |
| Количество сопловых отверстий | 8 |
| Диаметр соплового отверстия | 0,155 мм |
| Угол конуса распыла | 152° |
| Эффективное проходное сечение | 0,105–0,115 мм² |
| Материал корпуса / иглы | Высоколегированная сталь (специальные сплавы, стойкие к кавитации, термостойкие) |
| Твёрдость рабочих поверхностей | HRC 60–64 (после термообработки) |
| Точность сопряжения | Зазор в прецизионной паре 1–3 мкм |
| Совместимость с топливом | Дизельное топливо по стандартам EN 590, ГОСТ 32511 |
Примечание: значения могут незначительно отличаться в зависимости от партии; точные данные указаны в технической документации производителя LIWEI.
5. Применимость
Распылитель DLLA152P989 используется для ремонта форсунок, устанавливаемых на дизельные двигатели Hyundai семейств D4GA и D6GA, применяемые на коммерческой технике и автобусах.
5.1. Совместимые форсунки (DENSO)
| Артикул форсунки | Альтернативные обозначения |
|---|---|
| 095000-7140 | 0950007140, 095000-714, 9709500-714 |
| 095000-7141…7145 | 0950007141, 0950007142, и т.д. |
| 33800-52000 | 3380052000 |
| 33800-48000 | 3380048000 |
5.2. Двигатели
| Двигатель | Объём, л | Мощность, л.с. | Экологический класс |
|---|---|---|---|
| Hyundai D4GA | 3,9 | 137–170 | Евро-4 |
| Hyundai D6GA | 5,9 | 225–280 | Евро-4 |
5.3. Техника (модели)
| Тип | Модели |
|---|---|
| Грузовые автомобили | Hyundai HD35, HD45, HD65, HD72, HD75, HD78, Mighty (EX6, EX8, EX9, EX10, EX11), Mega Truck, HD120, HD170, HD210, Pavise, Global 900 |
| Автобусы | Hyundai County, Aero Town, Green City, Cosmo AT220; Богдан А201, А20 |
6. Правила подбора и замены
Перед приобретением и установкой необходимо:
- Идентификация форсунки: Сверить маркировку на корпусе форсунки с указанными выше артикулами (095000-7140…, 33800-…). Убедиться, что заменяемый распылитель имеет обозначение DLLA152P989 или 093400-9890.
- Проверка состояния форсунки: Замена распылителя целесообразна только при исправном состоянии остальных элементов форсунки (электромагнитный клапан, якорь, пружины, канал высокого давления). При наличии механических повреждений корпуса или износа седла клапана требуется более глубокая ревизия.
- Стендовая регулировка: После установки нового распылителя обязательна проверка и настройка форсунки на специализированном стенде (например, Bosch EPS 815, Denso CRU). Необходимо проконтролировать:
- давление открытия (или управляющий ток для CR);
- цикловую подачу;
- обратную утечку;
- герметичность по конусу;
- равномерность подачи по цилиндрам.
- Замена уплотнений: Одновременно заменяются медные шайбы под форсункой, уплотнительные кольца высокого и низкого давления, а также (при необходимости) фильтры тонкой очистки.
- Момент затяжки: Установку форсунки в головку блока производить с рекомендованным моментом затяжки (обычно 25–30 Н·м для данного типа), не допуская перекоса и повреждения соплового наконечника.
Внимание: Установку и регулировку должен выполнять квалифицированный персонал, имеющий допуск к работам с топливной аппаратурой высокого давления. Несоблюдение технологии может привести к выходу из строя форсунки и двигателя.
7. Производитель и качество продукции
Liwei Fuel Injection Co., Ltd. — китайское предприятие, специализирующееся на выпуске компонентов дизельной топливной аппаратуры: распылителей, плунжерных пар, нагнетательных клапанов, ремонтных комплектов для систем Common Rail и рядных ТНВД.
Продукция LIWEI ориентирована на вторичный рынок и поставляется в страны Европы, Азии и СНГ. Производственные процессы построены в соответствии с отраслевыми стандартами качества, принятыми для прецизионных деталей топливной аппаратуры. Применяется многоступенчатый контроль геометрических параметров, чистоты поверхности и гидроплотности.
Распылитель DLLA152P989 от LIWEI изготавливается с учётом конструктивных требований оригинальной детали Denso 093400-9890 и обеспечивает совместимость по установочным размерам и гидравлическим характеристикам. Деталь не является оригинальной продукцией Denso, но предназначена для использования в качестве равнозначной замены при ремонте.
Информация о применяемости и технических параметрах основана на данных производителя LIWEI и открытых источниках. Перед заказом рекомендуется сверить маркировку на заменяемом компоненте.
