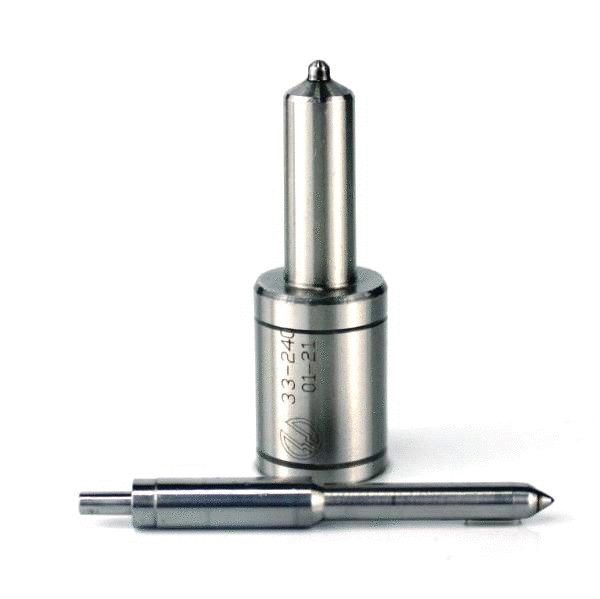

33.1112110-240 Распылитель форсунки. Прецизика 33-240
Распылитель форсунки 33.1112110-240 (33-240) ремонтный
Артикул: 33.1112110-240
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель 33.1112110-240 является прецизионным элементом дизельной топливной аппаратуры закрытого типа. Данная деталь представляет собой многодырчатый узел, отвечающий за дозирование и мелкодисперсное распыление топлива в камере сгорания дизельного двигателя.
Конструктивные особенности
- Тип: Закрытый, многодырчатый (штифтовый механизм запирания на седле корпуса).
- Количество сопловых отверстий: 4 (четыре).
- Расположение отверстий: Равномерное распределение по окружности носика корпуса распылителя для формирования оптимального факела в соответствии с геометрией камеры сгорания (ЦНИДИ/Гессельман для двигателей ЯМЗ).
- Прецизионная пара: Корпус распылителя и игла являются парой точной селективной сборки. Зазор между иглой и направляющей корпуса составляет единицы микрон, что обеспечивает герметичность при высоких давлениях впрыска. Разукомплектование пары не допускается.
- Материал исполнения: Легированная сталь, прошедшая термическую обработку (закалка) для обеспечения высокой твердости и износостойкости рабочих поверхностей.
Принципиальное отличие от смежных модификаций: У распылителей 33.1112110-240 и 26.1112110-01 (33.1112110-220) принципиально разная конструкция (количество топливоподводящих каналов), и они предназначены для разных форсунок. Установка 33.1112110-220 вместо 33.1112110-240 нарушит работу топливной системы.
2. Назначение
Распылитель 33.1112110-240 предназначен для установки в корпус форсунки (взамен изношенного или вышедшего из строя элемента) с целью восстановления рабочих параметров топливной аппаратуры.
Функциональное назначение
- Обеспечение заданного давления начала впрыска (форсирование за счет усилия пружины форсунки).
- Мелкодисперсный распыл топлива на 4 факела для эффективного смесеобразования.
- Четкая отсечка подачи топлива по окончании цикла впрыска для предотвращения подтекания.
- Герметизация камеры сгорания от попадания газов в полость форсунки.
3. Аналоги, кросс-номера и обозначения
В сфере поставок запасных частей данная деталь может иметь различные каталожные и производственные обозначения. Несмотря на различия в заводских номерах, они относятся к одному типоразмеру, устанавливаемому на форсунки определенной серии.
| Параметр | Значение / Обозначение |
|---|---|
| Основной каталожный номер | 33.1112110-240 |
| Краткое обозначение | 33-240 |
| Альтернативный OEM-номер (ЯЗДА) | 262.1112110 (историческое обозначение) |
| Совместимые форсунки | 262.1112010-03, 26.1112010-04, 26.1112010-13 |
| Типоразмер | Многодырчатый, 4 х 0,34 мм |
| Материал | Сталь 18Х2Н4МА (или аналог), HRC 58-62 |
4. Технические характеристики
| Параметр | Значение |
|---|---|
| Формула распылителя | 4 × 0,34 мм |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий | 0,34 мм |
| Диаметр иглы | 6 мм |
| Рабочее давление впрыска (для форсунки в сборе) | 210 кгс/см² (приблизительно 20,6 МПа) |
| Ход иглы | Стандартный для серии 33 (регламентируется регулировкой форсунки) |
| Угол конуса распыла | Уточняется по технической документации завода-изготовителя двигателя (ЯМЗ). |
| Направление резьбы | Левая (для форсунок ЯМЗ) |
5. Применимость
Распылитель применяется в топливных форсунках, устанавливаемых на дизельные двигатели семейства ЯМЗ-240 (V-образные, 12-цилиндровые) и их модификации.
Таблица применимости
| Форсунка (сборочная единица) | Двигатели (Модель/Модификация) | Техника (Тип, Марка, Модель) |
|---|---|---|
| 262.1112010-03 26.1112010-04 26.1112010-13 | ЯМЗ-240М2 (360 л.с.) | Карьерные самосвалы БелАЗ: 75404, 75405, 75406, 75407, 7540В, 7522 |
| ЯМЗ-240М2-1 (360 л.с.) | Карьерные самосвалы БелАЗ: 7540B, 7540E | |
| ЯМЗ-240ПМ2 (420 л.с.) | Карьерные самосвалы БелАЗ: 7540, 7540А, 75401, 75406 | |
| ЯМЗ-240НМ2 (500 л.с.) | Тяжелые самосвалы БелАЗ: 7547, 75485. Аэродромный тягач-буксировщик БелАЗ-74470. Дизель-генераторные установки (АД-280, АД-315) | |
| ЯМЗ-240БМ2 (300 л.с.) | Тракторы «Кировец»: К-700, К-701 | |
| ЯМЗ-240БМ2-1 | Тракторы «Кировец»: К-701 | |
| ЯМЗ-240БМ2-2 | Тракторы «Кировец»: К-701, К-701МБ | |
| 262.1112010-03 26.1112010-04 26.1112010-13 | ЯМЗ-240Д (и модификации) | Грузовые автомобили МАЗ (спецшасси), КрАЗ (тяжелые модели) |
| 262.1112010-03 26.1112010-04 26.1112010-13 | ЯМЗ-240Б | Стационарные промышленные установки, насосные агрегаты |
Примечание: На каждый двигатель семейства ЯМЗ-240 устанавливается 12 форсунок указанного типа.
6. Правила подбора и замены
При выборе и установке распылителя необходимо строго руководствоваться следующими правилами:
- Строгое соответствие модификации: Замена распылителя 33.1112110-240 на схожий по внешнему виду 33.1112110-220 (или 26.1112110-01) запрещена. Данные детали имеют принципиально различную конструкцию системы топливоподвода (количество и расположение каналов в корпусе). Установка несоответствующей модификации приведет к нарушению гидравлической плотности, сбою фаз впрыска и выходу из строя топливной аппаратуры.
- Проверка состояния прецизионной пары: Перед монтажом необходимо убедиться в плавности хода иглы. Игла, выдвинутая из корпуса на 1/3 длины, должна плавно опускаться под собственным весом без заеданий.
- Чистота: Установку следует производить в условиях, исключающих попадание абразивных частиц. Промывка деталей осуществляется в чистом дизельном топливе или специальных моющих составах.
- Момент затяжки: Затяжку гайки распылителя необходимо производить динамометрическим ключом с моментом, рекомендованным заводом-изготовителем (для форсунок ЯМЗ обычно 70–80 Н·м), во избежание деформации корпуса и заклинивания иглы.
- Регулировка давления: После замены распылителя обязательна проверка и регулировка давления начала впрыска на стенде (контроль по манометру), которое должно соответствовать 210 кгс/см².
- Проверка качества распыла: На стенде проверяется четкость "дробящего" звука, равномерность факела по 4 отверстиям и отсутствие подтекания на закрытой форсунке.
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» — российский производитель, специализирующийся на выпуске и ремонте прецизионных деталей топливной аппаратуры для дизельных двигателей, включая линейки ЯМЗ, КамАЗ, ММЗ и других.
Ключевые аспекты деятельности компании
- Предприятие специализируется на ремонте прецизионных деталей топливной аппаратуры, а также на выпуске новых элементов.
- Производство осуществляется на современном металлообрабатывающем оборудовании с применением методов чистовой и прецизионной обработки.
- Продукция позиционируется как ремонтная альтернатива оригинальным деталям заводов первичной комплектации (таких как ЯЗДА), при этом соответствуя требованиям конструкторской документации по геометрии и гидравлическим параметрам.
- Контроль качества на предприятии включает в себя пооперационный контроль геометрии и селективную подборку пар "игла-корпус", что обеспечивает стабильность рабочего давления и ресурс распылителя.
- Выпуск распылителей данной категории направлен на поддержание парка техники, эксплуатируемой с высокими нагрузками, в частности горнодобывающей и сельскохозяйственной.
