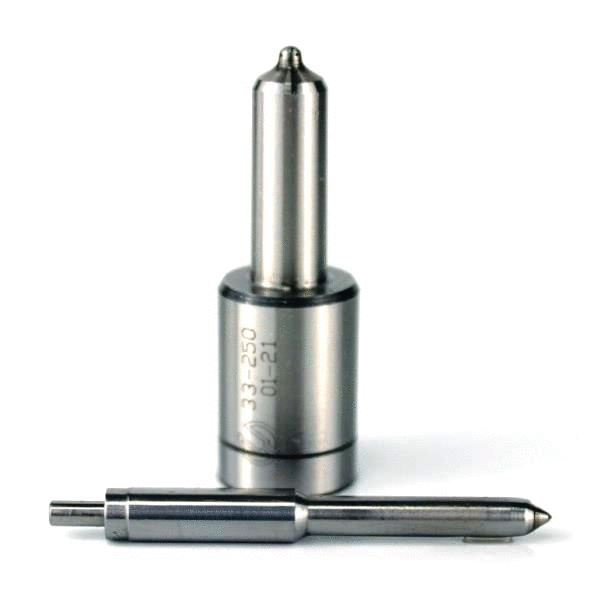

33.1112110-250 Распылитель форсунки. Прецизика 33-250
Распылитель ремонтный 33.1112110-250 (33-250)
Артикул: 33.1112110-250
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
Тип товара: Ремонтная деталь (сменный элемент распылителя)
1. Описание и конструктивные особенности
Распылитель ремонтный 33.1112110-250 (краткое обозначение 33-250) представляет собой прецизионный сменный элемент топливной аппаратуры дизельного двигателя, предназначенный для восстановления рабочих характеристик форсунки. Изделие относится к категории распылителей закрытого типа с многодырчатым соплом и гидравлическим управлением подъемом иглы.
Конструкция узла предполагает наличие корпуса, внутри которого перемещается запорная игла. Впрыск топлива осуществляется через сопловые отверстия малого диаметра после достижения заданного порога давления, обеспечивающего подъем иглы. Данный принцип работы гарантирует герметичное перекрытие камеры сгорания в момент отсутствия впрыска.
Ключевые конструктивные параметры:
- Типоразмер: S (стандартизированный ряд распылителей).
- Диаметр иглы: 6 мм.
- Количество сопловых отверстий: 4.
- Диаметр сопловых отверстий: 0,35 мм.
- Эффективное проходное сечение (mf): 0,280 – 0,300 мм².
2. Назначение
Ремонтный распылитель предназначен для использования в качестве сменного элемента (ремонтного комплекта) в составе дизельной форсунки модели 263.1112010-04. Функциональное назначение распылителя — дозированная подача топлива в камеру сгорания, его тонкое распыление (гомогенизация топливовоздушной смеси) и формирование факела заданной геометрии.
Распылитель 33.1112110-250 применяется исключительно в паре с форсункой 263.1112010-04 и не является универсальной деталью для других типов топливной аппаратуры.
3. Аналоги, кросс-номера и альтернативные обозначения
В номенклатуре запасных частей к двигателям ЯМЗ данное изделие может встречаться под следующими обозначениями:
| Обозначение | Тип номера | Примечание |
|---|---|---|
| 33.1112110-250 | Основной каталожный номер (полный) | Используется в конструкторской документации |
| 33-250 | Краткое обозначение / Артикул | Применяется в торговых и складских системах |
Прямые зарубежные аналоги (кросс-номера) для данной детали в открытых источниках не стандартизированы, так как форсунка 263.1112010-04 является оригинальной разработкой под конкретное семейство двигателей ЯМЗ.
Связанные компоненты (узел в сборе):
- Форсунка в сборе: 263.1112010-04.
- Распылитель (данная позиция): 33.1112110-250.
4. Материал и технические характеристики
| Параметр | Значение / Характеристика |
|---|---|
| Материал корпуса и иглы | Высококачественная легированная сталь (прецизионная пара) |
| Тип распылителя | Закрытый, многодырчатый |
| Управление | Гидравлическое (пружина + давление топлива) |
| Типоразмер (серия) | S |
| Диаметр иглы | 6,0 мм |
| Количество отверстий | 4 |
| Диаметр отверстий | 0,35 мм |
| Эффективное сечение (mf) | 0,280 – 0,300 мм² |
| Давление начала подъема иглы (для форсунки в сборе) | 210 – 218 кгс/см² (бар) |
| Экологический класс | Евро-0 |
5. Применимость
Ремонтный распылитель устанавливается только на форсунки 263.1112010-04. Эти форсунки применяются на дизельных двигателях семейства ЯМЗ-240 (V-образные, 12-цилиндровые) преимущественно в турбированных модификациях.
Таблица применимости
| Узел (Форсунка) | Модели двигателей | Применяемая техника / Тип техники |
|---|---|---|
| 263.1112010-04 | ЯМЗ-240НМ2, ЯМЗ-240НМ2-1, ЯМЗ-240НМ2-2 | Карьерные самосвалы БелАЗ-75485, 75486, 75487 (г/п 42-45 т), Бульдозер Т-330 |
| ЯМЗ-240НМ2-3 | Бульдозер Т-330, Дизельные электростанции (ДЭУ-315.1, 315.2, 315.3) | |
| ЯМЗ-240НМ-1Б | Карьерный самосвал БелАЗ-548А, Балластный тягач МАЗ-537Л (КЗКТ-537Л) | |
| ЯМЗ-240ПМ2 | Карьерные самосвалы БелАЗ-7540 серии (в т.ч. 75401, 75406, 75409) | |
| ЯМЗ-240М2 | Карьерные самосвалы БелАЗ-7540В, 7540Е, 75404, 75405, 75407 | |
| 263.1112010-04 | ЯМЗ-240БМ2 | Сельскохозяйственный трактор «Кировец» К-701 (мощность 300 л.с.) |
6. Правила подбора и замены
При подборе и установке ремонтного распылителя необходимо руководствоваться следующими техническими требованиями:
- Строгое соответствие модели: Убедитесь, что на двигателе установлена форсунка модели 263.1112010-04. Применение распылителя 33-250 на форсунках иных модификаций (например, от двигателей ЯМЗ-236/238) технически невозможно из-за различий в посадочных размерах и гидравлических характеристиках.
- Прецизионная пара: Распылитель и игла являются прецизионной парой. Замена только корпуса распылителя без иглы или наоборот не допускается. Замена производится комплектом (корпус + игла).
- Чистота монтажа: Установка должна производиться в условиях, исключающих попадание пыли и абразивных частиц. Перед монтажом распылитель необходимо промыть в чистом дизельном топливе.
- Момент затяжки: Затяжку гаек крепления распылителя (или корпуса форсунки) производить динамометрическим ключом в соответствии с ремонтной документацией на двигатель ЯМЗ-240, чтобы избежать деформации корпуса распылителя и зависания иглы.
- Регулировка: После установки нового распылителя обязательна проверка и регулировка давления начала впрыска (подъема иглы) на стенде. Давление должно составлять 210–218 кгс/см².
- Проверка качества распыла: После регулировки давления необходимо убедиться в отсутствии подтекания топлива по запирающему конусу и проверить качество факела распыла (равномерность, отсутствие слипания струй, характерный "звонкий" звук впрыска).
7. О производителе и качестве продукции
ООО ПКФ «Прецизика» (Россия) специализируется на выпуске деталей прецизионной топливной аппаратуры для дизельных двигателей. Производственная деятельность компании направлена на изготовление распылителей форсунок, плунжерных пар и сопловой техники.
Качество продукции контролируется в соответствии с требованиями конструкторской документации на оригинальные изделия. Детальность обработки сопрягаемых поверхностей прецизионных пар обеспечивает необходимую герметичность и долговечность работы топливной системы при соблюдении условий эксплуатации, хранения и правил замены. Применяемые материалы и технологии термообработки обеспечивают стабильность геометрических размеров при циклических нагрузках и высоких температурах в камере сгорания.
