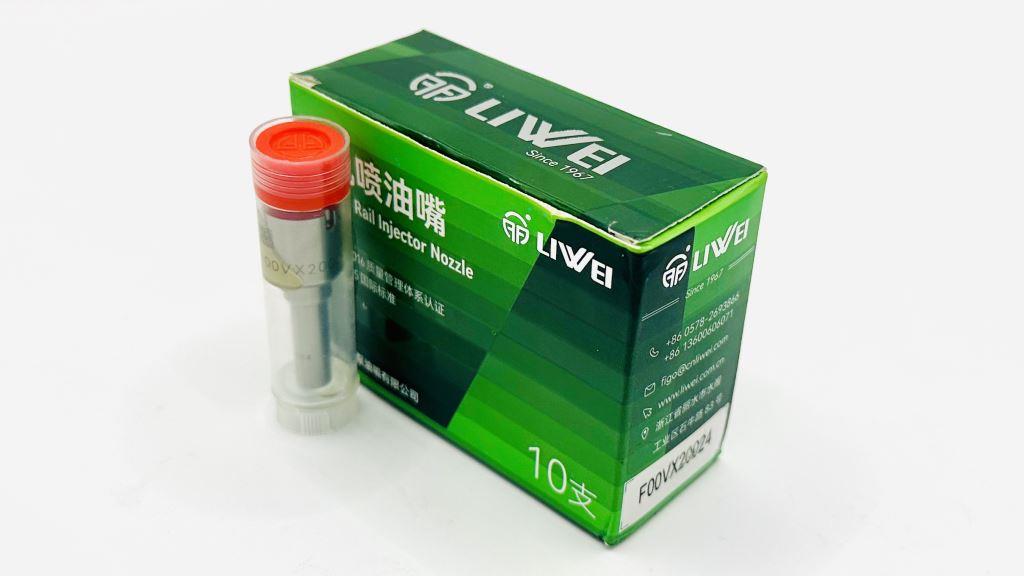

Распылитель пьезофорсунки Bosch F00VX20024 (LIWEI)

Ниже представлена проверенная и дополненная информация об изделии, структурированная согласно техническому заданию.

1. Описание и конструктивные особенности

Распылитель F00VX20024 является сменным прецизионным элементом гидравлической части пьезоэлектрической форсунки (инжектора) системы питания Common Rail. Изделие предназначено для установки в корпуса форсунок Bosch серии CRI3, управляемых пьезоактюатором.

Принцип действия узла основан на изменении давления топлива в управляющей камере над иглой. Пьезоэлектрический привод через гидрокомпенсатор воздействует на клапан управления, что вызывает перепад давления и подъем иглы распылителя. Таким образом, сам распылитель является конечным исполнительным элементом, отвечающим за дозирование и распыление топлива.

Конструктивные особенности:

Изделие поставляется в состоянии технологической смазки/консервации. Перед монтажом требуется обязательная очистка посадочных мест и соблюдение чистоты сборки. Распылитель не предназначен для установки в форсунки с электромагнитным клапаном (соленоидные).

2. Назначение

Распылитель F00VX20024 применяется при ремонте и восстановлении дизельных топливных форсунок высокого давления. Узел выполняет следующие функции:

• Дозированная подача топлива в камеру сгорания.
• Формирование факела распыла заданной геометрии.
• Обеспечение герметичности запорного конуса при закрытой игле.
• Поддержание стабильности цикловой подачи на всех режимах работы двигателя.

Основная задача замены распылителя — восстановление заводских параметров впрыска после естественного износа седла иглы, эрозии сопловых отверстий или закоксовывания. Применение нового распылителя позволяет восстановить компрессию в цилиндрах, снизить дымность и расход топлива, а также устранить жесткую работу двигателя.

3. Аналоги, типоразмер и обозначение

Изделие F00VX20024 является оригинальным номером Bosch для сборочной единицы (распылителя). Данный узел также поставляется под маркировкой LIWEI, что означает, что производитель Liwei Fuel Injection Co., Ltd. изготовил компонент, совместимый с геометрией Bosch.

3.1. Кросс-номера распылителя и форсунок

3.2. Технические характеристики

4. Применимость

Ниже приведена таблица применимости распылителя по форсункам, двигателям и транспортным средствам.

5. Правила подбора и замены

Замена распылителя относится к операциям высокой сложности и требует наличия специализированного оборудования и квалификации персонала. Ниже приведены обязательные правила и рекомендации.

Правила подбора:

• Идентификация форсунки: Перед заказом необходимо сверить номер, выбитый на корпусе форсунки. Изделие F00VX20024 применяется только в пьезофорсунках с номерами 0445115049 или 0445115067. Установка в иные корпуса (например, электромагнитные 0445 110 xxx) запрещена.
• Проверка ревизии: Встречаются модификации форсунок с отличающейся проставкой или гайкой. Необходимо убедиться в геометрической идентичности старого и нового распылителя.
• Остерегаться контрафакта: Оригинальные распылители Bosch поставляются без механических повреждений носика. Изделия Liwei поставляются в технической упаковке с антикоррозийной смазкой.

Правила замены:

• Демонтаж: Снятие форсунки с двигателя производится специальным съемником. Запрещается использовать ударный инструмент для извлечения форсунки из головки блока.
• Разборка: Разборка корпуса форсунки выполняется в чистом помещении. Обязательна замена уплотнительных медных шайб (под форсунку) и резиновых колец обратки.
• Установка распылителя: Новый распылитель промывается в чистом дизельном топливе или калибровочной жидкости. Монтаж гайки распылителя выполняется динамометрическим ключом с рекомендуемым моментом затяжки (согласно сервисной документации Bosch).
• Регулировка: После замены распылителя форсунка обязательно проверяется на стенде (например, Bosch EPS-708, EPS-815). Выполняется контроль:
  • Герметичности по конусу и по корпусу.
  • Давления и качества распыла (туманообразование, равномерность струй).
  • Цикловой подачи (производительности) и обратного слива.
  • Работоспособности пьезоактюатора (ход якоря, утечки).
• Кодирование: Для форсунок CRI3 с кодом IMA (код компенсации производительности) после замены распылителя показания меняются. Необходимо записать новый код с этикетки форсунки в электронный блок управления (ЭБУ) через диагностическое ПО.

Важно: Игнорирование проверки на стенде после замены распылителя может привести к переливу топлива, прогару поршня, разрушению катализатора/сажевого фильтра и выходу из строя ТНВД.

6. О производителе и качестве продукции

Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов для дизельной топливной аппаратуры. Компания специализируется на выпуске запасных частей для систем Common Rail, включая прецизионные пары (распылители, плунжерные пары, клапаны) для форсунок ведущих мировых брендов.

Характеристика продукции:

Вывод по качеству: Распылитель LIWEI F00VX20024 пригоден для ремонта форсунок при условии проведения полного цикла диагностики, регулировки и кодирования на специализированном топливном стенде. Использование данного компонента экономически целесообразно при восстановлении узлов с большим пробегом.
