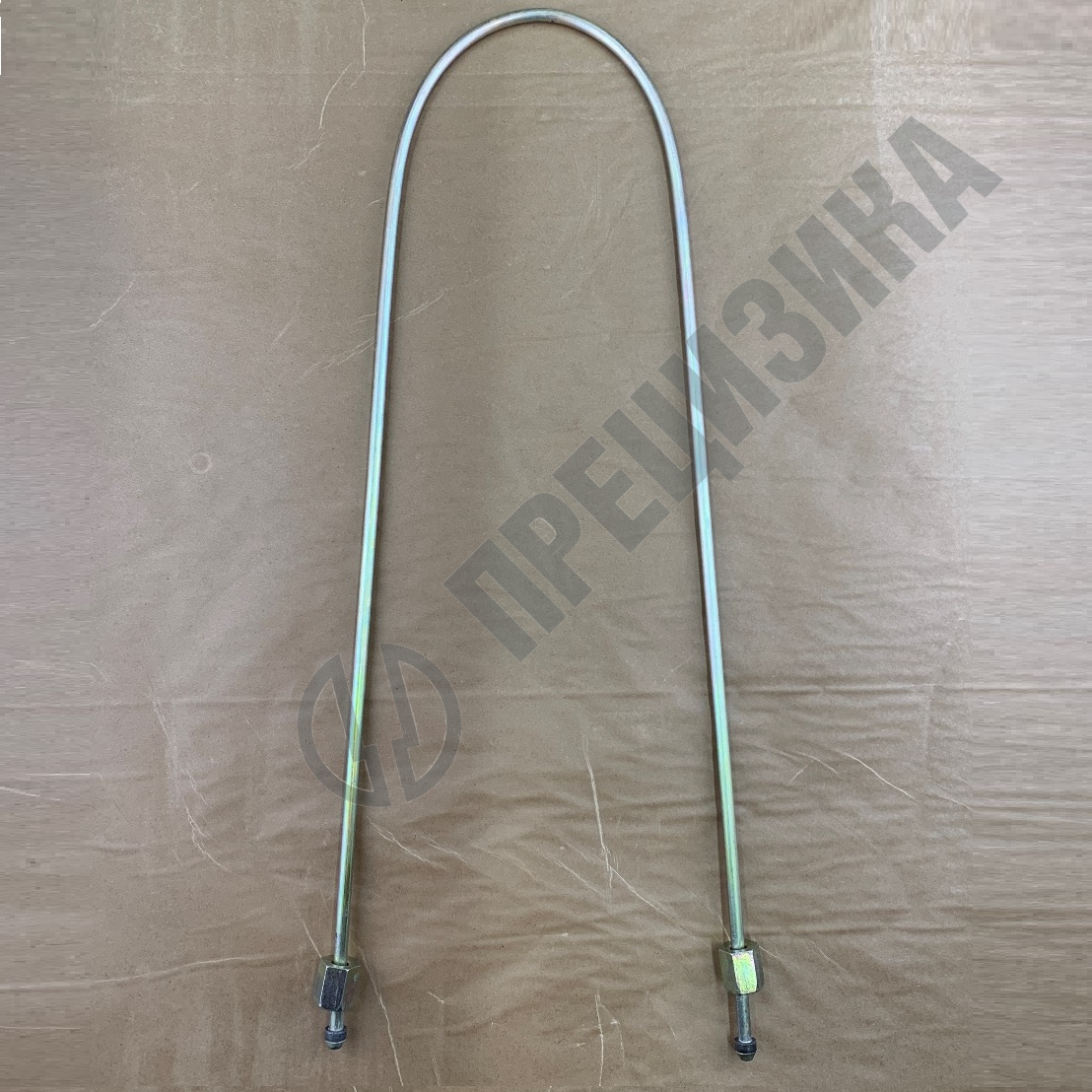

Топливная трубка высокого давления для стенда длина 1000 мм. (прямая). Гайки: М14х1,5⟷М14х1,5

Спецификация трубки для стенда ТНВД
Назначение: Трубка предназначена для использования в стендах диагностики и ремонта топливных насосов высокого давления (ТНВД) с целью обеспечения точной подачи топлива под высоким давлением.

Основные параметры:

1. Геометрические характеристики:

   • Длина: 1000 мм.

   • Наружный диаметр: 7 мм.

   • Толщина стенки: 2.5 мм.

   • Внутренний диаметр: 2 мм (рассчитано: 7 мм – 2×2.5 мм).

2. Материал:

   • Сталь марки 20 (ГОСТ 1050-88) — углеродистая конструкционная сталь, подходящая для деталей, работающих под давлением.

3. Стандарты:

   • Трубка: ГОСТ 8734-75 (холоднодеформированные бесшовные трубы) + ГОСТ 8519-93 (для труб, работающих под динамическими нагрузками).

   • Допуски точности: ГОСТ 17380-2001 (ИСО 3419-81) — повышенная точность изготовления.

   • Арматура:

     • Ниппели: ГОСТ 16040-70.

     • Накидные гайки: ГОСТ 16046-70 (резьба М14×1.5 с обеих сторон).

Ключевые требования:

1. Герметичность и прочность:

   • Трубка должна выдерживать давление до 300–500 бар (типично для ТНВД) без деформаций и утечек.

   • Соединения (ниппель + гайка) — проверяются на соответствие резьбы М14×1.5 и отсутствие люфтов.

2. Точность дозирования топлива:

   • Внутренняя поверхность трубки — полированная, без дефектов (допуск шероховатости Ra ≤ 0.8 мкм).

   • Отклонение внутреннего диаметра — не более ±0.05 мм (согласно ГОСТ 17380-2001).

3. Устойчивость к динамическим нагрузкам:

   • Сталь 20 должна пройти нормализацию для повышения ударной вязкости.

   • Проверка на виброустойчивость (частоты до 200 Гц).

Рекомендации по контролю качества:

1. Испытания:

   • Гидравлическое испытание под давлением 750 бар (1.5× рабочего).

   • Визуальный и инструментальный контроль резьбы (шаблоном М14×1.5).

   • Проверка геометрии трубки (калибровка внешнего/внутреннего диаметра).

2. Сертификация:

   • Соответствие ГОСТ 8519-93 (для труб, работающих в условиях ударных нагрузок).

   • Декларация о соответствии материала стали 20 (химический анализ на C, Mn, Si).

Примечания:

• Для предотвращения засоров в трубке малого диаметра (2 мм) обязательна промывка спиртом и продувка сжатым воздухом перед установкой.

• Рекомендуется использовать уплотнительные шайбы из меди (мягкие материалы) для улучшения герметичности соединений.

Итог: Трубка соответствует требованиям для стендов ТНВД при условии соблюдения всех стандартов и проведения приемочных испытаний.
