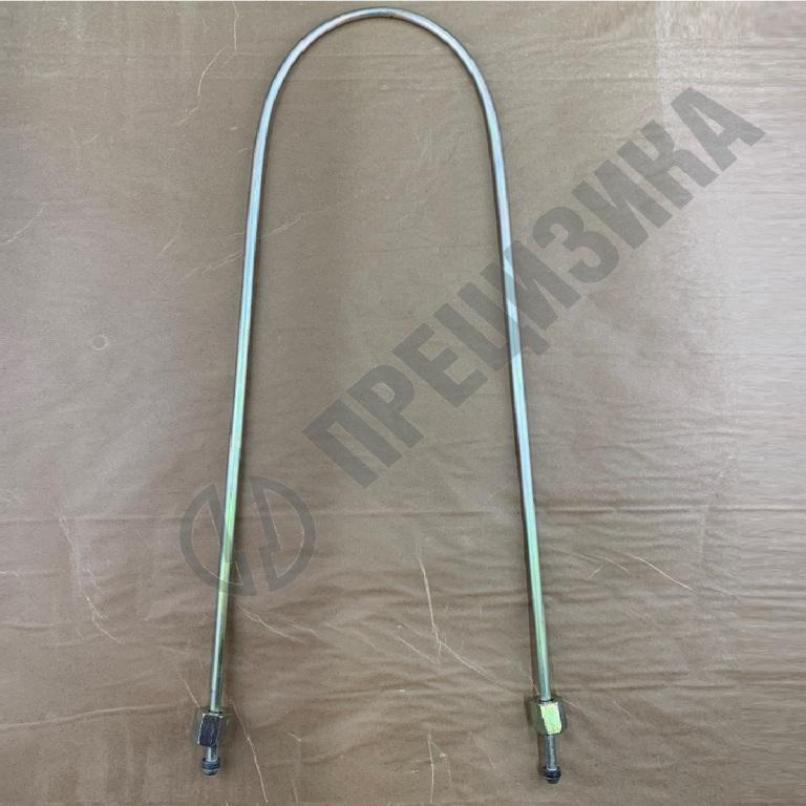

Описание товара: Топливная трубка высокого давления для стенда ТНВД
Артикул: стендовая-785 (под заказ).
Основные характеристики
Длина: 785 мм.
Наружный диаметр: 7 мм.
Толщина стенки: 2.5 мм (внутренний диаметр: 2 мм).
Материал: Сталь 20 (углеродистая конструкционная сталь, соответствует ГОСТ 1050-2013).
Резьбовые гайки: М14×1.5 с обеих сторон (ГОСТ 16046-70).
Стандарты изготовления:
Трубка: ГОСТ 8519-93 (бесшовные холоднодеформированные трубы для машиностроения).
Допуски точности: ГОСТ 17380-2001 (ИСО 3419-81).
Арматура: ГОСТ 16040-70 (ниппели), ГОСТ 16046-70 (накидные гайки).
Особенности конструкции
Назначение: Используется на диагностических стендах для тестирования и ремонта топливных насосов высокого давления (ТНВД).
Прочность: Толщина стенки 2.5 мм при наружном диаметре 7 мм обеспечивает устойчивость к динамическим нагрузкам и высокому давлению (до 785 МПа).
Герметичность: Резьба М14×1.5 гарантирует надежное соединение с арматурой топливных систем.
Точность: Соответствие стандарту ГОСТ 17380-2001 обеспечивает минимальные погрешности подачи топлива, что критично для калибровки ТНВД.
Применение
Диагностика и ремонт дизельных двигателей.
Подключение к стендовым форсункам для проверки дозировки топлива.
Устойчивость к вибрациям и перепадам давления в системах ТНВД.
Технические требования
Соотношение диаметра и толщины стенки:
DH/s=7/2.5=2.8DH
/s=7/2.5=2.8, что классифицирует трубку как особотолстостенную по ГОСТ 8734-75.Кривизна: Не более 1.5 мм на 1 м длины (соответствует ГОСТ 8734-75).
Стандарты и сертификация
ГОСТ 8734-75: Холоднодеформированные бесшовные трубы с повышенной точностью изготовления.
ГОСТ 8519-93: Устойчивость к механическим перегрузкам и требования к дозировке топлива.
