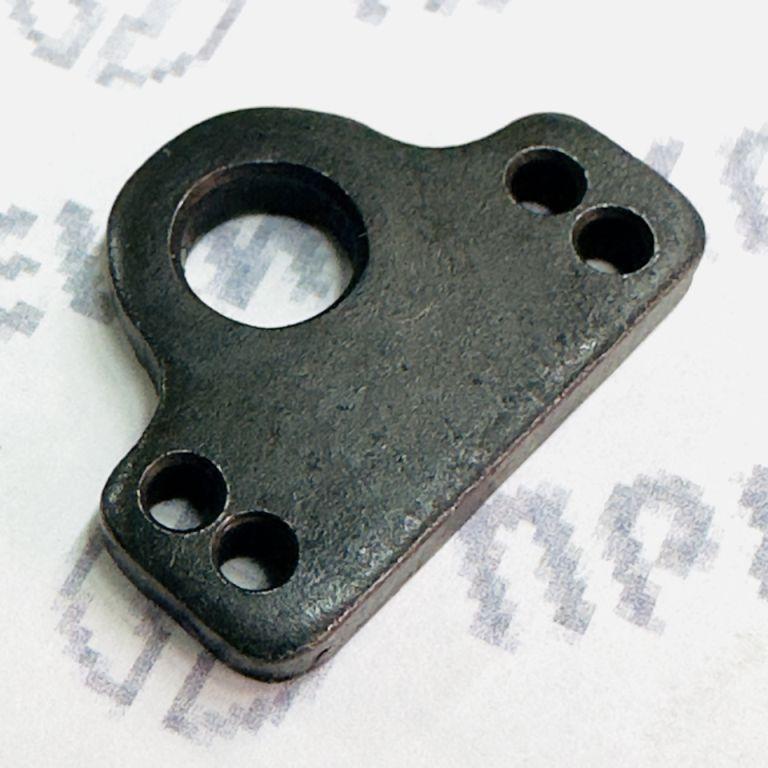

Серьга (планка) пружины регулятора ТНВД УТН-3-1110171-Г
Производитель: АО «Ногинский завод топливной аппаратуры» (АО «НЗТА»), Россия.
1. Назначение и характеристики
Функция: Соединительный элемент пружины регулятора частоты вращения в топливных насосах высокого давления (ТНВД). Обеспечивает точную передачу усилия пружины на механизм регулировки подачи топлива, влияя на стабильность работы дизельного двигателя.
Конструкция: Изготовлена из высокопрочной легированной стали, подвергнута термообработке для устойчивости к усталостным нагрузкам.
Ключевые параметры:
Габариты: Оптимизированы под компактный монтаж в регуляторе ТНВД.
Совместимость: Работает в паре с пружиной регулятора (например, УТН-5-1110187-Д).
2. Применяемость к ТНВД
Деталь используется в топливных насосах серии УТН-5 и 4УТНИ производства АО «НЗТА»:
Основные модели ТНВД:
4УТНИ-1111005-20 — для двигателей Д-243 (тракторы «Беларус-800/900/920», экскаваторы ЭО-3322А).
4УТНИ-Т-1111007-20 — для двигателей Д-245.12С (автомобили ЗИЛ-5301 «Бычок», автобусы ПАЗ).
4УТНИ-Т-1111007-400/600 — для Д-245 и Д-245С (погрузчики ТО-18Д, экскаваторы ЭО-4112А).
Другие совместимые насосы:
УТН-5-1110170-Г, УТН-5-1110187-Д (аналоги с идентичным креплением).
3. Совместимые двигатели и техника
Деталь применяется в дизельных двигателях Минского моторного завода (ММЗ) и Владимирского моторо-тракторного завода (ВМТЗ):
| Двигатель | Модель техники | Особенности ТНВД |
|---|---|---|
| Д-243 | Тракторы «Беларус-820», экскаваторы ЭО-3322А | ТНВД 4УТНИ-1111005-20 (ном. подача 104±2 мм³/цикл) |
| Д-245.12С | Автомобили ЗИЛ-5301, автобусы ПАЗ-3205 | ТНВД 4УТНИ-Т-1111007-20 (ход плунжера 10 мм) |
| Д-245С | Погрузчики ЗТМ-216, тракторы МТЗ-892 | ТНВД 4УТНИ-Т-1111007-600 (частота вращения 1100 об/мин) |
| Д-144 | Тракторы Т-40, катки ДУ-94 | ТНВД 4УТНИ-1111005-305/350 (2000 об/мин) |
4. Технические требования и качество
Стандарты производства: Соответствует ГОСТ Р ИСО 9001-2015 (сертификация системы менеджмента качества АО «НЗТА»).
Ресурс: Рассчитана на ≥ 10 000 часов работы в условиях вибрации и температур от -40°C до +120°C.
Аналоги: Замена неоригинальными деталями может нарушить балансировку регулятора, ведущую к неустойчивой работе двигателя.
5. Примечания
Поставки: Оригинальные запчасти доступны через сеть сервисных центров НЗТА (Россия, Белоруссия, Казахстан).
Рекомендации: Установка совместно с пружиной УТН-5-1110187-Д для сохранения проектного усилия натяжения.
Важно: При ремонте ТНВД необходимо проверять геометрию серьги — деформация приводит к отклонениям в цикловой подаче топлива и дымности выхлопа.
Деталь обеспечивает точность регулирования оборотов дизельных двигателей в сельхозтехнике, спецтранспорте и дорожной технике.
