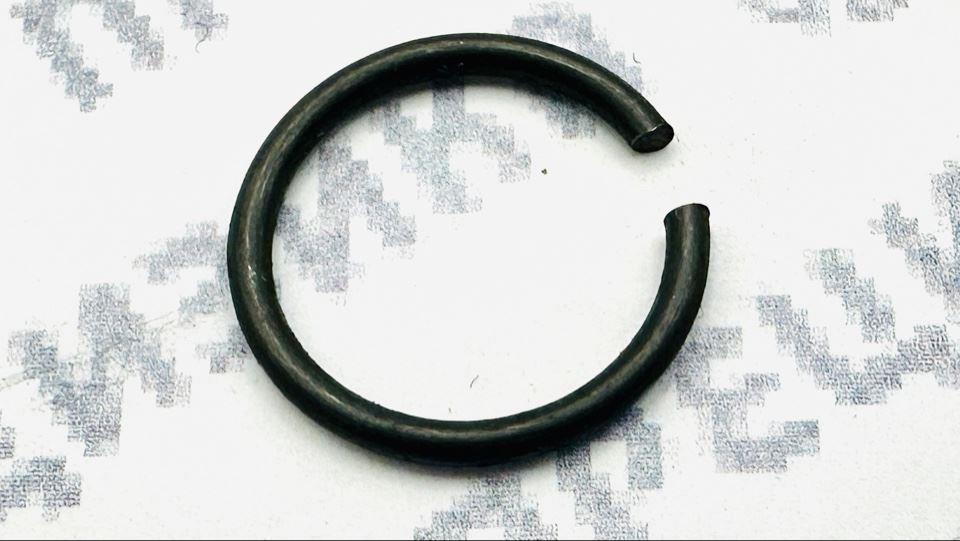

УТН-3.1110311-Б Кольцо стопорное НЗТА
Наименование: Кольцо стопорное с круглым сечением
Материал: пружинная сталь
Тип изделия: пружинное запорное устройство (фиксатор осевого положения)
Геометрические параметры: внешний диаметр 13 мм, внутренний диаметр 16 мм, толщина (сечение) 1,5 мм.
Стопорное кольцо УТН-3.1110311-Б представляет собой высокоточное упругое изделие с круглым поперечным сечением, изготовленное методом навивки из качественной пружинной стали с последующей термической обработкой. Конструктивно деталь относится к классу пружинных запорных устройств, не имеющих разрыва в традиционном понимании (замковое кольцо пружинного типа). Равномерное круглое сечение обеспечивает постоянство зажимного усилия по всей окружности при монтаже в канавку.
Назначение
Основное назначение кольца – надёжная осевая фиксация подвижных и неподвижных деталей в узлах топливной аппаратуры высокого давления. В конкретном применении кольцо используется для фиксации груза регулятора частоты вращения в топливном насосе высокого давления (ТНВД). Также деталь задействована при монтаже втулки УТН-3-1110145-10, предотвращая её смещение под воздействием пульсаций топлива и вибраций. Изделие воспринимает знакопеременные нагрузки, сохраняя упругость в течение всего межремонтного интервала насоса.
Модели ТНВД
Кольцо штатно применяется в топливных насосах высокого давления ряда УТН (унифицированный топливный насос) производства АО «НЗТА», а именно:
ТНВД УТН-3 (все модификации для V-образных дизелей)
УТН-3 с регуляторами частоты вращения всех типов (Р-3, Р-4, Р-6)
Насосы типа УТН устанавливались на дизельные двигатели второго и третьего поколения Ярославского моторного завода (ЯМЗ).
Кольцо полностью взаимозаменяемо для всех вышеперечисленных моделей при условии использования ТНВД УТН-3.
Аналоги
Изделие УТН-3.1110311-Б имеет полные конструктивные аналоги, которые могут быть использованы без доработок:
Кольцо стопорное 1110311 (без буквенного индекса) – выпускалось по чертежам НЗТА ранних серий
1110311-Б – основное обозначение по каталогу завода-изготовителя
Аналоги от сторонних производителей (ООО «Автодизель», ООО «Топливная аппаратура», ООО «ЯМЗ-сервис») при условии соблюдения геометрии 13×16×1,5 мм и круглого сечения из пружинной стали.
Рекомендуется приобретать детали с маркировкой НЗТА, гарантирующей точное соответствие техническим условиям ТУ 37.001.030-76.
Свойства (технические характеристики)
- Форма сечения: круглое (обеспечивает равномерное радиальное усилие, снижает риск перекоса при установке)
- Материал: сталь пружинная марок 65Г или 70 (ГОСТ 14959-79), после термообработки твёрдость HRC 40…48
- Упругая деформация: допускает многократное сжатие без остаточной деформации в пределах рабочих зазоров
- Устойчивость к среде: нейтральна к дизельному топливу, маслам, конденсату и вибрационным нагрузкам
- Диапазон рабочих температур: от –50 °C до +120 °C (сохранение упругих свойств)
- Совместимость: взаимозаменяема с посадочными канавками диаметром 16 мм и глубиной 1,5–1,7 мм по чертежу регулятора ТНВД УТН-3
- Ресурс: в нормальных условиях эксплуатации не требует замены в течение межремонтного пробега ТНВД (250–300 тыс. км для грузовых автомобилей)
- Покрытие: оксидированное или фосфатированное (по заказу) – для защиты от коррозии, допускается без покрытия для внутренней установки
Акционерное общество «Ногинский завод топливной аппаратуры» (бренд НЗТА) – одно из старейших и наиболее авторитетных специализированных предприятий России в области дизельной топливной аппаратуры. Завод основан в 1965 году, с 1970-х годов является головным разработчиком и серийным изготовителем ТНВД типа УТН для двигателей ЯМЗ. Продукция НЗТА полностью соответствует требованиям ОСТ 37.001.276-84 и международным стандартам качества ISO 9001:2015.
