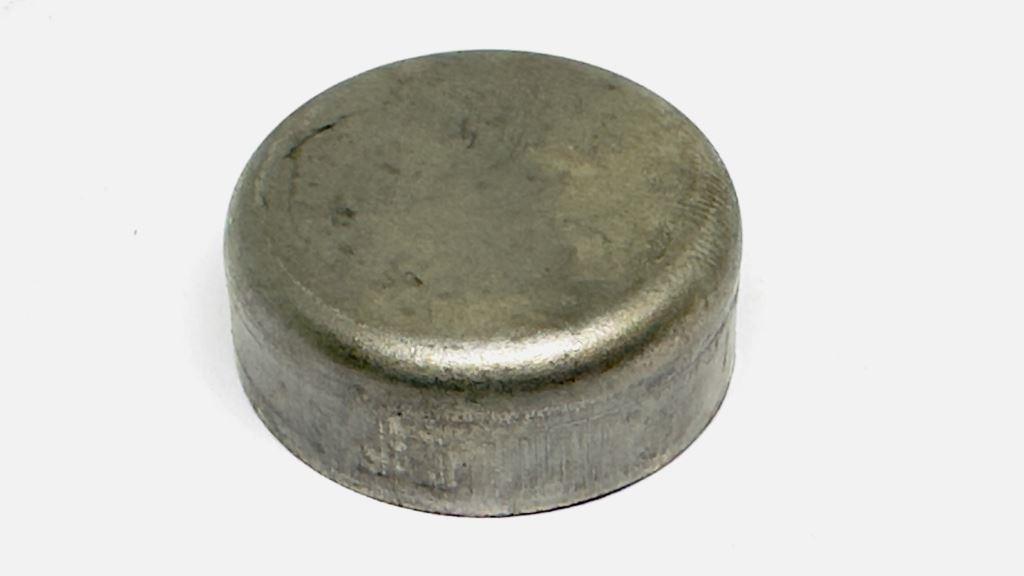

УТН-3-1111026-А2 Пробка НЗТА
Пробка УТН-3-1111026-А2 — заглушка корпуса ТНВД
Артикул: УТН-3-1111026-А2
Бренд: НЗТА
Производитель: Ногинский завод топливной аппаратуры, Россия
Тип детали: пробка корпуса топливного насоса высокого давления
1. Описание и конструктивные особенности
Пробка УТН-3-1111026-А2 предназначена для глухого закрытия технологических, сливных и канальных отверстий в корпусе топливного насоса высокого давления (ТНВД). Деталь имеет цилиндрическую форму и устанавливается в посадочное отверстие методом посадки с натягом. Резьбовая часть и шестигранная головка у данной пробки отсутствуют.
Конструктивные особенности
| Параметр | Характеристика |
|---|---|
| Форма | Цилиндрическая, гладкая |
| Способ фиксации | Посадка с натягом в отверстие корпуса |
| Уплотнение | Обеспечивается контактом по посадочной поверхности |
| Материал | Сталь |
| Защитное покрытие | Антикоррозионное |
| Масса | 0,010–0,0104 кг |
| Ремонтопригодность | Деталь разовая, повторная установка не предусмотрена |
Пробка не относится к прецизионным элементам топливной аппаратуры, однако её состояние и качество монтажа непосредственно влияют на герметичность корпуса ТНВД.
2. Назначение
Основное назначение пробки УТН-3-1111026-А2:
- постоянное глухое закрытие технологических и канальных отверстий в корпусе ТНВД;
- предотвращение утечек дизельного топлива;
- защита внутренних полостей от попадания пыли, грязи, влаги и воздуха;
- обеспечение герметичности корпуса топливного насоса.
Деталь применяется при заводской сборке ТНВД, а также при ремонте и восстановлении топливной аппаратуры.
3. Аналоги, обозначение, материал и технические характеристики
3.1. Обозначение и варианты написания
| Параметр | Значение |
|---|---|
| Основной артикул | УТН-3-1111026-А2 |
| Сокращённое обозначение | 1111026-А2 |
| Вариант без дефиса | 1111026А2 |
| Вариант с изменённым разделением | УТН-31111026-А2, УТН31111026А2 |
| Возможная ранняя редакция | УТН-3-1111026-А (требует проверки по чертежу) |
3.2. Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование | Пробка корпуса ТНВД |
| Артикул | УТН-3-1111026-А2 |
| Тип монтажа | Посадка с натягом |
| Материал | Сталь |
| Покрытие | Антикоррозионное |
| Масса | 0,010–0,0104 кг |
| Производитель | НЗТА, Ногинский завод топливной аппаратуры |
| Страна производства | Россия |
Точные посадочный диаметр, длина и допуски определяются по чертежу завода-изготовителя или каталогу конкретного ТНВД.
4. Применимость
Приведённый перечень является ориентировочным. Перед заказом требуется сверка с каталогом конкретного двигателя или топливного насоса.
4.1. Топливные насосы высокого давления
| Семейство ТНВД | Обозначения |
|---|---|
| 2УТНМ | 2УТНМ-1111005 |
| 3УТНИ | 3УТНИ-1111010 |
| 4УТНИ | 4УТНИ, 4УТНИ-1111005, 4УТНИ-1111005-А41, 4УТНИ-1111010, 4УТНИ-Т-1111005 |
| 4УТНМ | 4УТНМ, 4УТНМ-1111005, 4УТНМ-1111005-14Н, 4УТНМ-1111005-18Н, 4УТНМ-1111005-А41, 4УТНМ-1111410-01, 4УТНМ-П-1111005, 4УТНМ-П-1111010-30, 4УТНМ-Т-1111010-30, 4УТНМ-Э1 |
| УТН-5 | УТН-5, УТН-5-1111080, УТН-5П-1111005, УТН-5П-1111020-А2, УТН-5П-1111030-А2, УТН-5ПА-1100150, УТН-5ПА-1111010-А |
| Прочие | 627.1111005.00 |
4.2. Двигатели
| Двигатели | Применяемые ТНВД | Основная техника |
|---|---|---|
| Д-240, Д-241, Д-242, Д-243, Д-244 | 4УТНИ, 4УТНМ, УТН-5 | МТЗ-80/82, ЮМЗ-6, Беларус-520/550 |
| Д-245, Д-245.1, Д-245.5, Д-245.7, Д-245.8, Д-245.9, Д-245.12С, Д-245.30 Е2 | 4УТНИ, 4УТНИ-Т | МТЗ-100/102, МТЗ-890/892, ЗИЛ-5301, ГАЗ, МАЗ, ПАЗ |
| Д-65, Д-65А-С, Д-65М, Д-65М1Л, Д-65Н, Д-75 | УТН-5, УТН-5П, 4УТНМ | ЮМЗ-6, ДТ-75, погрузчики |
| Д-144, Д-145Т, Д-21, Д-120, Д-120С | 4УТНМ, УТН-5 | Т-25, Т-30, Т-40, ВТЗ |
| А-41, СМД-14Н, СМД-18Н, РМ-80 | 4УТНМ, 4УТНИ | ДТ-75, ДТ-75М, ТДТ-55, ЛХТ-55 |
| Д-248, Д-260, Д-260.8S2-850, Д-265 | УТН-5, 4УТНИ | МТЗ-1221, МТЗ-1523, комбайны, автобусы МАЗ |
| Д-50, Д-50Л | УТН-5 | МТЗ-50/52, Т-54В |
4.3. Техника
| Группа техники | Модели |
|---|---|
| Тракторы МТЗ | МТЗ-50, МТЗ-50Л, МТЗ-50Х, МТЗ-52, МТЗ-52Л, МТЗ-80, МТЗ-80.1, МТЗ-82, МТЗ-100, МТЗ-102, МТЗ-890, МТЗ-892 |
| Тракторы Беларус | Беларус-520, Беларус-550, Беларус-1221, Беларус-1523, Беларус-1523.3, Беларус-2822 |
| Тракторы ЮМЗ | ЮМЗ-6, ЮМЗ-6Л, ЮМЗ-6М |
| Гусеничная техника | ДТ-75, ТДТ-55, ТДТ-55А, ЛХТ-55, ЛХТ-100, ЛХТ-100Б |
| Универсально-пропашные тракторы | Т-25, Т-25А, Т-30, Т-30А, Т-40, Т-40М, Т-16, ВТЗ-2032, ВТЗ-30СШ, ХТЗ Т-25, ХТЗ Т-30, ХТЗ Т-40 |
| Спецтехника | ЭО-3323, ЭО-3323А, ДЗ-42, ДЗ-54, ДЗ-162, Борэкс-3106, ВГ-1201, погрузчики |
| Автомобильная техника | ЗИЛ-5301, ГАЗ, МАЗ, КамАЗ, ПАЗ, ЛАЗ |
| Дизель-генераторы | АД-30, АД30-Т400-1ВП, ДГА 25, ЭД30-Т400-1ВП |
5. Правила подбора и замены
- Подбор детали. Пробка подбирается по каталогу конкретного ТНВД. Основной номер для заказа — УТН-3-1111026-А2 или 1111026-А2.
- Проверка посадочного отверстия. Посадочное отверстие в корпусе ТНВД должно быть очищено от загрязнений, остатков топлива и следов коррозии. Поверхность не должна иметь задиров, трещин и глубоких рисок.
- Снятие старой пробки. Демонтаж изношенной или повреждённой пробки выполняется при помощи съёмника или высверливанием. Не допускается повреждение посадочного отверстия корпуса ТНВД.
- Подготовка к установке. Перед монтажом посадочное место очищается и обезжиривается. При необходимости применяется герметик согласно технологии ремонта.
- Установка. Пробка монтируется с использованием оправки, равномерно, без перекосов. Ударное воздействие непосредственно по пробке не допускается.
- Повторное использование. Повторная установка демонтированной пробки не допускается. При ремонте устанавливается новая деталь.
- Контроль после установки. После монтажа проверяется отсутствие подтеканий топлива и нарушений герметичности корпуса ТНВД.
6. О производителе и качестве продукции
Ногинский завод топливной аппаратуры (НЗТА) — российское предприятие, специализирующееся на выпуске топливных насосов высокого давления и комплектующих для дизельных двигателей.
Номенклатура завода включает детали для ТНВД семейств УТН, 4УТНИ, 4УТНМ и других модификаций. Продукция поставляется по конструкторской документации, проходит контроль геометрических параметров, посадочных размеров и защитных покрытий.
Пробка УТН-3-1111026-А2 относится к унифицированным элементам топливной аппаратуры и применяется в составе нескольких модификаций ТНВД.
7. Сводная информация
| Параметр | Значение |
|---|---|
| Артикул | УТН-3-1111026-А2 |
| Сокращённое обозначение | 1111026-А2 |
| Бренд | НЗТА |
| Производитель | Ногинский завод топливной аппаратуры |
| Страна производства | Россия |
| Тип детали | Пробка корпуса ТНВД |
| Способ установки | Посадка с натягом |
| Материал | Сталь |
| Покрытие | Антикоррозионное |
| Масса | 0,010–0,0104 кг |
Перед заказом рекомендуется сверка по каталогу конкретного ТНВД, а также проверка посадочного отверстия и размеров заменяемой детали.
