УТН-5-1110240И1 Ступица грузов в сборе НЗТА

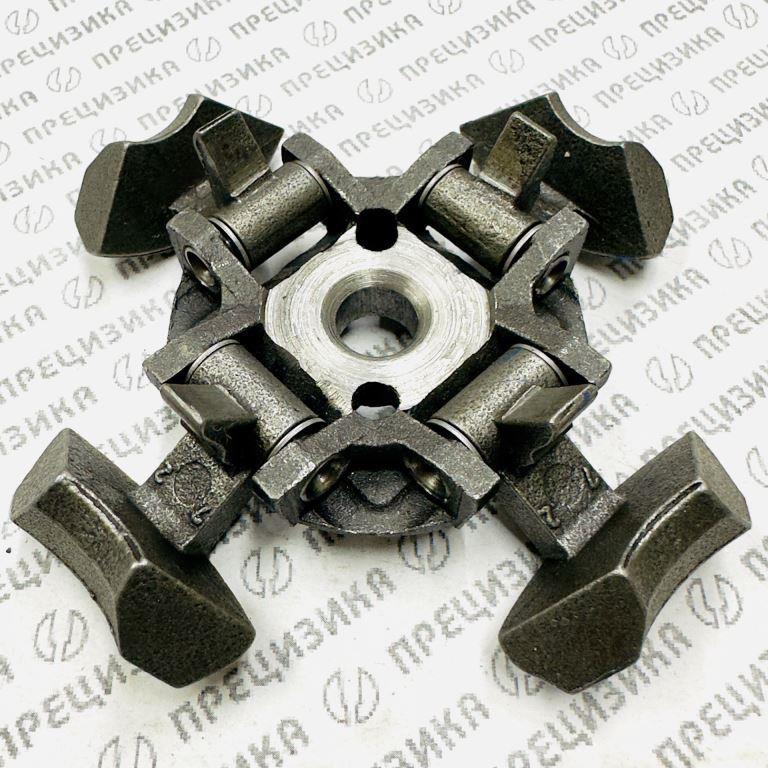

Ступица грузов в сборе УТН-5-1110240И1
Артикул: УТН-5-1110240И1
Бренд: НЗТА
Производитель: АО «Ногинский завод топливной аппаратуры» (Россия)
1. Описание и конструктивные особенности
Ступица грузов УТН-5-1110240И1 представляет собой сборочную единицу центробежного регулятора частоты вращения, устанавливаемого на топливные насосы высокого давления (ТНВД) рядного типа. Деталь является оригинальной продукцией АО «НЗТА» и поставляется в сборе, что обеспечивает точность сопряжения элементов и упрощает процесс ремонта топливной аппаратуры.
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Тип узла | Ступица (крестовина) грузов регулятора |
| Исполнение | В сборе (с держателями или осями грузов) |
| Функция в механизме | Восприятие центробежных сил от вращающихся грузов и передача усилия на муфту регулятора |
| Материал изготовления | Легированная сталь, устойчивая к износу и механическим нагрузкам |
| Совместимость | Механические всережимные регуляторы ТНВД (включая модификации с корректором пуска и противодымным корректором) |
Деталь обеспечивает стабильную геометрию узла при высоких оборотах коленчатого вала, что напрямую влияет на равномерность подачи топлива и устойчивость работы двигателя на переходных режимах.
2. Назначение
Ступица грузов предназначена для использования в качестве комплектующей части при ремонте и восстановлении топливных насосов высокого давления дизельных двигателей.
Основные задачи узла
- Обеспечение вращения грузов регулятора.
- Передача радиального перемещения грузов на осевое перемещение муфты.
- Поддержание заданной скоростной характеристики двигателя (всережимное регулирование).
3. Аналоги, типоразмер и обозначение
Заводская маркировка и каталожные номера детали могут незначительно видоизменяться в зависимости от версии каталога.
| Каталожный номер (OEM) | Примечание |
|---|---|
| УТН-5-1110240И1 | Основной артикул |
| УТН.5-1110240И1 | Вариант написания с точкой |
| УТН-5-1110240-И | Альтернативная маркировка |
Габаритные и весовые параметры (справочно)
| Параметр | Значение |
|---|---|
| Вес нетто (деталь) | ~ 0.3 – 0.7 кг (зависит от комплектации грузами) |
| Вес брутто (в упаковке) | ~ 3.0 кг |
| Габариты упаковки (Д x Ш x В) | 230 x 230 x 30 мм |
4. Технические характеристики и применимость
Данная ступица применяется в топливной аппаратуре, устанавливаемой на широкий спектр дизельных двигателей производства ММЗ и ВТЗ.
4.1. Применимость по моделям ТНВД
Ступица совместима со следующими моделями насосов:
| Серия ТНВД | Модели ТНВД | Примечание |
|---|---|---|
| 4УТНИ | 1111005-20 | Для двигателей Д-243 |
| 1111007-420, 1111007-430 | Для двигателей Д-243/Д-244 | |
| 1111007-315 | Для двигателя Д-144 (ВТЗ) | |
| 4УТНЭ | 1111007-100, 1111007-110 | Для двигателей Д-246.1, Д-246.2 |
| 2УТНИ | 1111005-15 | Для двигателя Д-120 |
4.2. Применимость по двигателям
| Марка двигателя | Завод-изготовитель | Тип охлаждения | Основное применение |
|---|---|---|---|
| Д-242 / Д-243 / Д-244 | ММЗ (Минский моторный) | Жидкостное | Тракторы МТЗ (Беларус) класса 0.6–1.4 |
| Д-245 / Д-246 | ММЗ (Минский моторный) | Жидкостное / Турбо | Тракторы, погрузчики, генераторы |
| Д-144 | ВМТЗ (Владимирский) | Воздушное | Тракторы Т-40, ЛТЗ-55, дорожная техника |
| Д-120 | ВМТЗ (Владимирский) | Воздушное | Самоходные шасси Т-16, малая механизация |
4.3. Применяемость по технике
Перечень техники, где может использоваться данная ступица, включает, но не ограничивается:
| Категория техники | Модели |
|---|---|
| Тракторы | МТЗ-80/82, Беларус-520, Беларус-820, Беларус-892, Беларус-920, Т-40, ЛТЗ-55 |
| Спецтехника (шасси) | Т-16МГ, ВТЗ-30СШ |
| Погрузчики | Амкодор 325 (ТО-18), ПУМ-500, вилочные погрузчики 4014Д, 40811 |
| Экскаваторы | ЭО-3322А, ЭО-3323А, ЭО-4112А |
| Дорожная техника | Катки ДУ-47, ДУ-63, Автогрейдеры ДЗ-180 |
| Энергетика | Дизель-генераторные установки АД-16, ЭД-16, компрессорные станции |
5. Правила подбора и замены
При подборе и замене ступицы необходимо руководствоваться следующими правилами:
- Идентификация ТНВД: Перед заказом необходимо сверить модель насоса, указанную на заводской табличке ТНВД, с перечнем совместимости (Раздел 4.1). Использование детали на несоответствующем насосе может привести к некорректной работе регулятора.
- Проверка маркировки: Допускается установка деталей с маркировкой
УТН-5-1110240И1иУТН.5-1110240И1(данные обозначения являются идентичными). - Комплектность: При замене рекомендуется одновременно оценивать состояние сопряженных деталей: оси грузов, грузов, муфты регулятора, пружин. Установка новой ступицы на изношенные грузы может не дать ожидаемого результата по точности регулировки.
- Квалификация: Установка и последующая регулировка ТНВД (настройка цикловой подачи, пускового зазора) должны производиться на специализированных стендах (например, ДД-10 или СДМ) квалифицированным персоналом.
6. О производителе и качестве продукции
АО «Ногинский завод топливной аппаратуры» (НЗТА) — российское предприятие, специализирующееся на производстве топливной аппаратуры для дизельных двигателей. Завод исторически является основным поставщиком ТНВД для двигателей Минского моторного завода (ММЗ) и Владимирского моторо-тракторного завода (ВМТЗ).
Характеристики качества продукции НЗТА
| Критерий | Показатель |
|---|---|
| Стандарты | Соответствие требованиям КД (конструкторской документации) заводов-потребителей, ГОСТ, ТУ |
| Контроль | Многоступенчатый ОТК, включая контроль геометрии и твердости поверхностей |
| Ресурс | Оригинальные детали рассчитаны на полный межремонтный ресурс топливного насоса |
| Конкурентное преимущество | Точность обработки посадочных мест, исключающая дисбаланс и биения в зоне высоких оборотов |
Использование оригинальной ступицы НЗТА исключает риски, связанные с установкой контрафактной продукции, которая может иметь отклонения по твердости металла и соосности отверстий,
