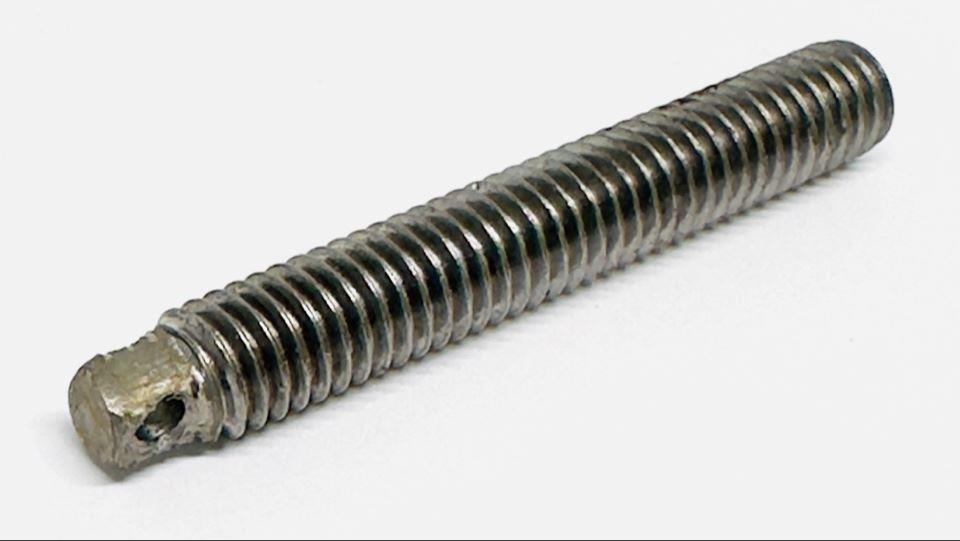

УТН-5-1110401-Б3 Винт регулировочный НЗТА
Винт регулировочный УТН-5-1110401-Б3 НЗТА
Описание
Деталь представляет собой регулировочный винт, являющийся составным элементом регулятора частоты вращения рядных топливных насосов высокого давления (ТНВД) производства АО «Ногинский завод топливной аппаратуры». Изделие предназначено для точной механической настройки скоростного режима и коррекции параметров регулятора. Конструктивно винт обеспечивает фиксацию положения промежуточных рычагов и тяг, определяющих зависимость цикловой подачи топлива от частоты вращения коленчатого вала двигателя.
Расположение
Устанавливается в крышке регулятора или непосредственно в его корпусе на топливном насосе. Входит в кинематическую цепь механизма управления рейкой насоса, взаимодействуя с рычагом регулятора и пружиной всережимного регулятора.
Модели ТНВД
Регулировочный винт УТН-5-1110401-Б3 применяется в следующих моделях топливных насосов высокого давления, выпускаемых АО «НЗТА»:
- УТН-5 — базовая модель насоса, в регуляторе которой используется данная деталь.
- УТНМ (включая модификации 4УТНМ и 2УТНМ) — в регуляторах частоты вращения этих топливных насосов.
Деталь является стандартным винтом регулятора для указанных серий ТНВД.
Назначение
Предназначен для регулировки номинальной частоты вращения, настройки начала действия регулятора и коррекции степени неравномерности подачи топлива при изменении нагрузки. Винт позволяет выставить требуемое натяжение пружины регулятора, фиксируя положение рычажной системы, чем обеспечивается стабильность заданных скоростных характеристик двигателя.
Типоразмер и обозначение
Расшифровка обозначения:
- УТН-5 — серия топливного насоса;
- 1110401 — номер детали в конструкторской документации;
- Б3 — индекс исполнения (группа взаимозаменяемости).
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | УТН-5-1110401-Б3 |
| Бренд | НЗТА |
| Тип изделия | Винт регулировочный регулятора |
| Материал | Сталь конструкционная легированная, термообработанная |
| Масса, кг | 0,0064 |
| Покрытие | Химическое оксидирование (воронение) или фосфатирование |
| Резьба | Метрическая, специальный мелкий шаг, класс точности по КД |
Применимость
| Марка ТНВД | Тип техники | Двигатель |
|---|---|---|
| УТН-5 | Тракторы ДТ-75, Т-150К, комбайны | СМД-14, СМД-60, СМД-18 |
| УТНМ | Тракторы МТЗ-80, МТЗ-82, ЮМЗ-6, экскаваторы | Д-240, Д-243, Д-65 |
| 4УТНМ | Тракторы МТЗ-80/82, МТЗ-100, компрессорные станции | Д-240, Д-243, Д-245 |
| 2УТНМ | Тракторы Т-25, самоходные шасси, малогабаритная спецтехника | Д-144, Д-21 |
Правила подбора и замены
Подбор осуществляется строго по артикулу и индексу исполнения (Б3). Замена детали на аналог без полного соответствия обозначения не допускается. Деталь предназначена для установки исключительно в насосы производства АО «НЗТА»; для ТНВД иных производителей применяются винты других артикулов согласно их конструкторской документации. Перед монтажом необходимо сверить параметры резьбы, диаметр и длину винта с эталонными значениями, указанными в руководстве по ремонту конкретного ТНВД. Установка и последующая регулировка регулятора выполняются квалифицированным персоналом на поверочном стенде с использованием тахометра и фиксацией контрольных точек скоростной характеристики.
О производителе
АО «Ногинский завод топливной аппаратуры» (НЗТА, Московская обл., г. Ногинск) — предприятие, специализирующееся на разработке, производстве и сервисном сопровождении рядных топливных насосов высокого давления, форсунок, плунжерных пар и запасных частей для дизельных двигателей. Продукция изготавливается в соответствии с действующей конструкторской документацией и техническими условиями предприятия-изготовителя.
