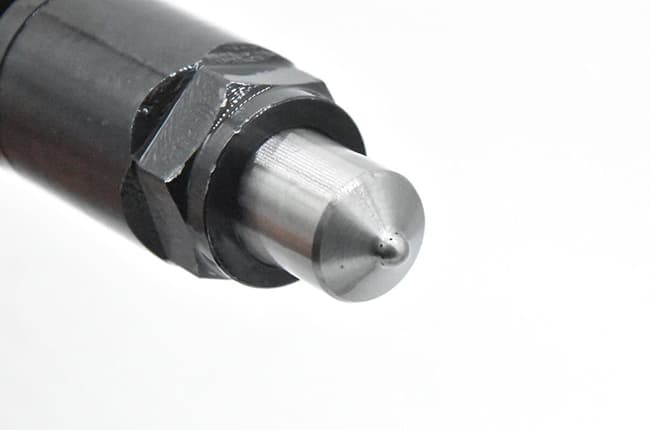

Разновидности и различия распылителей дизельных форсунок Common Rail
Разновидности и различия распылителей дизельных форсунок Common Rail
Форсунка Common Rail — ключевой элемент современной дизельной системы впрыска, а ее сердцем является распылитель (другое название — сопло). Именно он окончательно формирует топливный факел, отвечая за качество распыления, смесеобразование и, как следствие, за мощность, экономичность и экологичность двигателя. Конструкция и геометрия распылителя — основные критерии их классификации и различий.
Ключевые параметры различий распылителей
1. Количество и расположение отверстий
Это один из главных параметров, напрямую влияющий на качество смесеобразования.
Многоканальные распылители: Современный стандарт. Количество отверстий варьируется от 5-6 до 8-10 и более в самых продвинутых двигателях. Большее число отверстий позволяет уменьшить диаметр каждого из них, что улучшает распыление (создает более мелкие капли) и обеспечивает более равномерное распределение топлива по объему камеры сгорания. Это приводит к более полному сгоранию, снижению расхода топлива и уровня сажи в выхлопе.
Расположение отверстий: Отверстия могут быть drilled (сверленые) или ground (шлифованные, более точные). Их оси могут быть параллельными или расходиться под строго рассчитанными углами для оптимального заполнения конкретной камеры сгорания.
2. Диаметр отверстий
Диаметр напрямую влияет на пропускную способность форсунки и скорость подачи топлива.
Малый диаметр: Улучшает распыление (мелкие капли) но может ограничивать производительность форсунки на высоких оборотах и при большой нагрузке. Требует更高ого качества топлива из-за риска засорения.
Большой диаметр: Обеспечивает высокую производительность, но может ухудшать качество распыла (крупные капли) на малых нагрузках, повышая дымность.
3. Геометрия и форма отверстий
Современные технологии позволяют создавать отверстия сложной формы, что кардинально влияет на характеристики факела.
Коническая форма (конусность): Входное отверстие больше выходного. Это снижает гидравлическое сопротивление, увеличивает скорость потока на выходе и улучшает распыление.
Цилиндрическая форма: Классический вариант, более прост в производстве.
Ступенчатая форма: Позволяет точно управлять гидравлическими характеристиками и формированием факела.
4. Угол распыла (угол конуса факела)
Угол между осями крайних отверстий строго рассчитывается под геометрию камеры сгорания (поршня) конкретного двигателя.
Узкий угол (~70°-120°): Используется в двигателях с вихрекамерными или предкамерными камерами сгорания.
Широкий угол (~140°-160°): Характерен для двигателей с непосредственным впрыском и объемным смесеобразованием. Обеспечивает распределение топлива по всему объему камеры, не задевая стенки цилиндра и поршня.
5. Тип запирания иглы
Конструкция нижней части распылителя определяет, как игла перекрывает подачу топлива.
Стандартный распылитель (Orifice Nozzle): Игла перекрывает топливные каналы в верхней части распылителя. Сами каналы остаются заполненными топливом после впрыска, что может приводить к незначительному подтеканию и нагарообразованию.
Распылитель с конусом в седле (Valve Covered Orifice - VCO): Игла своим запирающим конусом садится непосредственно в нижней части распылителя, физически перекрывая выходные отверстия. Это практически исключает подтекание топлива после впрыска и снижает нагарообразование. Более современный и экологичный тип.
6. Материал изготовления и покрытие
Распылители работают в условиях экстремальных давлений (до 3000 бар) и температур. Для их изготовления применяются высоколегированные инструментальные стали. Для повышения износостойкости и сопротивления кавитации (разрушению поверхности из-за схлопывания пузырьков пара) часто наносят упрочняющие покрытия, например, керамические.
Связь типа распылителя с видом форсунки
Электромагнитные форсунки: Чаще используют стандартные распылители (Orifice). Скорость срабатывания соленоида ограничивает возможность многократного впрыска за один цикл.
Пьезоэлектрические форсунки: Благодаря сверхвысокой скорости срабатывания (в 3-4 раза быстрее соленоида) позволяют реализовать сложные алгоритмы впрыска (например, 5-7 подач за цикл). Для них часто применяются более совершенные распылители типа VCO и с большим количеством отверстий сложной геометрии, чтобы полностью реализовать преимущества точного управления.
Заключение
Разнообразие распылителей форсунок Common Rail — это результат постоянной оптимизации процесса сгорания под жесткие экологические нормы и требования к экономичности. Выбор конкретного типа распылителя (количество, диаметр и форма отверстий, угол распыла, тип запирания) инженеры проводят на этапе проектирования двигателя, исходя из формы камеры сгорания, системы наддува и требуемых характеристик.
Понимание этих различий важно не только для конструкторов, но и для специалистов по диагностике и ремонту, так как замена форсунки на неподходящий тип или с отличными параметрами распылителя неизбежно приведет к ухудшению работы двигателя и повышенному износу.
