Анализ проблемы износа седла клапана форсунки Common Rail

Анализ проблемы износа седла клапана форсунки Common Rail

Введение: Высокие технологии — высокие риски

Топливная система Common Rail — это высокоточный гидравлический комплекс, где форсунки выполняют роль финального и самого критичного исполнительного устройства. Их задача — обеспечить дозированный, моментальный и герметичный впрыск топлива под экстремальным давлением (до 2500 бар и выше).

В этих условиях седло клапана (прецизионная посадочная поверхность, на которую садится запорный элемент — игла или шарик) становится ключевым элементом герметичности. Его преждевременный износ — не просто частая неисправность, а системная проблема, ведущая к каскадным отказам: резкому падению мощности, увеличению расхода топлива, нарушению экологических норм (высокий выброс сажи) и критической нагрузке на другие узлы системы (ТНВД, топливная рампа).

Детальный механизм износа: от причины к следствию

Износ происходит не сам по себе, а является следствием нарушения строгих условий эксплуатации. Механизмы разрушения носят комбинированный характер.

1. Абразивный износ: главный враг прецизиона

• Механизм: Низкое качество дизельного топлива — источник мелкодисперсных абразивных частиц (окислы кремния, металлическая пыль, песок). Размер этих частиц соизмерим с зазорами в форсунке (1-3 мкм). В момент посадки клапана на седло под высоким давлением эти частицы вдавливаются в мягкие металлические поверхности, выступая в роли резца.

• Динамика: Процесс носит кумулятивный характер. Каждая микроцарапина становится концентратором напряжения и ловушкой для новых частиц. С каждым циклом работы (до нескольких раз в секунду) повреждения усугубляются.

• Результат: Образование на поверхности седла концентрических канавок и рисок. Это напрямую нарушает геометрию уплотнительного конуса, приводя к постоянной утечке топлива из высоконапорной магистрали в сливную.

2. Кавитационная эрозия и коррозионно-механическое разрушение: тихий убийца

• Механизм: Вызван присутствием в топливе воды и агрессивных химических соединений (серы, кислот).

  • Кавитация: В зонах резкого перепада давления (при закрытии клапана) происходит вскипание топлива и схлопывание микроскопических пузырьков пара. Энергия их схлопывания создает ударные нагрузки, вырывающие микрочастицы металла с поверхности седла.

  • Коррозия: Агрессивные компоненты химически разъедают и делают хрупким поверхностный слой материала.

• Синергетический эффект: Коррозия ослабляет металл, а кавитация и абразивы легко удаляют этот ослабленный слой. Поверхность становится пористой и шероховатой, что ускоряет последующий абразивный износ.

• Результат: Потеря герметичности даже при визуально отсутствии глубоких повреждений.

3. Нарушение смазывающей способности топлива: экзогенный фактор

• Механизм: Дизельное топливо обладает строго определенными смазывающими свойствами (lubricity). Добавление посторонних веществ — бензина (для «разморозки»), спиртосодержащих присадок, неспецифицированных масел — кардинально меняет его химический состав и физические свойства.

• Результат: Исчезает защитная топливная пленка между трущимися поверхностями клапана и седла. Возникает режим граничного и сухого трения, сопровождающийся локальным перегревом, заеданием, пластической деформацией и выкрашиванием материала.

4. Эксплуатационно-сервисные факторы: человеческий фактор

• Механизм: Пропуск сроков замены топливного фильтра тонкой очистки приводит к его насыщению и потере фильтрующей способности. Вместо того чтобы задерживаться, абразивные частицы проходят сквозь него и поступают прямо в форсунки.

• Результат: Фактически, система работает без главной линии защиты, что гарантированно приводит к ускоренному износу не только седла клапана, но и плунжерных пар ТНВД и распылителей.

Клиническая картина: симптомы и диагностика

Симптоматика является прямым следствием потери герметичности седла клапана.

Методы точной диагностики:

• Замер обратного слива по цилиндрам — ключевой метод, прямо указывающий на негерметичность конкретной форсунки.

• Акустический анализ (стетоскопом) — прослушивание стука срабатывания форсунок. Неисправная может звучать иначе.

• Электронная диагностика — считывание параметров давления в рампе в реальном времени и кодов ошибок.

• Стендовая проверка на стенде — самый точный метод, позволяющий проверить производительность, герметичность и качество распыла.

Методы устранения и стратегия выбора

1. Радикальный и надежный метод: Замена узла

• Что делается: Замена корпуса клапана (мультипликатора) в сборе и распылителя на оригинальные новые детали.

• Преимущества: Гарантированное восстановление геометрии и герметичности. Предсказуемый и долгосрочный ресурс.

• Недостатки: Высокая стоимость оригинальных запчастей.

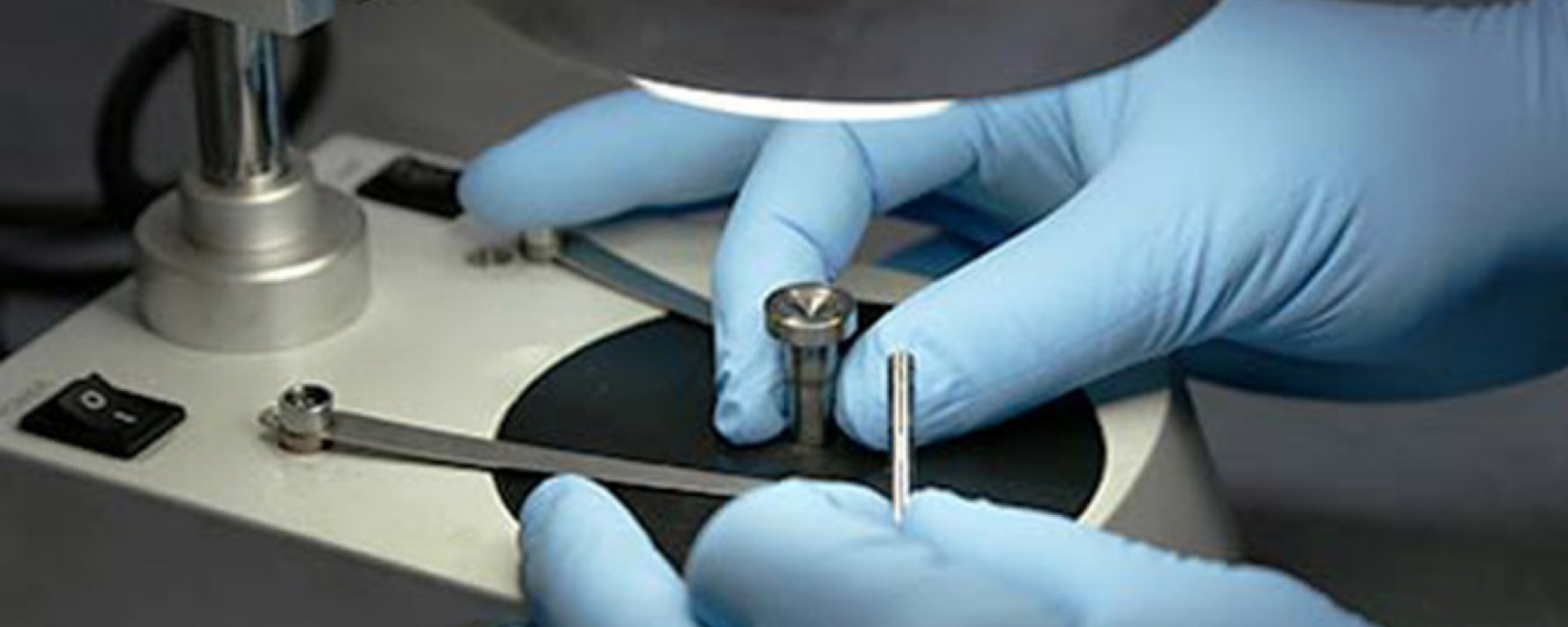

2. Восстановительный метод: Притирка седла

• Что делается: С помощью специальной пасты и инструмента поврежденная поверхность седла «притирается» для восстановления геометрии и уплотнительного контура.

• Преимущества: Относительно низкая стоимость.

• Недостатки и риски:

  • Требует высочайшей квалификации мастера.

  • При изменении геометрии необходимо корректировать толщину калибровочных шайб для компенсации «выбранного» металла и восстановления давления открытия.

  • Применим только при незначительных повреждениях. При глубоких канавках бесполезен.

  • Срок службы после качественной притирки все равно меньше, чем у новой детали.

3. Обязательный этап: Регулировка
После любого ремонта критически важна регулировка усилия пружины клапана (с помощью калибровочных шайб) для установки правильного давления начала впрыска. Без этого этапа работа форсунки будет некорректной.

Заключение: Философия надежности

Износ седла клапана форсунки Common Rail — это не случайная поломка, а закономерный результат нарушения условий, предъявляемых к высокоточной системе. Экономия на качестве топлива и техническом обслуживании неминуемо оборачивается многократно большими затратами на ремонт.

Таким образом, наиболее эффективная и экономичная стратегия — это профилактика:

1. Качественное топливо: Заправка на проверенных АЗС.

2. Своевременная замена фильтров: Строгое соблюдение регламента, а в условиях России — частое сокращение интервала замены.

3. Отказ от непроверенных присадок: Использование только топливных добавок, одобренных производителем автомобиля.

4. Регулярная диагностика: Включение замера обратного слива в перечень стандартных процедур при каждом ТО.

Инвестиции в профилактику — это прямая инвестиция в долговечность и экономичную работу всего силового агрегата.
