Диагностика и последствия подклинивания форсунок Common Rail в современных дизельных системах
Руководство по диагностике и решению проблемы подклинивания форсунок Common Rail
1. Введение в проблему подклинивания форсунок Common Rail
Современные дизельные двигатели, оснащенные системой Common Rail, представляют собой высокотехнологичные агрегаты, где топливо впрыскивается под давлением до 2500 бар. Форсунки изготовлены с допусками в 1 микрон, что обеспечивает высокую эффективность, но одновременно делает их уязвимыми к загрязнениям и износу. Подклинивание иглы распылителя — неполное или затрудненное движение иглы в ее направляющем канале — одна из наиболее распространенных неисправностей, которая может привести к серьезным последствиям для двигателя. Проблема может проявляться как в открытом, так и в закрытом положении иглы.
2. Основные симптомы подклинивания форсунки
Неровная работа двигателя и плавающие обороты: Неравномерная подача топлива приводит к нестабильной работе на холостом ходу, "подхватам" и "провалам" оборотов.
Изменения в выхлопных газах:
Черный дым: Неполное сгорание из-за неравномерной подачи.
Сизый или белый дым: Распылитель подклинивает в открытом состоянии, топливо попадает в цилиндр без воспламенения.
Пена при откручивании гайки топливопровода: Свидетельствует о заклиненной игле и проникновении выхлопных газов в топливную систему.
Ухудшение характеристик двигателя: Затрудненный запуск (особенно на холодную), потеря мощности, повышенный расход топлива (на 30–50%).
Стук и "жесткая работа" дизеля: Неравномерное сгорание топлива, особенно заметное на низких оборотах.
Таблица: Сравнение симптомов при разных типах подклинивания
| Симптом | Подклинивание в открытом положении | Подклинивание в закрытом положении |
|---|---|---|
| Цвет выхлопа | Сизый или белый дым | Черный дым |
| Работа на холостом ходу | Неустойчивая, двигатель может глохнуть | Неустойчивая, пропуски воспламенения |
| Расход топлива | Значительно увеличен | Незначительно увеличен |
| Последствия | Попадание топлива в масло, закоксовывание | Перегрев распылителя, прогорание поршня |
3. Причины подклинивания иглы распылителя
Низкое качество топлива и загрязнения: Твердые примеси (песок, металлическая стружка), смолистые отложения, вода в топливной системе.
Перегрев форсунки: Прорыв газов из-за поврежденных прокладок, неравномерный нагрев, остановка двигателя после нагрузки без остывания ("пригорание" топлива).
Механические повреждения и деформации: Деформация корпуса при неправильной затяжке, износ направляющей иглы, повреждение пружины.
Неправильная установка: Отсутствие или неправильная установка уплотнительных шайб, несоблюдение моментов затяжки, перекос форсунки.
4. Методы диагностики подклинивания форсунок
4.1. Компьютерная диагностика и анализ кодов неисправностей (P0200-P0204, P0261-P0264)
Современные диагностические системы позволяют выявить проблемы без демонтажа. Помимо общих кодов (например, P0087 - "Низкое давление в топливной рампе"), критически важны коды, указывающие на неисправности в цепях управления форсунками.
Группа кодов P0200-P0204: Неисправность цепи управления форсунки
P0200 — Неисправность цепи форсунки (общий код): ECU обнаружил общую ошибку в цепи управления.
P0201-P0204 — Неисправность цепи форсунки цилиндра 1-4: ECU обнаружил обрыв или короткое замыкание в цепи управления конкретной форсункой.
Возможные причины: Обрыв или КЗ провода, неисправность электромагнита/пьезоэлемента форсунки, плохой контакт в разъеме.
Группа кодов P0261-P0264: Дисбаланс цилиндров / Неисправность форсунки
P0261-P0264 — Цепь управления форсунки цилиндра 1-4: недостаточная производительность / дисбаланс: ECU определяет, что цилиндр вносит недостаточный вклад в мощность из-за малой дозы впрыска.
Возможные причины (прямо связанные с подклиниванием): Механическое подклинивание иглы в закрытом положении, сильное загрязнение распылителя, износ седла клапана (утечки).
Алгоритм диагностики при данных кодах:
Очистка кодов и тестовая поездка.
Визуальный осмотр разъемов и проводки.
Проверка сопротивления обмотки форсунки (для соленоидных).
Проверка обратного слива (подтвердит низкую производительность или утечку).
Перестановка форсунок: Если ошибка переходит на другой цилиндр — виновата форсунка. Если остается на том же — проблема в проводке или ECU.
4.2. Проверка обратного слива форсунок
К сливным штуцерам присоединяются мерные емкости.
Двигатель запускается на холостом ходу.
Измеряется количество топлива от каждой форсунки. Неравномерный слив указывает на проблемную форсунку.
4.3. Другие методы диагностики
Акустическая диагностика: Прослушивание работы форсунок стетоскопом.
Визуальный осмотр после демонтажа: Наличие нагара, повреждений, следов перегрева.
Стендовая проверка: Проверка давления открытия, формы факела, производительности, герметичности.
Таблица: Диагностические методы и их эффективность
| Метод диагностики | Точность | Сложность | Необходимое оборудование |
|---|---|---|---|
| Компьютерная диагностика | Средняя | Низкая | Диагностический сканер |
| Проверка обратного слива | Высокая | Средняя | Мерные емкости, переходники |
| Акустическая диагностика | Низкая | Низкая | Стетоскоп |
| Визуальный осмотр | Средняя | Средняя | Лупа, микроскоп |
| Стендовая проверка | Очень высокая | Высокая | Стенд для проверки форсунок |
5. Профилактика подклинивания форсунок Common Rail
Использование качественного топлива: Заправка на проверенных АЗС.
Регулярная замена топливных фильтров: Соблюдение регламента, использование оригинальных фильтров.
Правильная эксплуатация: Избегание резких запусков и остановок, работа на холостых оборотах для остывания после нагрузки, использование предпусковых подогревателей зимой.
Периодическая очистка форсунок: Ультразвуковая чистка каждые 80–100 тыс. км.
Своевременное обслуживание: Удаление воды из фильтра, диагностика ТНВД, использование промывочных составов.

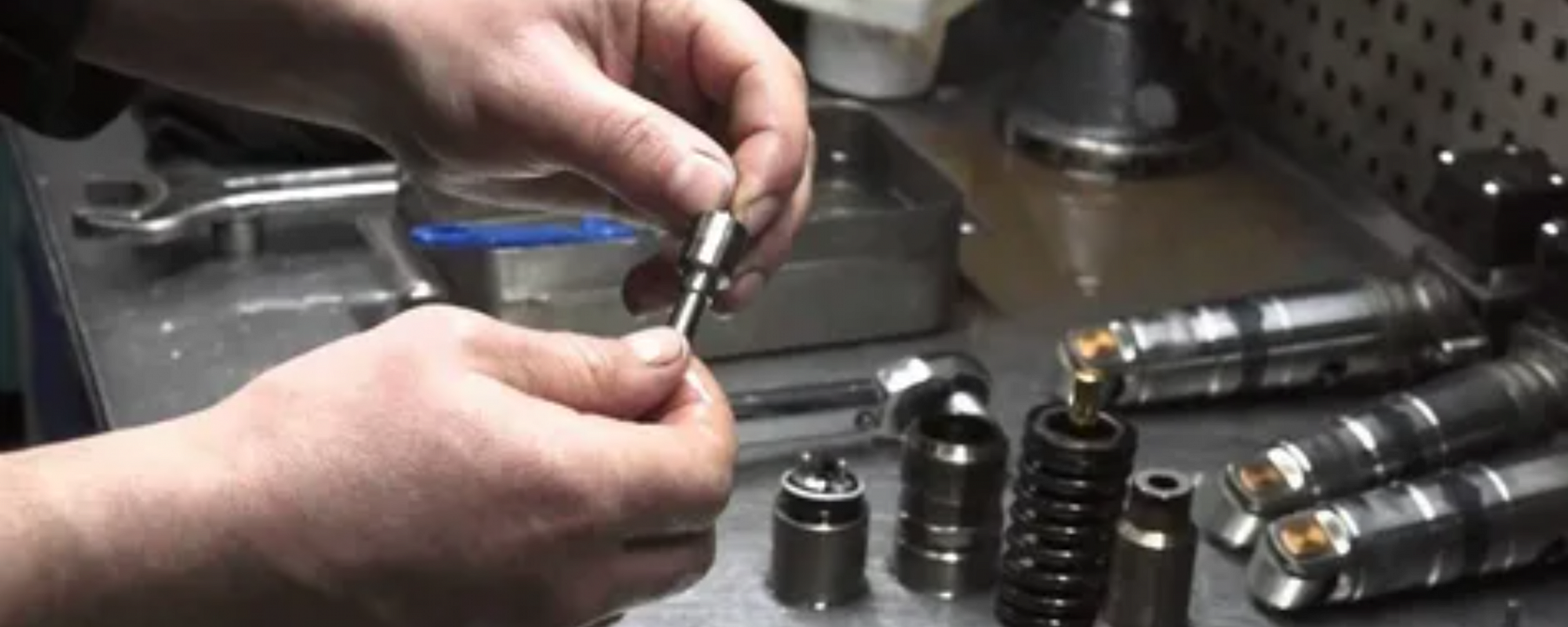

6. Ремонт и восстановление форсунок
Очистка без демонтажа: Специальные присадки к топливу (эффективны только на ранних стадиях).
Демонтаж и профессиональная очистка:
Демонтаж с соблюдением моментов затяжки.
Ультразвуковая очистка.
Замена изношенных компонентов (распылитель, игла, уплотнения).
Регулировка параметров на стенде.
Установка и программирование новых кодов коррекции (например, IMA для Bosch, C2I/C3I для Delphi).
7. Заключение
Подклинивание форсунки Common Rail — серьезная неисправность, требующая немедленного вмешательства. Современные системы впрыска чувствительны к качеству топлива и условиям эксплуатации. Регулярная профилактика, своевременная диагностика (включая анализ кодов P0200-P0204, P0261-P0264) и использование качественных материалов — залог долговечной и надежной работы двигателя.
При появлении первых симптомов рекомендуется немедленно обратиться в специализированный сервисный центр для точной диагностики и качественного ремонта. Это сохранит характеристики двигателя и предотвратит более серьезные поломки.
