Классификация распылителей форсунок дизельных двигателей: технический обзор и систематизация конструктивных признаков

Распылитель является оконечным исполнительным элементом дизельной форсунки, определяющим характеристики топливоподачи и качество процесса смесеобразования. Конструкция данного прецизионного узла напрямую влияет на мощностные, экономические и экологические показатели двигателя. Эффективность его работы заключается в обеспечении мелкодисперсного распыла топлива, его равномерного распределения в объеме камеры сгорания и строго дозированной цикловой подачи. Ошибка в идентификации типоразмера или конструктивного типа распылителя приводит к критическому нарушению работы топливной аппаратуры и может стать причиной выхода двигателя из строя. В настоящем обзоре систематизированы сведения о типах, конструктивных отличиях, габаритно-присоединительных классах и принципах маркировки распылителей, что имеет первостепенное значение для корректного подбора запчастей, проведения ремонтных работ и оптимизации рабочих процессов.

1. Классификация по конструктивному исполнению и принципу смесеобразования

Конструктивное исполнение распылителя жестко привязано к типу камеры сгорания и концепции рабочего процесса двигателя. Исторически и технологически сложились два основных типа, каждый из которых обладает характерными техническими особенностями и четкой областью применения.

1.1. Штифтовые распылители (однодырчатые с запорной иглой)

Область применения: Преимущественно используются в дизельных двигателях с разделенными камерами сгорания (вихрекамерные и предкамерные схемы). В настоящее время сфера их использования ограничена устаревшими моделями двигателей и ремонтом ретро-техники.

Конструктивные особенности и принцип действия: Ключевым отличием является наличие на запорной игле конического штифта, который входит в единственное распыливающее отверстие корпуса. При подъеме иглы между штифтом и кромкой отверстия формируется кольцевой зазор переменного сечения. Данная геометрия обеспечивает двухфазный характер впрыска и плавное нарастание подачи топлива, что способствует снижению жесткости рабочего процесса (так называемое «мягкое» сгорание).

Инженерные модификации: Для адаптации характеристик под конкретные требования рабочего процесса применяются следующие модификации штифта:

• Стандартные: Обеспечивают базовую плавную характеристику подъема иглы и формирования конического факела.
• Дросселирующие: Специальный профиль штифта создает эффект дросселирования на малых ходах иглы, ограничивая подачу на частичных нагрузках и улучшая характеристики сгорания.
• С лыской: Наличие плоской площадки (лыски) на штифте позволяет дискретно увеличить проходное сечение на режиме полной мощности, повышая пропускную способность.

1.2. Бесштифтовые (многоструйные, дырчатые) распылители

Область применения: Являются доминирующим типом для современных и перспективных дизельных двигателей с непосредственным впрыском топлива, включая системы аккумуляторного типа (Common Rail) и насос-форсунки (UIS/PDE).

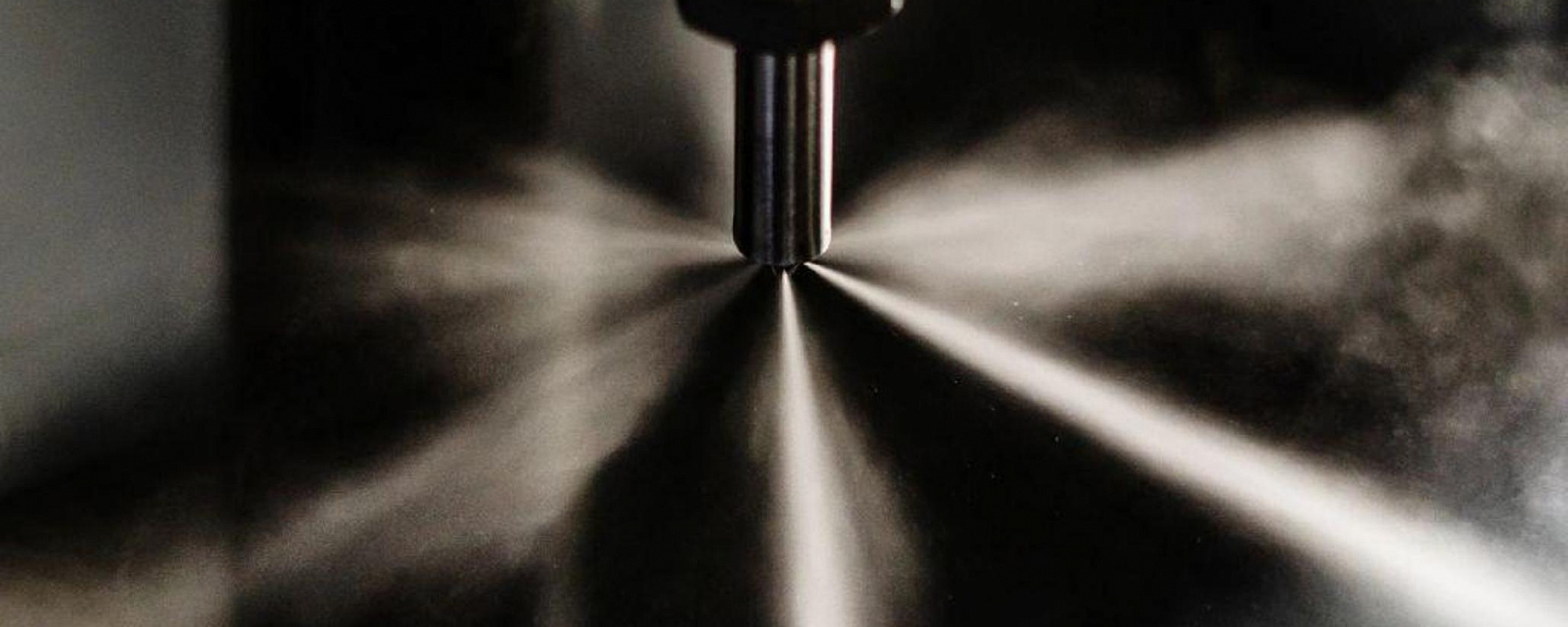

Конструктивные особенности: Корпус распылителя в своем наконечнике (носике) содержит несколько прецизионных калиброванных отверстий (сопел), количество которых варьируется от 2 до 8 и более, в зависимости от требований к смесеобразованию. Запорный конус иглы не имеет выступающих элементов и герметично перекрывает подводящие каналы. При подъеме иглы формируются несколько точно направленных дискретных струй топлива, что обеспечивает высокую дисперсность распыла и равномерное заполнение камеры сгорания.

Ключевые конструктивные исполнения соплового наконечника:

• С камерой (колодцем): Характеризуется наличием полости (колодца) перед распыливающими отверстиями. Является традиционной конструкцией.
• VCO (Valve Covered Orifice — отверстие, перекрываемое клапаном): Игла в закрытом состоянии своим запорным конусом непосредственно перекрывает входы в распыливающие отверстия. Данное техническое решение минимизирует объем «вредного» пространства, обеспечивает более резкое и четкое начало и окончание впрыска, практически исключает подвпрыск неконтролируемых доз топлива и, как следствие, улучшает экологические показатели двигателя.

1.3. Сравнительный анализ конструктивных типов

Для наглядного сопоставления характеристик штифтовых и дырчатых распылителей их ключевые параметры сведены ниже:

• Тип камеры сгорания:
  • Штифтовые: Раздельная камера (вихревая, предкамера).
  • Дырчатые: Нераздельная камера (непосредственный впрыск).
• Количество распыливающих отверстий:
  • Штифтовые: Одно.
  • Дырчатые: От двух до восьми и более.
• Характер формируемого топливного факела:
  • Штифтовые: Сплошной полый конический факел, форма которого определяется профилем штифта.
  • Дырчатые: Дискретные, отдельные струи, пространственная ориентация которых задается геометрией отверстий.
• Гидравлическая характеристика впрыска:
  • Штифтовые: Плавное нарастание и спад подачи благодаря переменному кольцевому зазору (дросселирующая характеристика).
  • Дырчатые: Более ступенчатая характеристика, приближенная к прямоугольной форме, особенно у распылителей типа VCO, что обеспечивает высокую точность дозирования.

2. Классификация по габаритно-присоединительным параметрам (типоразмерам)

Данная классификация регламентирует геометрические параметры, критически важные для монтажа и обеспечения взаимозаменяемости. Основным классификационным признаком является диаметр посадочной поверхности корпуса распылителя в форсунке, а также диаметр прецизионной пары «игла-корпус». Система типоразмеров унифицирована ведущими производителями топливной аппаратуры.

3. Классификация по типу системы впрыска

Эволюция топливных систем накладывает отпечаток на конструкцию распылителя, адаптируя его к различным условиям работы по давлению и алгоритмам управления.

• Распылители для механических систем впрыска (с ТНВД): Игла открывается исключительно под воздействием гидравлического давления, создаваемого насосом высокого давления. Характеризуются сравнительно простой конструкцией и жестко заданной, нерегулируемой характеристикой впрыска. Пример маркировки: DN 0 SD 273.
• Распылители для насос-форсунок (PDE / UIS): Интегрированы в единый блок с плунжерной парой. Давление впрыска создается непосредственно кулачком распределительного вала. Маркировка часто содержит индекс PD (например, NP-DN0PDN121).
• Распылители для систем аккумуляторного типа (Common Rail): Рассчитаны на работу при сверхвысоких давлениях (до 2500 бар и выше) и реализацию многофазного впрыска (до 7–9 впрысков за цикл). Конструкция гидроуправляемого клапана, иглы и соплового наконечника адаптирована для минимизации времени срабатывания и обеспечения высочайшей точности дозирования малых и сверхмалых цикловых подач.

4. Система идентификации и маркировки (на примере продукции Bosch)

Унифицированная система маркировки является важнейшим инструментом для безошибочной идентификации компонента. Принципы кодирования информации различаются для основных типов распылителей.

4.1. Маркировка штифтовых распылителей

Формат кода:DN [угол] [типоразмер] [особенности] [номер]

Пример расшифровки DN 0 SD 252:

• DN — Düse Nadel (распылитель с иглой, штифтовой тип).
• 0 — Угол конуса штифта в градусах (в данном случае 0°).
• S — Типоразмер (диаметр посадочного места 17 мм, игла 6 мм).
• D — Наличие дросселирующего эффекта (Drossel).
• 252 — Индивидуальный код конструктивного исполнения.

4.2. Маркировка бесштифтовых (дырчатых) распылителей

Формат кода:DLL[A] [угол] [типоразмер] [номер] [модификация]

Пример расшифровки DLLA 150 S 187 X:

• D — Düse (распылитель).
• LL — Loch Lang (дырчатый, с удлиненным носиком). DL — исполнение с коротким носиком.
• A — Тип крепления или конструктивный вариант (например, штырьковое крепление).
• 150 — Номинальный угол конуса факела распыла в градусах (150°).
• S — Типоразмер (посадочный диаметр 17 мм).
• 187 — Номер серии, определяющий количество, диаметр и расположение распыливающих отверстий.
• X — Индекс модификации.

Примечание относительно аналогов: Большинство OEM-производителей (Denso, Delphi, Zexel) придерживаются аналогичной системы маркировки типоразмеров. Например, в каталогах Denso и Delphi серии P и S также соответствуют посадочным диаметрам 14 мм и 17 мм. Обозначения J и T, встречающиеся в номенклатуре Delphi и некоторых азиатских производителей, как правило, относятся не к размерной серии распылителя, а к типу корпуса форсунки (например, серия форсунок Delphi J) либо к индексу турбонаддува в модели двигателя (например, Nissan TD27T), что требует особого внимания при кросс-референсинге.

Заключение

Выбор типа распылителя является фундаментальным инженерным решением, определяющим реализацию рабочего процесса дизельного двигателя. Современные тенденции, связанные с ужесточением экологических норм (стандарты Евро-5, Евро-6 и далее), демонстрируют безусловное преобладание многодырчатых распылителей, в том числе VCO-типа, в системах с непосредственным впрыском и высоким давлением топлива. Глубокое понимание конструктивных особенностей, критичных гидродинамических параметров (таких как эффективное проходное сечение и статическое давление начала впрыска), габаритно-присоединительных классов и принципов маркировки не только необходимо для корректного подбора компонентов и проведения ремонтных работ, но и позволяет проводить квалифицированный анализ причин неисправностей и оптимизировать характеристики двигателя. Точная идентификация распылителя по совокупности перечисленных классификационных признаков является обязательным условием обеспечения проектных параметров топливоподачи и предотвращения аварийных режимов работы. Для дальнейшей детализации технических характеристик конкретных моделей распылителей рекомендуется обращаться к официальной технической документации производителей топливной аппаратуры.
