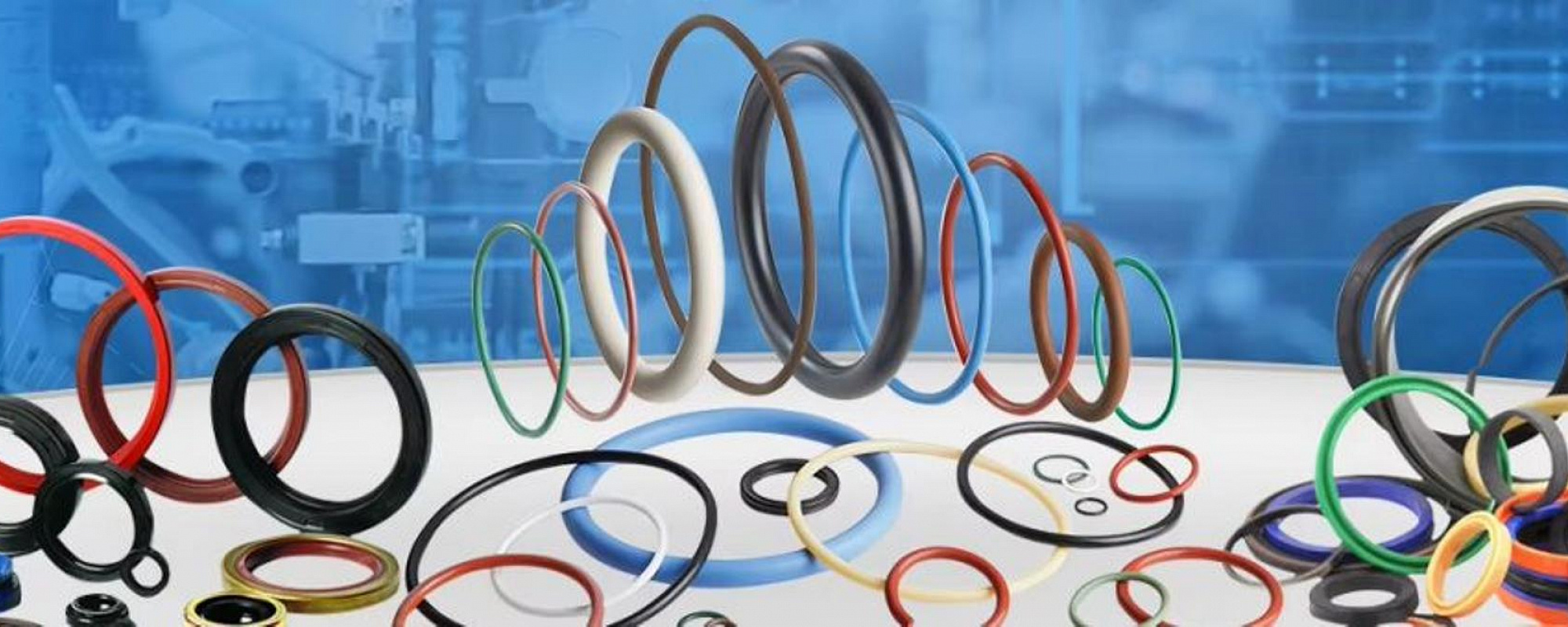

Резиновые уплотнительные кольца круглого сечения (O-Rings)

1. Введение

Резиновые уплотнительные кольца круглого сечения (общепринятое международное обозначение — O-Ring) являются ключевыми компонентами для обеспечения герметичности в широком спектре промышленных и механических систем. Их основное функциональное назначение — предотвращение утечек рабочих сред (жидкостей, газов) и защита от проникновения загрязнений в подвижных и неподвижных соединениях. Благодаря простоте конструкции, эффективности и унификации, данные изделия нашли массовое применение в гидравлических, пневматических, топливных, смазочных системах, а также в химической, энергетической, аэрокосмической отраслях и машиностроении.

2. Нормативная база и маркировка

Производство и применение уплотнительных колец регламентируется национальными и международными стандартами, что обеспечивает взаимозаменяемость и предсказуемость характеристик.

• ГОСТ 9833-73 — основной отечественный стандарт, определяющий конструкцию, размеры и условное обозначение для гидравлических и пневматических устройств. Пример маркировки: *Кольцо 017-022-25-2-2 ГОСТ 9833-73*, где:

  • 017 — диаметр штока (мм);

  • 022 — диаметр цилиндра (мм);

  • 25 — сечение кольца, умноженное на 10 (фактическое сечение — 2.5 мм).

• ISO 3601-3 — международный стандарт, широко используемый для импортной техники. Маркировка, как правило, включает внутренний диаметр и сечение (например, 10.00x2.50).

3. Материалы изготовления и их свойства

Критически важным аспектом при выборе O-Ring является материал изготовления, который определяет стойкость к температурным, химическим и механическим воздействиям. Ассортимент резиновых смесей позволяет подобрать решение для конкретных условий эксплуатации.

Нитрил-бутадиеновый каучук (NBR) представляет собой синтетический каучук, характеризующийся превосходной стойкостью к нефтепродуктам, маслам, смазкам и воде. Благодаря универсальности и доступности, он является наиболее распространенным материалом для гидравлических систем. Рекомендуемый температурный диапазон его применения составляет от -30°C до +100°C, с кратковременным повышением до +130°C.

Фторкаучук (FKM/Viton) отличается высокой термостойкостью и исключительной устойчивостью к агрессивным химическим средам, включая масла, топлива, кислоты и растворители. Этот материал демонстрирует инертность к озону и ультрафиолетовому излучению, что делает его идеальным для применения в химической промышленности, автомобилестроении и авиакосмической отрасли. Его рабочая температура варьируется в диапазоне от -20°C до +200°C.

Этилен-пропиленовый каучук (EPDM) — синтетический каучук, обладающий выдающейся стойкостью к озону, горячей воде, пару, а также к щелочам и кислотам. Ключевой особенностью материала является его непереносимость контакта с минеральными маслами и топливами. EPDM широко применяется в системах водоснабжения, отопления и кондиционирования. Диапазон рабочих температур — от -50°C до +150°C.

Силиконовый каучук (VMQ) характеризуется высокой термостабильностью, сохраняя эластичность как при экстремально низких, так и при высоких температурах. Он обладает физиологической инертностью, что допускает его использование в пищевой и медицинской промышленности, а также хорошими диэлектрическими свойствами. Однако он имеет относительно низкую механическую прочность и подвержен абразивному износу. Температурный диапазон эксплуатации — от -60°C до +225°C.

Полиуретан (PU) выделяется своими исключительными механическими свойствами: высокой износостойкостью, устойчивостью к истиранию и сопротивлением разрыву. Эти качества делают его предпочтительным выбором для высоконагруженных динамических узлов, таких как гидроцилиндры и пневматические системы. Однако его применение ограничено температурным диапазоном от -40°C до +80°C.

4. Область применения и типы соединений

O-Ring применяются в двух основных типах соединений:

• Неподвижные соединения: Фланцы, крышки, корпусная арматура. Обеспечивают герметизацию при высоком давлении (до 50 МПа и выше).

• Подвижные соединения: Поршни, цилиндры, штоки, насосы. Используются при скоростях перемещения до 0.5 м/с.

Круглое сечение кольца создает высокую точечную нагрузку при сжатии, обеспечивая превосходное уплотнение даже при малых усилиях. Для специфических задач применяются кольца иного профиля:

• Прямоугольное сечение (R-ring): Чаще используется в статических соединениях.

• X-образное сечение (X-ring): Лучше противостоит скручиванию в динамических режимах.

5. Признаки износа и анализ дефектов

Своевременная диагностика состояния уплотнительных колец позволяет предотвратить выход из строя оборудования. Каждый тип дефекта имеет характерные визуальные проявления и указывает на конкретные причины возникновения.

Абразивный износ (Истирание) проявляется в виде сетки царапин, порезов или шлифованной поверхности на кольце. Данный дефект является прямым следствием чрезмерного трения, вызванного недостаточной смазкой в динамическом соединении, наличием абразивных частиц в рабочей среде или шероховатостью сопрягаемых поверхностей.

Комплект сжатия характеризуется необратимой деформацией кольца, которое становится сплющенным и теряет способность возвращаться к исходной круглой форме. Основная причина — продолжительное воздействие температур, превышающих рабочий диапазон материала, или чрезмерное радиальное сжатие кольца в монтажной канавке.

Экструзия и высечка визуально идентифицируются по рваным краям или зазубринам на стороне кольца, обращенной к низкому давлению. Этот серьезный дефект возникает, когда высокое рабочее давление выдавливает материал кольца в зазор между деталями. Для устранения проблемы требуется применение колец большей твердости, уменьшение зазора или установка опорных колец.

Химическая деградация может принимать различные формы: появление трещин, пузырей, размягчение и набухание или, наоборот, чрезмерное упрочнение и хрупкость материала. Эти признаки однозначно указывают на химическую несовместимость материала уплотнения с рабочей средой или ее компонентами.

Спиральный излом (Скручивание) представляет собой глубокие диагональные порезы, опоясывающие кольцо. Данный дефект характерен для динамических уплотнений и возникает вследствие скручивания кольца при его некорректной установке, отсутствии смазки или в результате неравномерного трения в рабочем режиме.

Кроме того, к признакам некондиции или нарушения условий хранения относится общая потеря эластичности, растрескивание и деформация, являющиеся результатом естественного старения резины под воздействием кислорода, озона, солнечного света и перепадов температур.

6. Заключение

Резиновые уплотнительные кольца круглого сечения являются критически важными элементами, от корректного выбора и состояния которых зависит надежность и безопасность работы оборудования. Оптимальный подбор O-Ring требует комплексного учета типа соединения, рабочих параметров (давления, температуры, скорости) и химической совместимости с рабочей средой. Соблюдение правил монтажа, проведение регулярного технического контроля и использование изделий, соответствующих установленным стандартам, позволяют существенно повысить ресурс уплотнительных узлов и минимизировать риски аварийных ситуаций.
