Корректор по наддуву ТНВД. Описание устройства и принципа работы
Корректор по давлению наддува (LDA): Принцип работы, конструктивные особенности и эксплуатация
Аннотация
Корректор по давлению наддува (LDA) является ключевым элементом системы управления топливоподачей в турбированных дизельных двигателях. Его основная функция — динамическое согласование количества впрыскиваемого топлива с массой воздуха, нагнетаемого в цилиндры турбокомпрессором. Данная статья подробно рассматривает назначение, принцип действия, конструктивные исполнения и аспекты технического обслуживания данного устройства.
1. Функциональное назначение и актуальность
В турбодизельных двигателях существует проблема несоответствия между подачей топлива и воздуха в переходных режимах. При резком увеличении нагрузки турбокомпрессор не может мгновенно обеспечить необходимое давление наддува, что приводит к недостатку воздуха для полного сгорания топливной смеси. Результатом этого является неполное сгорание, характерный черный дым из выхлопной трубы, потеря мощности и повышенный износ двигателя.
Корректор давления наддува устраняет эту проблему, выполняя функцию автоматического регулятора. Он непрерывно отслеживает давление воздуха от турбины и соответствующим образом корректирует положение дозирующих элементов топливного насоса высокого давления (ТНВД). Это обеспечивает поддержание оптимального соотношения «воздух-топливо» на всех режимах работы двигателя, что способствует:
Повышению эффективности сгорания.
Снижению удельного расхода топлива.
Минимизации токсичности выхлопных газов (снижение дымности).
Увеличению динамических характеристик двигателя.
Снижению термической нагрузки на детали цилиндропоршневой группы.
2. Принцип работы
Принцип действия корректора основан на преобразовании энергии давления воздуха в механическое перемещение, которое передается на регулирующие органы ТНВД. Рабочий цикл можно описать следующей последовательностью:
Низкое давление наддува. При работе двигателя на низких оборотах или under load, когда давление воздуха от турбокомпрессора недостаточно, мембрана корректора удерживается в исходном (верхнем) положении усилием калиброванной пружины. Подача топлива ограничена базовой настройкой ТНВД, что предотвращает образование избытка несгоревшего топлива.
Возрастание давления наддува. С ростом оборотов и нагрузки турбокомпрессор увеличивает производительность. Сжатый воздух по трубопроводу поступает в рабочую полость корректора, расположенную над мембраной. При достижении порогового значения давления, его сила начинает преодолевать сопротивление пружины.

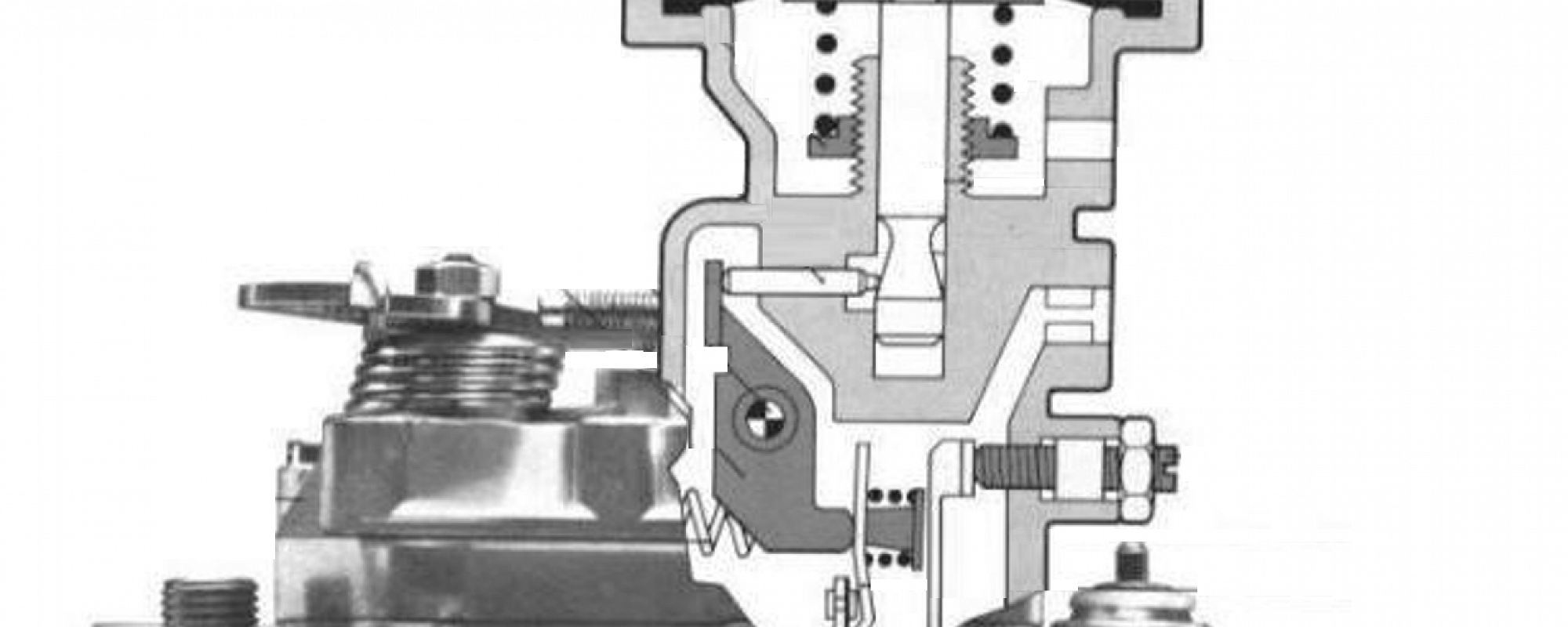

Коррекция подачи топлива. Мембрана, преодолевая сопротивление пружины, прогибается и перемещает жестко связанный с ней шток вниз. Это линейное движение через систему рычагов (которая может включать управляющий конус, штифт и двуплечий рычаг) передается на дозирующую муфту или рейку ТНВД. В результате происходит увеличение хода плунжера и, соответственно, порции впрыскиваемого топлива.
Снижение давления наддува. При снижении нагрузки и, как следствие, давления наддува, сила, действующая на мембрану, уменьшается. Пружина возвращает мембрану со штоком в исходное верхнее положение. Рычажный механизм перемещает дозирующую муфту в сторону уменьшения подачи топлива, возвращая систему к базовым настройкам.
3. Конструктивные исполнения
На практике получили распространение две основные схемы построения корректоров, отличающиеся способом передачи усилия на органы ТНВД.
3.1. Простой мембранный корректор (LDA)
Данная конструкция является наиболее распространенной и представляет собой устройство прямого механического действия. Основными элементами являются корпус, мембрана, шток, калиброванная пружина и рычажный механизм. Давление наддува непосредственно воздействует на мембрану, которая через шток и систему рычагов напрямую воздействует на дозирующую муфту ТНВД.
Преимущества: Простота конструкции, высокая надежность, ремонтопригодность, низкая стоимость.
Недостатки: Ограниченное усилие на мембране, что может требовать более точной подгонки рычагов; подверженность влиянию вибраций.
3.2. Корректор с гидравлическим усилением (Следящая система)
Это более сложная и современная конструкция, в которой мембрана управляет не муфтой ТНВД напрямую, а выступает в роли задающего элемента гидравлической следящей системы. В таком корректоре мембрана и шток воздействуют на золотник, который регулирует подачу моторного масла (из системы смазки двигателя) в рабочую полость. Масло под давлением действует на силовой поршень, который, в свою очередь, и производит коррекцию подачи топлива, перемещая рейку или муфту ТНВД.
Преимущества: Значительно большее усилие на органах управления ТНВД, высокая точность и плавность регулирования, меньшая чувствительность к механическим потерям в приводах.
Недостатки: Более сложная конструкция, высокая стоимость, требовательность к чистоте и качеству моторного масла.
4. Эксплуатация, обслуживание и регулировки
В процессе эксплуатации корректор подвергается постоянным нагрузкам, что приводит к износу его компонентов. Наиболее критичными и часто заменяемыми деталями являются:
Мембрана (диафрагма): Ключевой рабочий орган. Со временем может терять эластичность, покрываться микротрещинами или разрушаться, приводя к потере герметичности и некорректной работе устройства.
Пружина: Определяет характеристику срабатывания. Может «уставать» (терять жесткость) в процессе длительной эксплуатации, что приводит к раннему или позднему началу коррекции.
Уплотнительные элементы: Уплотнительные кольца, сальники и прокладки (особенно в корректорах с гидравлическим усилением) критически важны для герметичности системы. Их износ приводит к утечкам воздуха или масла.
Корректор, как правило, имеет ряд регулировок, позволяющих точно настроить его работу под конкретные условия:
Регулировка начала срабатывания: Осуществляется винтом, изменяющим предварительный поджатие пружины. Затягивание винта увеличивает давление, при котором корректор начнет увеличивать подачу топлива.
Регулировка величины коррекции (хода): В некоторых моделях предусмотрен ограничительный винт, который задает максимальный ход дозирующей муфты, тем самым ограничивая верхний предел добавляемой порции топлива.
5. Заключение
Корректор давления наддува (LDA) — это sophisticated узел, без которого невозможно представить современный экономичный и экологичный турбодизельный двигатель. Его исправная и точно настроенная работа напрямую влияет на мощность, экономичность, экологические показатели и общий ресурс силового агрегата. Понимание устройства и принципа работы LDA позволяет специалистам грамотно проводить диагностику, обслуживание и ремонт, обеспечивая долговечную и стабильную работу двигателя в целом.
