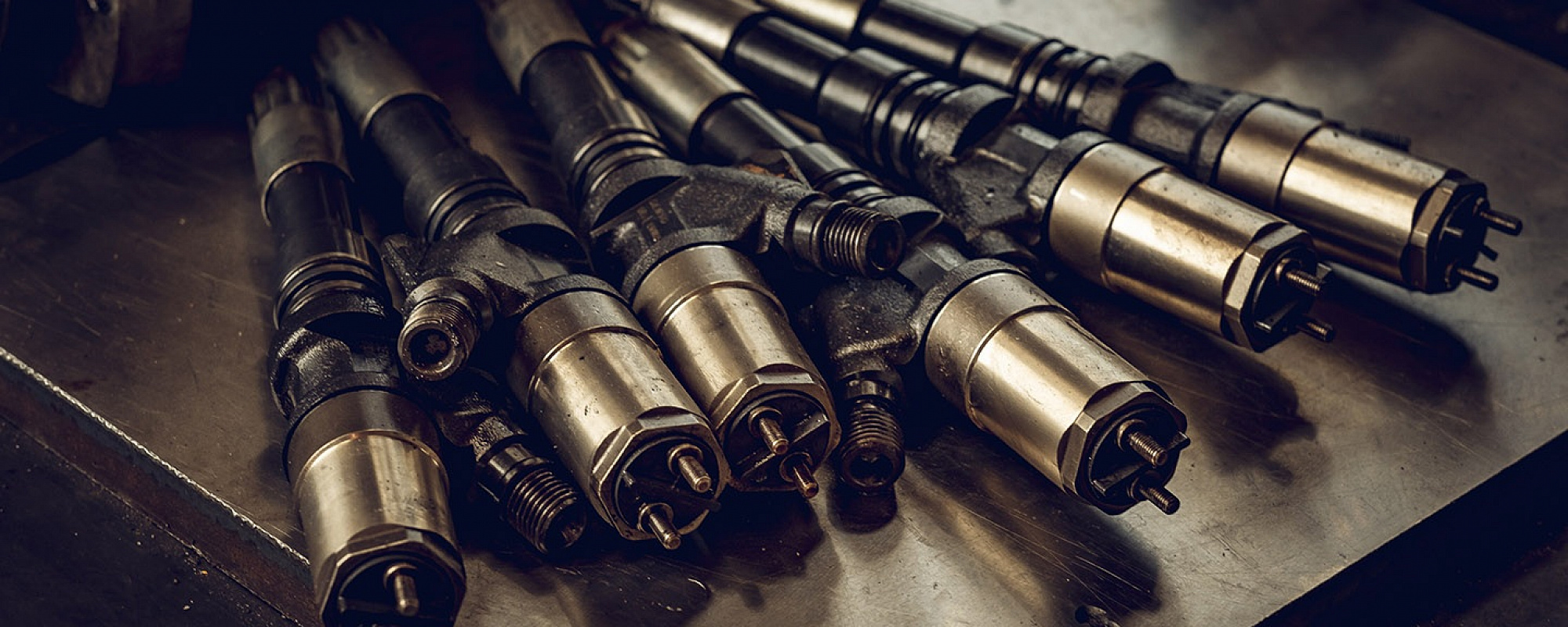

Причины сгорания электромагнитов дизельных форсунок и методы предотвращения
Сгорание электромагнитов дизельных форсунок: причины поломки и способы предотвращения
Аннотация: В данной статье рассматриваются основные причины выхода из строя электромагнитных клапанов современных дизельных форсунок системы Common Rail. Анализируются факторы, приводящие к преждевременному сгоранию электромагнитов, и предлагаются конкретные инженерно-технические решения для профилактики данных неисправностей, позволяющие значительно увеличить ресурс топливной аппаратуры и снизить эксплуатационные расходы.
Введение
Современные дизельные форсунки Common Rail являются высокотехнологичными прецизионными устройствами, в которых механические, гидравлические и электрические компоненты работают в тесном взаимодействии. Электромагнитный клапан выполняет критически важную функцию управления процессом впрыска, обеспечивая точную дозировку топлива и соблюдение экологических норм. Выход из строя электромагнита приводит к существенному ухудшению рабочих характеристик двигателя и значительным финансовым затратам на ремонт. Понимание причин преждевременного старения и сгорания электромагнитов позволяет разработать эффективную систему профилактических мероприятий.
1. Причины сгорания электромагнитов форсунок
1.1. Электрические перегрузки и нестабильность параметров
Работа электромагнита форсунки характеризуется экстремальными режимами. Для обеспечения быстродействия, необходимого для многократного впрыска в течение одного такта (до 9 раз), используется пусковой ток величиной до 20 А, подаваемый под повышенным напряжением до 50 В.
Основные электрические причины отказа включают:
Нестабильность источника питания: Перепады напряжения в бортовой сети автомобиля приводят к отклонениям в работе электромагнита, вызывая его перегрев и межвитковое замыкание.
Деградация бустерного конденсатора: Этот элемент отвечает за генерацию высокого напряжения для пускового тока. Его старение или выход из строя приводят к увеличению времени срабатывания клапана и перегрузке обмотки.
Нарушение регулировки тока удержания: После открытия клапана ток снижается до удерживающего уровня (примерно 13 А). Сбои в этом процессе вызывают постоянную перегрузку электромагнита.
1.2. Тепловые перегрузки
Электромагнит форсунки работает в условиях экстремальных температур, что усугубляется следующими факторами:
Нагрев от двигателя: Форсунка установлена в головке блока цилиндров, где температуры могут достигать критических значений для изоляции обмотки.
Джоулев нагрев: Прохождение высоких токов через обмотку вызывает ее разогрев. При недостаточном охлаждении происходит термическое старение изоляции, потеря ее диэлектрических свойств и межвитковое замыкание.
Снижение эффективности теплоотвода: Загрязнение форсунки, нагар на ее поверхности ухудшают отвод тепла.
1.3. Механические и гидравлические перегрузки
Электромагнит функционирует в составе гидравлической сервосистемы, и неисправности в механической части непосредственно влияют на его работоспособность:
Заклинивание иглы распылителя или шарикового клапана: При механическом заедании управляющего клапана (шарика) или иглы распылителя электромагнит вынужден прилагать чрезмерное усилие, значительно превышающее расчетное, что приводит к резкому росту потребляемого тока и сгоранию обмотки.
Загрязнение топливной системы: Наличие механических частиц и воды в топливе вызывает абразивный износ и коррозию прецизионных пар, увеличивая усилие, необходимое для срабатывания клапана.
Износ пружин: Снижение упругости пружины электромагнитного клапана или пружины распылителя нарушает баланс сил в форсунке, заставляя электромагнит работать в нештатном режиме.
1.4. Низкое качество топлива и внешние загрязнения
Использование топлива с нарушением регламентированных параметров является одной из наиболее распространенных причин комплексных проблем:
Механические примеси: Абразивные частицы вызывают износ прецизионных поверхностей распылителя и управляющего клапана, что приводит к увеличению механического сопротивления движению иглы.
Вода в топливе: Вызывает коррозию металлических компонентов и нарушает смазывающие свойства топлива, что способствует заклиниванию движущихся частей.
Избыточное содержание серы: Агрессивно воздействует на материалы и способствует образованию отложений.
Классификация факторов, способствующих сгоранию электромагнитов форсунок
Все факторы, приводящие к выходу из строя электромагнитов, можно систематизировать по группам. К электрическим факторам относятся перепады напряжения, неисправности электронного блока управления и деградация бустерного конденсатора, которые вызывают перегрев обмотки и межвитковое замыкание. Тепловые факторы включают нагрев от двигателя, джоулев нагрев и плохой теплоотвод, приводящие к старению изоляции и потере ее диэлектрических свойств. Механические факторы представляют собой заклинивание иглы или клапана, износ пружин и загрязнения, вызывающие резкое увеличение механической нагрузки и потребляемого тока. Химические факторы включают низкое качество топлива, наличие воды, серы и смолистых отложений, которые вызывают коррозию и износ, ведущие к механическим отказам.
2. Способы предотвращения сгорания электромагнитов
2.1. Организационно-профилактические мероприятия
Строгое соблюдение регламента технического обслуживания: Регулярная замена топливных фильтров (в соответствии с пробегом или регламентом производителя) – наиболее эффективный способ предотвращения попадания абразивных частиц в форсунки.
Использование качественного топлива: Заправка на проверенных АЗС, соответствующих сезону. Рекомендуется периодически проводить лабораторный анализ топлива для контроля его параметров.
Систематическая диагностика: Регулярная компьютерная диагностика топливной системы позволяет выявить отклонения в работе форсунок на ранней стадии, до наступления катастрофических последствий.
2.2. Технические и инженерные решения
Контроль состояния электрооборудования: Регулярная проверка напряжения бортовой сети, состояния аккумуляторной батареи и генератора. Своевременная замена бустерного конденсатора в блоке управления форсунками.
Применение ремонтных комплектов от проверенных производителей: При восстановлении форсунок необходимо использовать оригинальные запчасти (Bosch, Delphi, Denso). Некачественные аналоги не обеспечивают требуемых параметров и могут стать причиной повторного выхода из строя.
Профессиональная ультразвуковая очистка: Проведение ультразвуковой очистки форсунок на специальном стенде при появлении признаков загрязнения позволяет удалить нагар с седла игольчатого клапана и сопла, восстанавливая подвижность элементов.
Квалифицированная регулировка: После любого ремонта, связанного с разборкой форсунки, необходима регулировка на специализированном стенде. Такие параметры, как ход якоря и усилие пружины, должны быть откалиброваны с точностью до микрон.
План профилактических мероприятий для увеличения ресурса электромагнитов
Для обеспечения длительной и бесперебойной работы электромагнитов форсунок рекомендуется соблюдать следующий план профилактических мероприятий. При каждой замене масла (каждые 10-15 тысяч километров пробега) необходима замена топливного фильтра тонкой очистки, что обеспечивает защиту от абразивного износа. Каждые 30-40 тысяч километров следует проводить компьютерную диагностику параметров форсунок для раннего выявления отклонений в их работе. На пробеге 60-80 тысяч километров рекомендуется выполнять ультразвуковую очистку форсунок без разборки для восстановления подвижности иглы и клапана. Кроме того, по мере необходимости должен осуществляться контроль напряжения бортовой сети для предотвращения электрических перегрузок электромагнитов.
Заключение
Сгорание электромагнитов дизельных форсунок – это, как правило, не внезапное явление, а результат длительного воздействия комплекса негативных факторов. Основными из них являются: низкое качество топлива, приводящее к механическим повреждениям и увеличению усилия срабатывания; электрические нестабильности, вызывающие тепловые перегрузки; и несвоевременное техническое обслуживание.
Соблюдение профилактических мер, включающих использование качественного топлива, регулярную замену фильтров и профессиональную диагностику, позволяет существенно увеличить ресурс электромагнитов. При возникновении неисправностей восстановление должно проводиться в специализированных центрах, обладающих необходимым оборудованием, опытом и использующих оригинальные запасные части. Грамотная эксплуатация и своевременное обслуживание топливной системы – это залог надежной работы дизельного двигателя в целом и экономически оправданный способ избежать дорогостоящего ремонта.
