Износ пары плунжеров в топливном насосе высокого давления: анализ проблемы
Изнашивание плунжерной пары ТНВД: симптомы, последствия, причины и методы диагностики
1. Определение и функциональная роль плунжерной пары в ТНВД

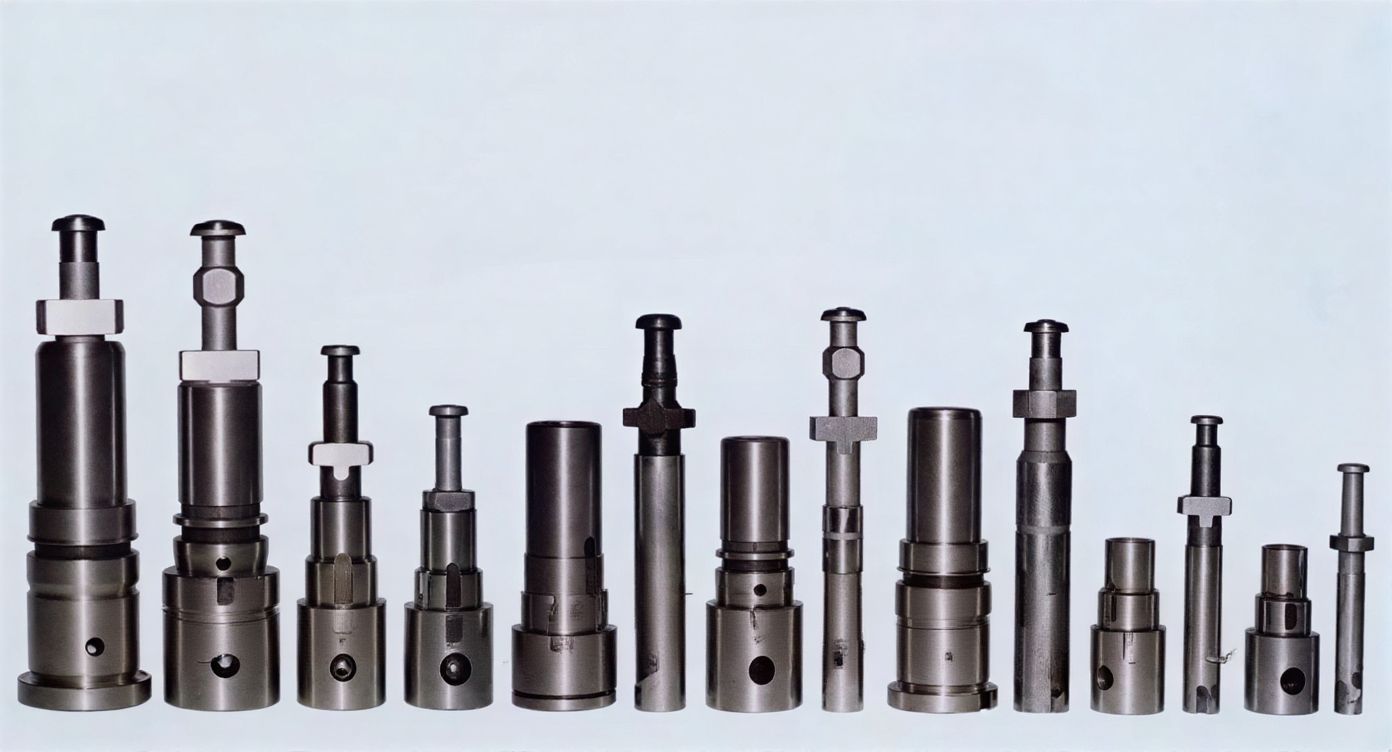

Плунжерная пара представляет собой прецизионный узел, являющийся основным исполнительным элементом топливного насоса высокого давления (ТНВД) дизельного двигателя. Ее функциональное назначение заключается в создании экстремально высокого давления топлива и его точном дозированном распределении по цилиндрам в строго определенные моменты времени. Конструктивно пара состоит из плунжера (поршня) и гильзы (втулки), изготовленных с минимальными допусками. От состояния этого узла напрямую зависят ключевые показатели двигателя: мощность, топливная экономичность, стабильность работы и экологические характеристики.
2. Причины возникновения износа плунжерной пары
Износ плунжерной пары является закономерным процессом, интенсивность которого определяется совокупностью факторов.
К основным причинам деградации узла относятся:
Естественный механический износ. Возникает вследствие длительных циклических нагрузок при трении сопрягаемых поверхностей плунжера и гильзы, что приводит к увеличению зазора и потере герметичности.
Абразивное воздействие. Попадание в топливную систему микроскопических твердых частиц (пыли, продуктов коррозии топливного бака) вместе с некачественным топливом или при несвоевременной замене топливных фильтров вызывает абразивный износ прецизионных поверхностей.
Коррозия и химическая деградация. Использование топлива с повышенным содержанием серы, воды или других агрессивных примесей инициирует коррозионные процессы, разрушающие поверхность деталей.
Нарушение условий смазки. Дизельное топливо выполняет функцию смазочного материала для плунжерной пары. Снижение его смазывающих свойств, а также работа в условиях кавитации приводит к сухому трению и интенсивному износу.
Эксплуатационные перегрузки. К ним относятся систематическая работа на предельных режимах, хронический перегрев насоса, а также воздействие повышенных вибрационных нагрузок, способствующих деформациям и ускоренной усталости материала.
3. Симптоматика изношенной плунжерной пары
О развитии дефекта плунжерной пары свидетельствует комплекс характерных признаков:
Затрудненный запуск двигателя. Наиболее ярко выражен на холодную, что связано со снижением давления впрыска ниже допустимого уровня для самовоспламенения топлива.
Неустойчивая работа и потеря мощности. Двигатель теряет тягу, проявляются провалы в работе и нестабильные обороты на холостом ходу из-за нарушения дозировки и несвоевременности подачи топлива.
Повышенный расход топлива. Неэффективное сгорание смеси, обусловленное неоптимальным давлением и формой факела впрыска, приводит к значительному росту потребления топлива.
Посторонние шумы в работе ТНВД. Появление металлического стука, скрежета или повышенного гудения сигнализирует о нарушении геометрии узла и работе с увеличенными зазорами.
Внешние утечки топлива. Наличие подтеканий в области насоса высокого давления является прямым следствием потери герметичности плунжерных пар и уплотнительных элементов.
4. Критические последствия износа
Игнорирование симптомов износа плунжерной пары приводит к серьезным негативным последствиям:
Разжижение моторного масла. Топливо, просачивающееся через изношенные пары в поддон картера, снижает вязкостно-смазочные свойства моторного масла. Это провоцирует масляное голодание и резко увеличивает износ всех трущихся деталей двигателя (цилиндропоршневой группы, подшипников коленчатого и распределительного валов).
Катастрофическое повреждение топливной аппаратуры. Нестабильная работа насоса и некачественный впрыск оказывают разрушающее воздействие на форсунки, что может привести к их выходу из строя.
Снижение эксплуатационных и экологических показателей. Наблюдается повсеместное ухудшение характеристик: падение мощности, рост токсичности выхлопных газов, повышение дымности.
Полный отказ ТНВД и дорогостоящий ремонт. В конечном итоге насос высокого давления полностью теряет работоспособность, что требует его капитального ремонта или замены, сопряженных со значительными финансовыми затратами.
5. Методы диагностики состояния плунжерной пары
Для объективной оценки технического состояния плунжерной пары применяется ряд диагностических методик:
Визуальный контроль и проверка на герметичность. Включает внешний осмотр ТНВД на предмет подтеков топлива и механических повреждений.
Измерение производительности и герметичности. Проверка объема топлива, возвращаемого через магистраль обратного слива («обратку»), позволяет косвенно оценить степень износа плунжеров.
Замер давления в топливной рампе. С помощью штатных датчиков или подключения эталонного манометра определяется способность насоса создавать и удерживать требуемое давление на различных режимах работы двигателя.
Компьютерная диагностика. Считывание кодов неисправностей и анализ реальных параметров работы топливной системы с помощью диагностического оборудования позволяет выявить отклонения от нормированных значений.
Стендовые испытания. Наиболее точный метод, предполагающий демонтаж ТНВД и его тестирование на специализированном диагностическом стенде, который измеряет производительность, давление и равномерность подачи по секциям.
6. Профилактические мероприятия
Для минимизации рисков преждевременного износа плунжерной пары рекомендуется неукоснительно соблюдать следующие правила:
Использовать исключительно высококачественное дизельное топливо, соответствующее сезону эксплуатации.
Своевременно производить замену топливных фильтров тонкой и грубой очистки в полном соответствии с регламентом технического обслуживания.
Не допускать обезвоживания топливной системы и регулярно удалять скопившуюся влагу из фильтра-сепаратора.
Следить за исправностью всех элементов топливной системы, не допуская подсоса воздуха.
Заключение
Износ плунжерной пары ТНВД является критическим фактором, определяющим надежность, экономичность и ресурс дизельного двигателя в целом. Своевременное выявление симптомов, профессиональная диагностика и строгое соблюдение профилактических мер позволяют предотвратить развитие цепочки сопутствующих отказов, избежать значительных финансовых потерь и обеспечить длительную бесперебойную эксплуатацию транспортного средства или спецтехники.
