Трубки форсунок для испытательных стендов: технические характеристики, стандарты и применение
1. Актуальность и цель
Актуальность вопроса обусловлена критической важностью специализированного оборудования для точной диагностики и технического обслуживания топливных систем дизельных автомобилей. Трубки форсунок, как ключевой компонент таких систем, обеспечивают подачу топлива под высоким давлением к испытательным стендам. Их корректный выбор напрямую влияет на достоверность измерений, безопасность процессов и общую надежность диагностического оборудования.
Цель данного документа — систематизировать информацию о существующих типах трубок форсунок, их технических параметрах, областях применения и соответствии требованиям нормативной базы, включая российские государственные стандарты (ГОСТ).
2. Классификация и технические характеристики трубок
Трубки форсунок классифицируются по своей конструкции и функциональному назначению на три основные группы:
2.1. Прямые трубки
Описание: Прямолинейные изделия, отличающиеся простотой конструкции и легкостью монтажа.
Характеристики и применение: Широкий диапазон длин (от 260 до 1400 мм) позволяет адаптировать их к различным конфигурациям стендов.
Пример: Модель «стендовая-260»
Длина: 260 мм
Наружный диаметр: 7 мм
Толщина стенки: 2,5 мм
Материал: Сталь марки 20
Стандарт: Соответствует ГОСТ 8734-75
Соединение: Гайки М14×1,5⟷М14×1,5
2.2. Гибкие трубки
Описание: Конструкции, обеспечивающие удобство монтажа на стендах со сложной пространственной конфигурацией.
Характеристики и применение: Способны адаптироваться к различным условиям установки, но требуют использования высоконадежных материалов и соединений ввиду значительных механических нагрузок.
Пример: Трубки диаметром 14 мм с рабочим давлением до 2600 Бар и вариантами резьбовых соединений (М12×1,5, М14×1,5).
2.3. Специальные трубки
Описание: Изделия, разработанные для тестирования форсунок в особых условиях эксплуатации.
Характеристики и применение: Имеют специфические параметры (например, длина 785 мм, гайки М12×1,5⟷М12×1,5), ориентированные на выполнение узкоспециализированных задач.
3. Применение на испытательных стендах

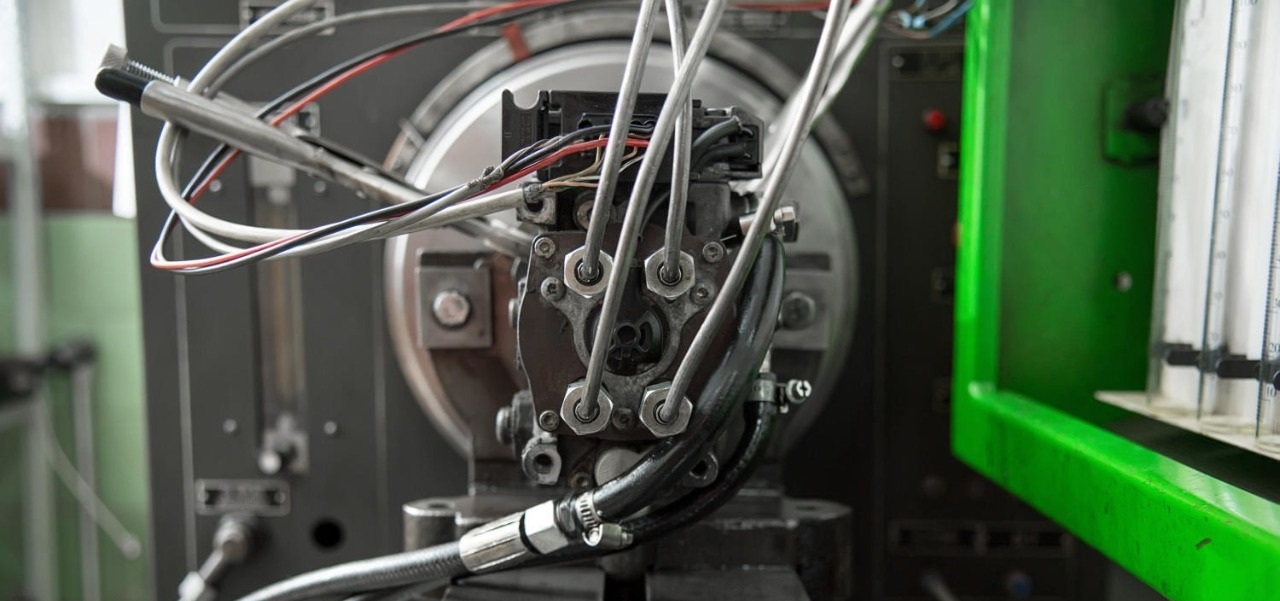

Подключение форсунок: Трубки являются ключевым связующим звеном, обеспечивающим транспортировку топлива под высоким давлением от насоса к испытываемой форсунке. Точный подбор трубок по длине, диаметру и типу соединения является обязательным условием для обеспечения безопасности и качества диагностических исследований.
Ремонт и сервис: Использование высококачественных трубок повышает эффективность ремонтных работ, сокращает время диагностики и предотвращает повреждение дорогостоящего оборудования. Рекомендуется проводить регулярный профилактический осмотр и своевременную замену изношенных элементов.
4. Нормативно-правовая база
Деятельность в данной сфере регламентируется комплексом стандартов.
4.1. Российские государственные стандарты (ГОСТ):
ГОСТ 10579-2017: Регламентирует технические условия и процедуры испытаний дизельных форсунок, включая проверку пропускной способности, настройку давления впрыска и герметичности.
ГОСТ 8734-75: Устанавливает требования к металлическим трубопроводам для систем высокого давления, включая выбор материалов, формы соединений и пределов прочности.
Дополнительные стандарты: ГОСТ 17380-2001 и ГОСТ 8519-93 определяют требования к геометрии, размерам и качеству поверхности трубок, обеспечивая унификацию продукции.
4.2. Международные и отраслевые стандарты:
Производители и потребители также ориентируются на международные нормы:
Международные (ISO): ISO 3419 (трубопроводы высокого давления), ISO 4006 (измерение производительности форсунок), ISO 15549 (совместимость разъемов).
Европейские (EN): EN 14797 (материалы и размеры трубопроводов), EN 12799 (критерии приемки форсунок).
Американские (ASTM/SAE): ASTM D6751 (свойства биотоплива), SAE J1979 (мониторинг параметров двигателя).
Отраслевые регламенты: ТР ТС 018/2011 (техрегламент Таможенного союза по безопасности транспортных средств).
5. Сравнительный анализ российских и международных стандартов
Ключевые различия между ГОСТ и международными стандартами (ISO, DIN и др.) проявляются в следующих аспектах:
Терминология и классификация: ГОСТ использует собственную систему обозначений, в то время как международные стандарты стремятся к универсальности.
Материалы и технологии: Российские стандарты традиционно ориентированы на отечественные материалы (сталь 20), международные — чаще предусматривают применение современных композитов и инновационных покрытий.
Допуски и процедуры сертификации: ГОСТ зачастую устанавливает более жесткие допуски по размерам и детально регламентирует процесс сертификации. Международные стандарты могут предлагать более гибкие схемы, фокусируясь на общих принципах и рекомендуемых практиках.
Несмотря на различия, оба подхода направлены на обеспечение надежности и безопасности продукции. Многие российские производители успешно интегрируют требования как ГОСТ, так и международных стандартов для конкурентоспособности на внутреннем и внешнем рынках.
6. Рыночные тренды и перспективы развития
Текущие запросы рынка: Наблюдается растущий спрос на трубки с повышенной долговечностью, коррозионной стойкостью и способностью работать в экстремальных условиях (высокие температуры и давления).
Перспективы развития: Основные направления включают разработку инновационных решений, снижающих стоимость жизненного цикла продукции, повышающих ресурс двигателя и минимизирующих негативное воздействие на окружающую среду.
7. Заключение и выводы
Проведенный анализ демонстрирует многообразие типов трубок форсунок, каждые из которых предназначены для решения конкретных задач в процессе диагностики топливных систем. Ключевым фактором обеспечения надежности и точности остается строгое соблюдение требований нормативной базы.
Практические рекомендации:
Для производителей: Необходима постоянная модернизация технологий в соответствии с актуальными российскими и международными стандартами.
Для эксплуатантов: Ответственный подход к выбору трубок с обязательным учетом параметров, указанных в технической документации на оборудование (длина, материал, тип соединения, соответствие ГОСТ и другим применимым стандартам).
Использование качественных компонентов, соответствующих установленным нормам, является залогом эффективной и безопасной эксплуатации диагностического оборудования.
