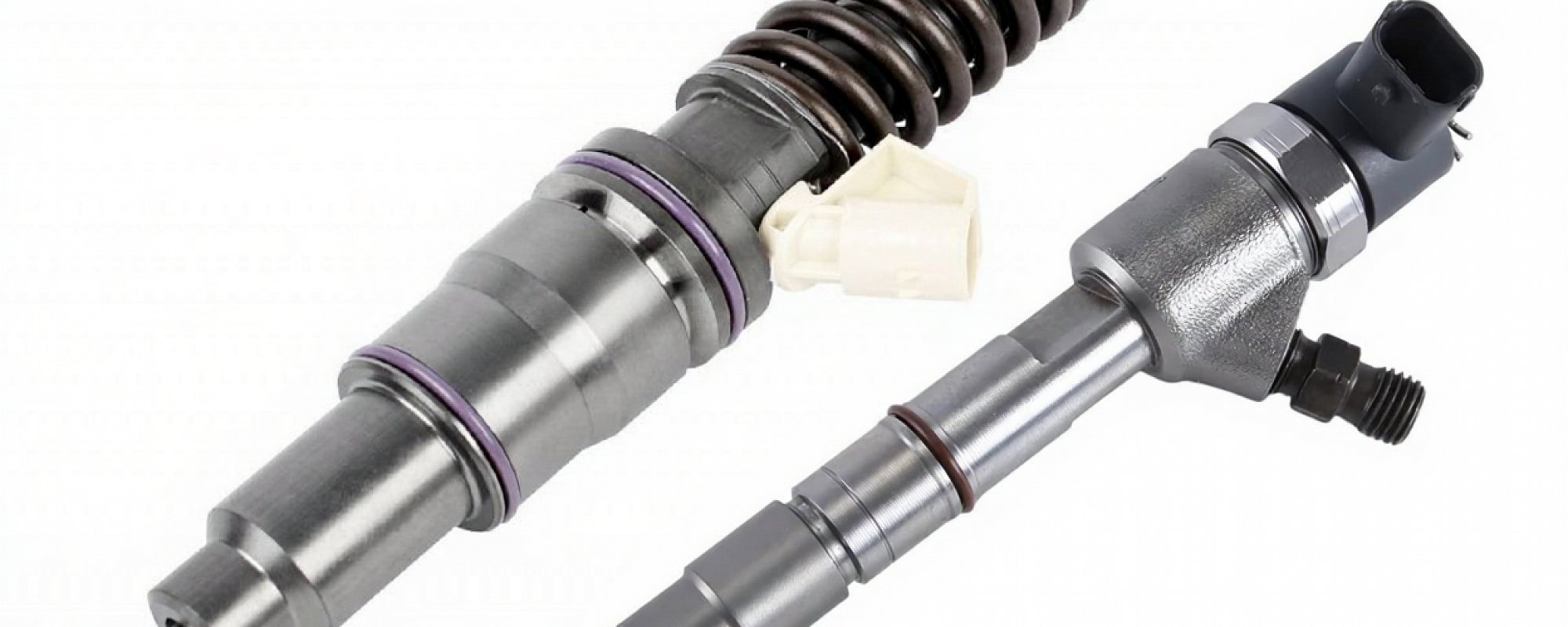

Принципиальные отличия систем топливоподачи: насос-форсунка и Common Rail

Сравнительный анализ систем топливоподачи в дизельных двигателях

Данный отчет предоставляет детальный сравнительный анализ двух доминирующих технологий топливоподачи в современных дизельных двигателях: насос-форсунок (Unit Injector System, UIS) и систем Common Rail (CR).

Цель анализа: выявление ключевых конструктивных и функциональных различий между этими системами, определяющих их эксплуатационно-технические характеристики. В анализ включены такие параметры, как производительность, экономичность, экологичность, надежность и общая стоимость владения.

Эволюция дизельных технологий

Современные экологические стандарты и требования к топливной экономичности кардинально изменили подход к конструкции систем впрыска дизельных двигателей. На смену механическим насосам высокого давления пришли полностью электронные системы, среди которых наибольшее распространение получили две принципиально различные концепции: насос-форсунка (Unit Injector System) и система Common Rail (Accumulator Fuel System). Несмотря на общую цель – обеспечение высокоточного впрыска под экстремальным давлением – пути ее достижения в этих системах фундаментально различны.

Конструктивная философия: Интеграция против модульности

Система насос-форсунка представляет собой яркий пример интеграционного подхода. В данном решении функции насоса высокого давления и распылительной форсунки объединены в едином, компактном узле, устанавливаемом непосредственно в головке блока цилиндров над каждым цилиндром. Каждая насос-форсунка является абсолютно автономным модулем, который механически приводится в действие от кулачка распределительного вала двигателя. Таким образом, процесс нагнетания давления иницируется исключительно механическим воздействием и жестко привязан к фазам газораспределительного механизма. Электронное управление, присутствующее в современных версиях системы, регулирует процесс посредством клапана, управляющего гидравлической частью, но базовый принцип создания давления остается механическим и индивидуальным для каждого цилиндра.

Система Common Rail, в свою очередь, построена на принципе функционального разделения и модульности. Ее архитектура включает три ключевых, пространственно разнесенных компонента: насос высокого давления, аккумулятор (общую топливную рампу, или «рейку») и электронно-управляемые форсунки. Насос, работая непрерывно, нагнетает топливо в общую для всех форсунок рампу, где оно находится под постоянным стабильным давлением. Процессы создания давления и его аккумуляции полностью отделены от момента впрыска. Сам впрыск осуществляется по команде электронного блока управления (ЭБУ), который подает электрический сигнал на соленоид или пьезоэлектрический кристалл в каждой форсунке, независимо от положения распредвала.

Гибкость управления процессом сгорания: Фундаментальное превосходство Common Rail

Именно в этом аспекте проявляется наиболее значимое эксплуатационное различие двух систем.

Common Rail предоставляет разработчикам двигателя беспрецедентную степень свободы в управлении процессом сгорания. Поскольку высокое давление в аккумуляторе доступно постоянно, ЭБУ может инициировать впрыск в любой произвольный момент времени. Это позволяет реализовать сложные, многофазные циклы впрыска. Стандартной практикой является использование предварительного впрыска (pilot injection) для подготовки топливно-воздушной смеси и снижения шума и жесткости сгорания, основного впрыска и дополнительного, или дожигающего, впрыска (post injection) для регенерации сажевого фильтра и снижения эмиссии оксидов азота. Давление в рампе может динамически изменяться ЭБУ в зависимости от режима работы двигателя, обеспечивая оптимальное распыление как на низких, так и на высоких оборотах.

В системе насос-форсунка потенциал гибкого управления существенно ограничен ее конструкцией. Параметры впрыска, такие как давление и скорость нарастания, в значительной степени определяются профилем кулачка распредвала и жестко заданной геометрией насосной камеры. Хотя современные системы также позволяют осуществлять предвпрыск, его характеристики и точность управления уступают возможностям Common Rail. Многократный впрыск в течение одного цикла реализовать значительно сложнее, так как каждый акт впрыска требует отдельного механического воздействия кулачка.

Эксплуатационная надежность, ремонтопригодность и стоимость владения

С точки зрения обслуживания и надежности каждая система демонстрирует уникальный набор преимуществ и недостатков.

Насос-форсунка обладает свойством частичной отказоустойчивости. Выход из строя одного узла, как правило, не приводит к полной остановке двигателя. Силовой агрегат сохраняет способность к работе, хотя и с заметной потерей мощности, повышенной вибрацией и задымленностью. Однако стоимость восстановления работоспособности системы крайне высока. Поскольку насос-форсунка является неразборным узлом высокой точности, ее ремонт часто нерентабелен и требует замены в сборе. Процедура замены и последующей калибровки является технологически сложной и требует применения специализированного оборудования и высокой квалификации персонала.

Для системы Common Rail характерна противоположная ситуация. Замена одной вышедшей из строя форсунки – процедура относительно простая и менее затратная по сравнению с насос-форсункой. Однако уязвимость системы носит системный характер. Насос высокого давления и топливная рамка являются общими для всего двигателя. Попадание абразивных частиц или воды с некачественным топливом может привести к катастрофическому износу плунжерных пар насоса, что выведет его из строя и потребует дорогостоящей замены. Неисправность регулятора давления в рампе или клапана форсунки может привести к нарушению работы всего двигателя. Критически важным элементом для сохранения надежности системы Common Rail является безупречное состояние топливных фильтров тонкой очистки.

Сравнительный анализ ключевых эксплуатационных параметров

Благодаря способности поддерживать стабильно высокое давление (в современных системах до 2500-3000 бар) на всех режимах работы, включая низкие обороты, Common Rail обеспечивает превосходную топливную экономичность и наилучшие экологические показатели. Высокое давление и точное дозирование позволяют добиться максимально качественного распыления и оптимизированного сгорания, что минимизирует образование сажи и оксидов азота.

Насос-форсунка, хотя и способна развивать сопоставимое пиковое давление (также до 2500 бар и выше), не может поддерживать его стабильно на низких оборотах, так как давление напрямую зависит от скорости работы кулачкового привода. Это несколько ухудшает показатели экономичности и экологии в переходных режимах. В то же время, традиционно считается, что двигатели с насос-форсунками отличаются несколько более низким уровнем акустического шума на некоторых режимах работы, что связано с особенностями волны давления в индивидуальной магистрали каждого цилиндра.

Заключение: Вектор технологического развития

Проведенный анализ однозначно указывает на то, что система Common Rail, благодаря своей архитектурной гибкости и превосходству в точности управления, является более прогрессивной и перспективной технологией. Она открывает перед инженерами широкие возможности для дальнейшей оптимизации процессов сгорания, что является ключевым фактором для соответствия ужесточающимся мировым экологическим стандартам, таким как Euro 7 и их последующие модификации.

Система насос-форсунка, являясь технологическим пиком развития интеграционного подхода, в настоящее время практически полностью вытеснена с рынка легковых и легких коммерческих автомобилей. Ее применение может сохраняться в некоторых узких нишах, например, на отдельных моделях тяжелой коммерческой и специальной техники, где сохраняют актуальность ее конструктивная автономность и отказоустойчивость. Таким образом, Common Rail утвердилась в качестве доминирующей и определяющей будущее дизельного двигателестроения технологии.
