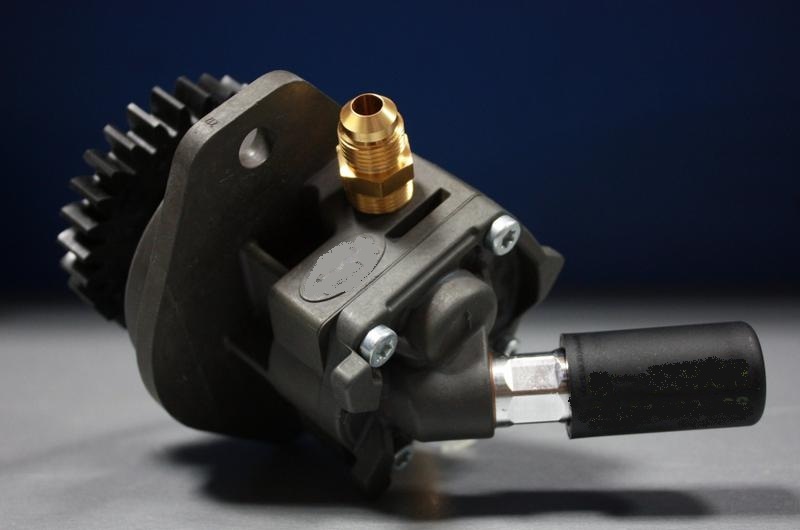

Насос подкачки дизельного двигателя: типы, устройство, признаки выхода из строя
Насос подкачки дизельного двигателя: исчерпывающее руководство по типам, устройству и диагностике неисправностей
Топливоподкачивающий насос — это системообразующий элемент контура низкого давления топливной системы дизельного двигателя. Его корректная функциональность является обязательным условием для стабильной работы топливного насоса высокого давления (ТНВД) и форсунок. В данном материале приводится детальный анализ конструктивных типов насосов подкачки, разбор их внутреннего устройства, исчерпывающий перечень симптомов деградации и отказных состояний, а также практические рекомендации по диагностике и методологии принятия решения о ремонте или замене узла.
1. Функциональное назначение и роль в топливной системе
Насос подкачки (топливоподкачивающий насос) выполняет ряд критически важных функций, выходящих за рамки простой перекачки топлива из бака:
Обеспечение необходимого входного давления для ТНВД. ТНВД, особенно классического типа, для эффективного захвата и нагнетания топлива требует его подачи под определённым давлением (обычно 0.2–0.8 бар). Насос подкачки создаёт этот предварительный напор.
Преодоление гидравлического сопротивления. Он обеспечивает проток топлива через последовательность фильтров тонкой и грубой очистки, которые создают существенное сопротивление, особенно по мере загрязнения.
Стабилизация потока и предотвращение кавитации. Постоянная и равномерная подача топлива исключает образование паровых пробок (кавитации) в магистралях и в самом ТНВД, что губительно для прецизионных деталей.
Деаэрация топливной магистрали. Эффективная работа насоса способствует вытеснению и удержанию воздушных пробок из системы, что крайне важно после обслуживания или при разгерметизации.
Поддержание требуемой производительности в современных системах. В моторах с системой Common Rail электрический насос подкачки (EKP) должен обеспечивать высокий и стабильный объёмный расход топлива для работы топливной рампы и корректного охлаждения/смазки компонентов системы высокого давления.
2. Классификация, конструктивные особенности и сравнительный анализ типов насосов
Эволюция дизельных двигателей привела к доминированию двух принципиально разных конструктивных решений.
2.1. Механические насосы подкачки (поршневого/плунжерного типа)
Сфера применения: Традиционные системы питания с рядными (VE) или распределительными ТНВД. Насос обычно интегрирован в корпус ТНВД.
Принцип действия и устройство: Привод осуществляется от эксцентрика на кулачковом валу ТНВД. Эксцентрик воздействует на толкатель, который, в свою очередь, приводит в действие плунжер (поршень), движущийся в цилиндре. Работа циклическая:
Ход всасывания: При движении плунжера назад открывается впускной клапан, и топливо засасывается в камеру.
Ход нагнетания: При движении плунжера вперёд впускной клапан закрывается, давление возрастает, открывается выпускной клапан, и топливо выталкивается в магистраль к ТНВД. Обратный клапан после насоса предотвращает слив топлива обратно.
Преимущества:
Абсолютная надежность и независимость от электросистемы автомобиля.
Простота конструкции, высокая ремонтопригодность.
Производительность напрямую синхронизирована с оборотами двигателя.
Недостатки и уязвимости:Отсутствие предварительной подкачки перед запуском, что может осложнить холодный пуск.
Износ плунжерной пары, толкателя и эксцентрика.
Чувствительность к абразивным частицам в топливе.
Ограниченная и нерегулируемая производительность.
2.2. Электрические насосы подкачки (EKP – Elektrische Kraftstoffpumpe)
Сфера применения: Подавляющее большинство современных дизельных двигателей с системами Common Rail, а также многие модели с насос-форсунками (Pumpe-Düse).
Принцип действия и устройство: Устанавливается в топливном баке (погружной тип) или в разрыве магистрали (магистральный тип). При включении зажигания блок управления двигателем (ECU) активирует насос на 2-3 секунды для создания давления в системе. После успешного запуска двигателя насос работает постоянно.
Конструкция погружного насоса: Включает электродвигатель, насосную секцию (чаще всего роликово-роликового или шестерёнчатого типа), обратный клапан, демпфер пульсаций и фильтр-сетку. Насос помещён в металлический или пластиковый модуль вместе с датчиком уровня топлива.
Конструкция магистрального насоса: Обычно имеет аналогичную насосную часть, но размещается под днищем автомобиля или в моторном отсеке.
Преимущества:Возможность предварительного нагнетания давления перед запуском, что обеспечивает быстрый и надежный пуск.
Стабильная и высокая производительность, не зависящая от оборотов двигателя.
Способность обеспечить высокий расход, требуемый системами Common Rail.
Лучшее охлаждение электродвигателя в погружном исполнении.
Недостатки и уязвимости:Зависимость от исправности электропроводки, реле и предохранителей.
Чувствительность к работе «всухую» и перегреву.
Более высокая стоимость и, как правило, необходимость полной замены при выходе из строя.
Риск образования парафиновых пробок в зимний период у насосов в баке.
3. Детальная симптоматика неисправностей и методы диагностики
Отказ или деградация производительности насоса подкачки имеет характерные проявления, которые часто развиваются постепенно.
3.1. Косвенные признаки (ранняя стадия):
Незначительное увеличение времени запуска двигателя, особенно заметное после длительной стоянки (более 5-6 часов). Двигатель схватывает не с первых оборотов.
«Затухание» двигателя при резком нажатии на педаль акселератора с последующим восстановлением оборотов.
Неустойчивая работа на холостом ходу с малыми колебаниями оборотов.
3.2. Явные признаки (стадия развитой неисправности):
Прогрессирующее затруднение пуска, требующее многократных длительных прокруток стартером.
Потеря мощности, «провалы» и рывки при движении под нагрузкой (подъём в гору, обгон). Двигатель не развивает полной мощности.
Самопроизвольная остановка двигателя на холостом ходу или при движении накатом.
Повышенный шум из области топливного бака (для электрического насоса) – вой, скрежет, писк, свидетельствующие об износе щёток, подшипников или работе в режиме кавитации.
Видимые подтёки топлива в местах установки механического насоса (из-под уплотнительных прокладок).
3.3. Критические признаки (аварийная стадия):
Полная невозможность запуска двигателя.
Резкое повышение расхода топлива на фоне падения мощности.
Появление большого количества воздуха в прозрачных участках топливной магистрали (при исправных соединениях до насоса).
3.4. Методы практической диагностики:
Проверка электрической части (для EKP): Замер напряжения на клеммах насоса при включении зажигания и на работающем двигателе. Проверка целостности предохранителя и реле.
Измерение давления в магистрали низкого давления: Подключение манометра к специальному контрольному штуцеру (если предусмотрен) или в разрыв магистрали перед ТНВД. Сравнение полученных значений с нормативами производителя на разных режимах работы.
Замер производительности (пропускной способности): Отсоединение магистрали после насоса и замер объёма топлива, перекачиваемого за определённый интервал времени (например, за 30 секунд) при включенном зажигании.
Визуальный и акустический контроль: Осмотр на предмет подтёков. Прослушивание работы электрического насоса.
4. Стратегия обслуживания, ремонта и замены
Механический насос в случае износа плунжерной пары или клапанов чаще подлежит восстановлению путём установки ремонтного комплекта. Замена толкателя, пружин и уплотнений часто возвращает узлу работоспособность.
Электрический насос, за исключением редких случаев чистки контактов или сетки, обычно не ремонтируется и подлежит замене в сборе. Критически важно при замене погружного насоса также заменить или очистить фильтр-сетку и, при необходимости, датчик уровня топлива.
Профилактические меры:
Своевременная замена топливных фильтров в полном соответствии с регламентом.
Использование качественного сезонного дизельного топлива.
Недопущение работы с пустым топливным баком, особенно для электрических погружных насосов.
Насос подкачки выступает в роли «сердца» контура низкого давления, и его состояние является индикатором здоровья всей топливной аппаратуры. Понимание принципов его работы, умение идентифицировать ранние симптомы неисправности и оперативное принятие решения о восстановлении — это ключевые компетенции, позволяющие избежать катастрофических расходов на ремонт ТНВД или инжекторной системы. Регулярное профилактическое обслуживание и внимание к качеству топлива — наиболее экономичная и эффективная стратегия для обеспечения долговечности и бесперебойной работы дизельного двигателя.
