Что такое коррекция форсунок и почему её важно выполнять после ремонта

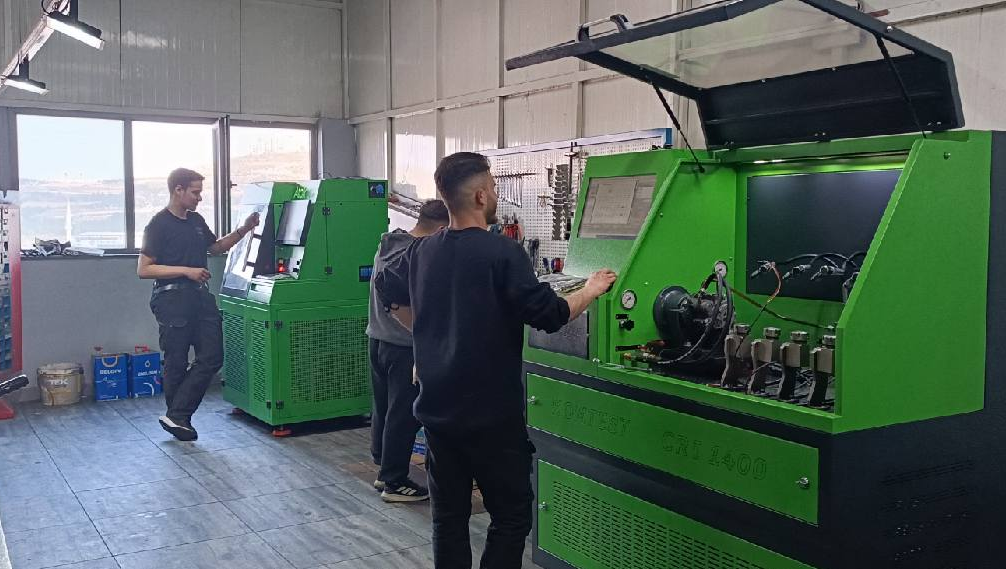

Коррекция форсунок Common Rail: технологическая императива послеремонтного обслуживания
В контексте эксплуатации современных дизельных силовых агрегатов, оснащённых аккумуляторной топливной системой Common Rail, прецизионная точность управления процессом впрыска является краеугольным камнем их эффективности, надёжности и соответствия экологическим стандартам. Любое вмешательство в контур высокого давления — будь то замена, восстановление или даже переустановка форсунок — требует обязательной финальной процедуры: программно-аппаратной коррекции (адаптации). Данная операция представляет собой критически важный этап синхронизации физических параметров исполнительных механизмов с математической моделью управления, заложенной в электронный блок управления (ЭБУ) двигателя.
1. Техническая сущность и физические принципы коррекции форсунок
Система Common Rail функционирует по принципу точного дозирования топлива под экстремально высоким давлением. Каждая пьезоэлектрическая или электромагнитная форсунка, несмотря на соблюдение жёстких заводских допусков, обладает уникальными гидравлическими характеристиками. Эти микроскопические различия в производительности сопла, времени срабатывания клапана и проходной способности каналов обусловлены технологическими допусками материалов и сборки.
Производители присваивают каждой форсунке цифровой идентификатор — корректировочный код (корректировку). Этот код не является серийным номером; это математическая модель поправок, алгоритмически описывающая индивидуальную реакцию данного конкретного изделия на управляющий электрический импульс от ЭБУ. Таким образом, коррекция — это процесс ввода этих калибровочных данных в память контроллера, позволяющий последнему компенсировать природный разброс характеристик. ЭБУ, используя полученные коды, динамически корректирует длительность и опережение впрыска для каждого цилиндра в отдельности, обеспечивая идеально сбалансированную работу двигателя по крутящему моменту, температуре и выбросам.
2. Исчерпывающий перечень случаев, требующих выполнения процедуры
Необходимость проведения коррекции возникает во всех ситуациях, когда нарушается установленное на заводе или при предыдущем обслуживании соответствие между физическим устройством и его программным образом в памяти ЭБУ:
Полная или частичная замена форсунок на новые оригинальные или сертифицированные аналоги.
Установка восстановленных форсунок, прошедших капитальный ремонт с заменой изнашиваемых элементов (распылитель, плунжерная пара, клапан).
Профилактическая чистка или диагностика со снятием форсунок с их последующей установкой, даже на прежние места.
Замена или перепрошивка самого электронного блока управления двигателем.
Появление в диагностическом сканере кодов неисправностей, связанных с дисбалансом цилиндров (например, P0200-P0204, P0301-P0304), отклонением корректировок подачи топлива (Long-Term Fuel Trim) или адаптацией.
Выявление водителем или мастером косвенных симптомов: нестабильная работа на холостом ходу с характерной вибрацией, троение, затруднённый пуск, потеря динамики, повышенный расход топлива и задымленность выхлопа.
3. Системные риски и последствия эксплуатации без корректной адаптации
Игнорирование процедуры коррекции переводит систему управления двигателем в нештатный режим работы, что влечёт за собой каскад негативных последствий:
Хронический дисбаланс цилиндров: ЭБУ, не имея верных поправочных коэффициентов, подаёт на все форсунки идентичные управляющие сигналы. В результате цилиндры получают разное количество топлива, что вызывает неравномерную нагрузку на коленвал, повышенные вибрации, ускоренный износ коренных и шатунных вкладышей.
Критическая нагрузка на ТНВД: Насос высокого давления вынужден поддерживать давление в рампе, рассчитанное на наихудшую (наиболее «протекающую») форсунку. Это приводит к его постоянной работе на пределе производительности, перегреву, преждевременному износу плунжерных пар и выходу из строя одного из самых дорогостоящих компонентов системы.
Деградация характеристик двигателя: Нарушается оптимальный процесс смесеобразования и сгорания. Следствием являются существенная потеря мощности, снижение топливной экономичности на 10-25%, рост токсичности выхлопа (сажеобразование, выбросы NOx).
Потенциал фатальных повреждений: В наиболее нагруженных цилиндрах с избыточной подачей топлива может происходить нарушение температурного режима — локальный перегрев, калильное зажигание, прогар поршней и клапанов. В долгосрочной перспективе страдает сажевый фильтр (DPF) и каталитический нейтрализатор.
4. Детализированная методология проведения коррекции
Процедура требует профессионального диагностического оборудования (автосканеры уровня Delphi, Bosch ESI[tronic], Autocom, оригинальные дилерские комплексы) и квалификации исполнителя. Упрощённый алгоритм включает следующие этапы:
Предварительная диагностика: Считывание и фиксация текущих ошибок, проверка давления в рампе, анализ показаний датчиков.
Физический доступ и идентификация: После снятия декоративных кожухов мастер находит на корпусе каждой форсунки корректировочный код. Способ нанесения варьируется: лазерная гравировка (Bosch IMA), штрих-код/QR-код (Denso), микросхема (Delphi C3i).
Программный ввод данных: Через диагностический разъём в соответствующем разделе программного обеспечения производится ввод считанных кодов в память ЭБУ, строго привязанный к номеру цилиндра.
Адаптация и обучение: После ввода кодов система часто требует проведения процедур адаптации: сброс давлений, обучение регулятора давления, калибровка клапана подачи топлива. Двигатель запускается и работает на различных оборотах для самообучения контроллера.
Верификация результата: Ключевой этап. Мастер проверяет отсутствие ошибок, анализирует параметры: показания корректировок подачи топлива по цилиндрам (должны стремиться к нулю), равномерность оборотов, давление в рампе на всех режимах.
5. Специфика корректировки для основных производителей систем впрыска
Bosch: Использует коды IMA (9-16 символов) или IMA2. Требует предельно точного ручного или сканирующего ввода. После процедуры обязательна активация новых кодов и часто — адаптация регулирующего клапана давления.
Delphi: Система C2i/C3i. Коды часто считываются автоматически при подключении специализированного тестера. Отличается повышенной чувствительностью к качеству ввода и требует тщательной проверки давления в обратной магистрали.
Denso: Применяет технологию QR-кодирования. Наиболее удобна при наличии сканера с камерой — код считывается автоматически. Однако процедура может включать загрузку не одного значения, а целой таблицы поправок для разных режимов работы.
Siemens/Continental (VDO): Использует числовые коды. Важной особенностью является необходимость не только ввести код, но и выполнить точную процедуру «обучения клапана дозирования» через диагностический сканер.
Коррекция форсунок в системе Common Rail — это не дополнительная услуга, а безусловная технологическая необходимость, неотъемлемая часть любого ремонтного цикла топливной аппаратуры высокого давления. Её выполнение гарантирует возвращение системе управления двигателем способности к точному и адаптивному контролю над процессом сгорания. Экономия на данной процедуре является ложной и несопоставима с потенциальными затратами на последующий капитальный ремонт ТНВД, устранение последствий прогара поршневой группы или замену вышедших из строя компонентов системы нейтрализации отработавших газов. Таким образом, коррекция форсунок представляет собой ключевой фактор обеспечения долговечности, экономичности и экологичности современного дизельного двигателя в постремонтный период.
