Кольцо уплотнительное плунжерной пары 33.1111083-01 (REP 33.1111074-01)

Артикул: 014-017-19-2-1

Бренд: ЯЗРТИ

Производитель: АО «Ярославский завод РТИ»

Описание

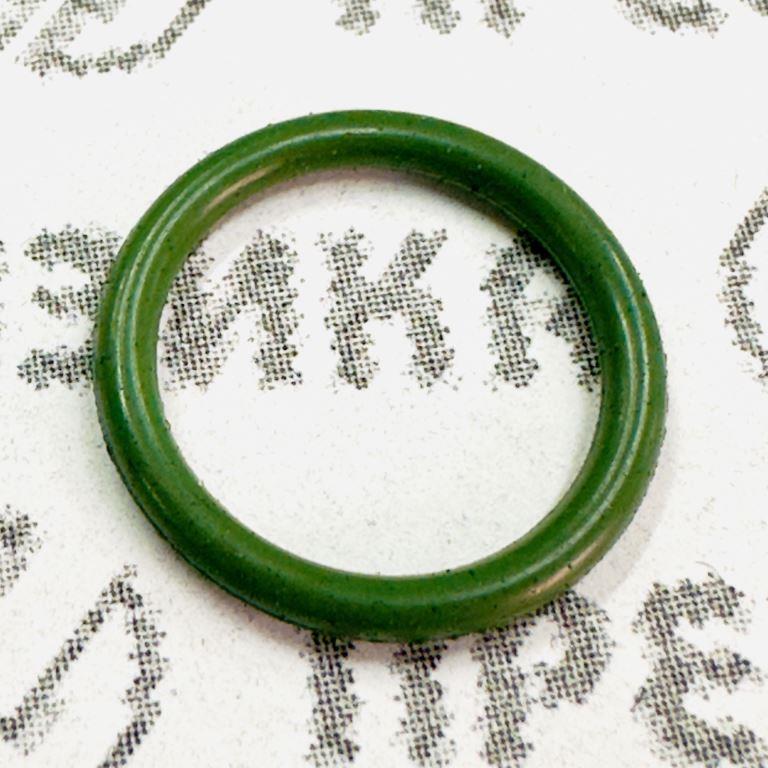

Кольцо уплотнительное 33.1111083-01 представляет собой резинотехническое изделие круглого сечения, предназначенное для герметизации сопряжений в плунжерных парах секций высокого давления топливных насосов высокого давления (ТНВД). Изделие имеет зеленый цвет, являющийся идентификатором материала для топливной аппаратуры. Артикул по каталогу производителя — 014-017-19-2-1. Кольцо поставляется как сменно-запасная часть и является прямым аналогом (заменой) кольца 33.1111074-01.

Расположение

Кольцо устанавливается в кольцевую канавку посадочного места плунжерной пары внутри секции высокого давления ТНВД. Оно герметизирует стык между гильзой плунжера и корпусом секции, работая в условиях возвратно-поступательного перемещения и высокого давления топлива.

Модели ТНВД

• 33.1111007-02
• 33.1111007-10
• 334.1111005

Назначение

Изделие выполняет функцию уплотнения подвижного соединения в плунжерной паре. Предотвращает перетекание дизельного топлива под давлением из надплунжерного пространства в полость низкого давления, а также исключает попадание воздуха и масла в топливный канал. Обеспечивает поддержание требуемой цикловой подачи и стабильной работы ТНВД.

Типоразмер и обозначение

Обозначение кольца 014-017-19-2-1 расшифровывается в соответствии с конструкторской документацией:

• Внутренний диаметр (d₁): 14 мм — Первая группа цифр (014)
• Наружный диаметр (d₂): 17 мм — Вторая группа цифр (017)
• Диаметр сечения (d₃): 1,9 мм — Третья группа (19): значение сечения, умноженное на 10 (19/10 = 1,9 мм)
• Группа точности: 2 — Предназначено для подвижных и неподвижных соединений
• Группа резины: 1 — Маслобензостойкая резина на основе нитрильного каучука (NBR)

Материал и технические характеристики

Кольцо изготовлено из маслобензостойкой резины на основе нитрильного каучука (NBR). Зеленый цвет является маркером материала, специально разработанного для эксплуатации в среде дизельного топлива и минеральных масел. Изделие соответствует требованиям ГОСТ 9833-73 и ГОСТ 18829-73.

Технические характеристики:

• Материал: Нитрильная резина (NBR), группа резины 1
• Цвет: Зеленый
• Рабочая температура: –50 °C … +130 °C
• Рабочее давление, неподвижное соединение: до 50 МПа
• Рабочее давление, подвижное соединение: до 32 МПа
• Рабочие среды: Дизельное топливо, минеральные масла, эмульсии, смазки, пресная и морская вода, сжатый воздух
• Масса: 0,0002 кг
• Нормативная документация: ГОСТ 9833-73, ГОСТ 18829-73

Применимость

• Модель ТНВД 33.1111007-02: секция высокого давления 33.1111050-02, заменяемая деталь 33.1111074-01
• Модель ТНВД 33.1111007-10: секция высокого давления 33.1111050-02, заменяемая деталь 33.1111074-01
• Модель ТНВД 334.1111005: секция высокого давления 33.1111050-02, заменяемая деталь 33.1111074-01

Кольцо применяется при ремонте и техническом обслуживании топливной аппаратуры дизельных двигателей КАМАЗ, а также иных силовых установок, оборудованных ТНВД указанных моделей.

Правила подбора и замены

• При замене используется кольцо, строго соответствующее типоразмеру 014-017-19-2-1 и группе резины 1 (допускается аналог 33.1111083-01). Геометрические параметры и физико-механические свойства должны совпадать с требуемыми по ГОСТ 9833-73.
• Перед установкой посадочное место очищается от остатков старого уплотнения, топливного лака, нагара и механических частиц. Контролируется отсутствие забоин, рисок и коррозии на уплотняемых поверхностях.
• Монтаж выполняется без перекручивания и чрезмерного растяжения кольца. Рекомендуется использование монтажных оправок или конусных приспособлений для исключения среза материала.
• Замена кольца обязательна при каждой разборке плунжерной пары или секции высокого давления, а также при обнаружении остаточной деформации, потери эластичности, растрескивания или износа.
• Затяжка резьбовых соединений секции производится в соответствии с руководством по ремонту конкретной модели ТНВД. Нарушение момента затяжки может привести к деформации кольца и потере герметичности.
• Эксплуатация уплотнения допускается только в пределах заявленных температур и рабочих сред. Применение в несовместимых жидкостях вызывает ускоренное старение и разрушение резины.

О производителе

АО «Ярославский завод резиновых технических изделий» (ЯЗРТИ) — российское предприятие, специализирующееся на выпуске уплотнительных колец, манжет, прокладок и формованных изделий из резин различного состава. Продукция завода используется в узлах и агрегатах дизельных двигателей, топливной аппаратуры, гидравлических и пневматических систем. Производство сертифицировано, изделия выпускаются согласно действующим стандартам и техническим условиям.
