Кольцо уплотнительное плунжерной пары 33.1111083 (33.1111074-01) СТРОЙМАШ

1. Описание

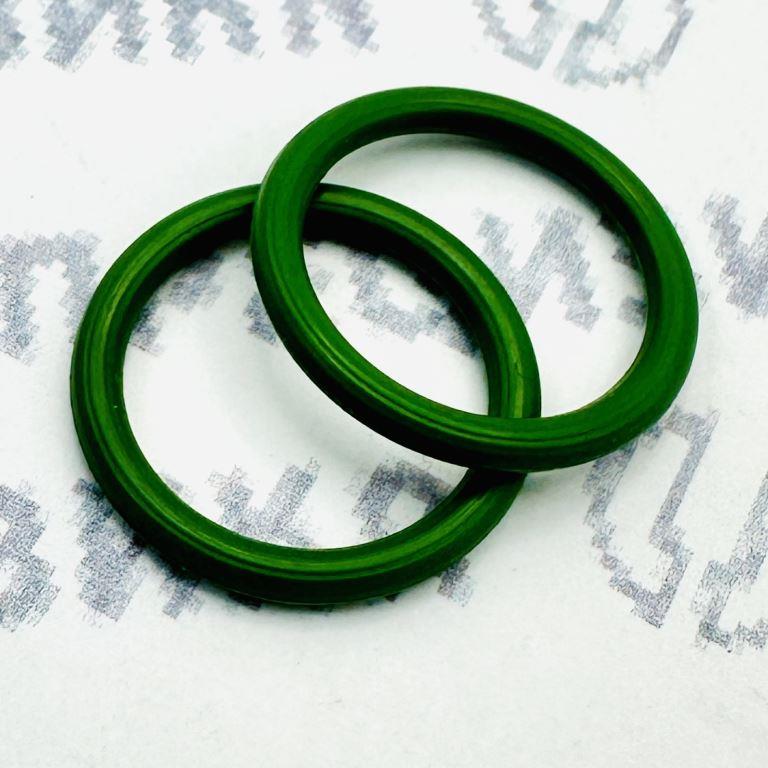

Кольцо уплотнительное 33.1111083 (конструкторский номер 33.1111074-01) представляет собой резиновое кольцо круглого сечения, предназначенное для герметизации плунжерной пары в составе секции высокого давления топливного насоса высокого давления (ТНВД). Деталь изготовлена АО «СТРОЙМАШ» из фторсиликоновой резины, что определяет её характерный зелёный цвет. Кольцо выполняет функцию уплотнения в условиях контакта с дизельным топливом и моторным маслом при значительных перепадах давления и температуры.

2. Расположение

Данное кольцо устанавливается в секцию высокого давления ТНВД 33.1111050-02, где оно уплотняет сопряжение плунжерной пары. Секция высокого давления входит в состав рядных ТНВД, перечисленных в п. 3. Кольцо размещается в канавке корпуса секции либо непосредственно на плунжерной втулке – точное расположение определяется конструкцией конкретной секции.

3. Модели ТНВД

Кольцо применяется в составе секций 33.1111050-02, которые устанавливаются на следующие модели топливных насосов высокого давления:

4. Назначение

Кольцо уплотнительное 33.1111083 выполняет следующие функции:

• герметизация стыка деталей плунжерной пары, предотвращение утечек топлива из надплунжерного пространства;
• исключение попадания воздуха в топливную магистраль высокого давления;
• обеспечение стабильности давления впрыска и, как следствие, равномерной работы двигателя на всех режимах;
• защита сопрягаемых поверхностей от проникновения абразивных частиц и влаги из картерного пространства ТНВД.

5. Типоразмер и обозначение

Условное обозначение кольца 014-017-19-2-1 расшифровывается в соответствии с ГОСТ 9833-73:

Каталожный номер 33.1111083 является номером детали по номенклатуре производителя. Конструкторское обозначение 33.1111074-01 указывает на принадлежность к конкретному сборочному узлу – плунжерной паре.

6. Материал и технические характеристики

Кольцо изготовлено из фторсиликоновой резины (группа 1 по ГОСТ 18829-73). Данный материал выбран с учётом необходимости работы в среде дизельного топлива и моторного масла при высоких давлениях и в широком температурном интервале. Физико-механические свойства материала (на примере базовой марки ФСИ-70М, применяемой АО «СТРОЙМАШ» для подобных уплотнений) приведены в таблицах ниже.

Эксплуатационные параметры кольца

Физико-механические показатели фторсиликоновой резины ФСИ-70М

Физико-механические показатели марок ФСИ

Ниже сведены основные нормируемые параметры для нескольких марок, различающихся твёрдостью. Эти данные позволяют подобрать материал под конкретную задачу — от мягких уплотнений до жёстких конструкционных элементов.

Все марки сохраняют эластичность до –60 °C, а после термического старения (воздух, 150 °C, 72 ч) твёрдость изменяется не более чем на +1…+3 ед. Шор А, прочность и удлинение не снижаются (изменение 0 %), что подтверждает высокую термостабильность.

Стойкость к жидким средам (на примере масла СЖР‑1, 125 °C, 72 ч)

Для марок, испытанных в ненапряжённом состоянии, характерны минимальные изменения объёма и прочности:

• ФСИ‑70М: объём до +1,5 %, твёрдость снижается на 0…2 ед.;
• ФСИ‑80М: объём до +0,5 %, твёрдость снижается на 0…1 ед. (практически нулевое набухание).

Особо выделяется марка ФСИ‑80М — она показывает выдающуюся маслобензостойкость, сравнимую с лучшими фторэластомерами.

7. Применимость

Кольцо уплотнительное 33.1111083 применяется в следующих случаях:

• ремонт и восстановление секций высокого давления ТНВД 33.1111050-02;
• обслуживание топливных насосов КАМАЗ с двигателями уровня Евро-0, Евро-1, Евро-2 (рядные ТНВД модельного ряда 33 и 334);
• замена изношенного или повреждённого уплотнительного кольца при падении давления впрыска, подтеканиях топлива или попадании масла в топливную систему.

При заказе необходимо учитывать точное соответствие артикула и конструкторского номера, так как внешне схожие кольца могут иметь отличия по диаметру сечения или группе резины.

8. Правила подбора и замены

Подбор и замена кольца должны выполняться с соблюдением следующих требований:

• 1. Проверка соответствия – перед установкой необходимо сверить маркировку и размеры с оригинальной деталью. Внутренний диаметр – 14 мм, наружный – 17 мм, диаметр сечения – 1,9 мм.
• 2. Осмотр посадочных мест – канавки и сопрягаемые поверхности должны быть очищены от остатков старого уплотнения, не иметь задиров, следов коррозии и механических повреждений.
• 3. Контроль состояния кольца – не допускается установка колец с трещинами, порезами, остаточной деформацией, а также с признаками старения резины (затвердевание, потеря эластичности).
• 4. Замена – кольцо подлежит замене при каждой разборке секции высокого давления, независимо от его внешнего состояния. Повторное использование не допускается.
• 5. Монтаж – установка производится без перекосов и чрезмерного растяжения. Для облегчения монтажа допускается использование технологической смазки, совместимой с фторсиликоновой резиной (чистое дизельное топливо или специальная монтажная паста).
• 6. Затяжка – момент затяжки резьбовых соединений секции должен соответствовать требованиям руководства по ремонту конкретного ТНВД. Чрезмерная затяжка может привести к деформации кольца и потере герметичности.
• 7. Проверка герметичности – после сборки необходимо провести опрессовку секции или ТНВД в сборе на стенде; появление подтеканий не допускается.

9. О производителе

АО «СТРОЙМАШ» – российское предприятие, с 2001 года специализирующееся на выпуске резинотехнических изделий (РТИ) для автомобильного, железнодорожного, судового транспорта, запорной арматуры, электротехнического и пищевого оборудования. Производство базируется на использовании импортных резиновых смесей и современного автоматизированного оборудования, что обеспечивает стабильность геометрических и физико-механических параметров каждой партии.

В ассортименте присутствуют изделия из нескольких типов эластомеров. Для уплотнительных колец плунжерных пар используется фторсиликоновая резина (марки ФСИ), выбранная благодаря сочетанию эластичности, термостойкости и высокой маслобензостойкости. Это позволяет деталям сохранять работоспособность при знакопеременных нагрузках и длительном контакте с углеводородными средами.

Отличительные признаки оригинальной продукции АО «СТРОЙМАШ»:

• характерный зелёный цвет изделия;
• наличие фирменного клейма (одного из двух зарегистрированных вариантов) и каталожного номера;
• практически полное отсутствие облоя (технологических заусенцев) на поверхности;
• отсутствие резкого химического запаха, типичного для дешёвых аналогов из низкокачественных смесей.

Многоступенчатый входной контроль сырья и выходной контроль готовой продукции гарантируют соответствие каждого кольца требованиям ГОСТ и конструкторской документации.
