016-020-25-2-2 Кольцо уплотнительное зеленое 33.1106379

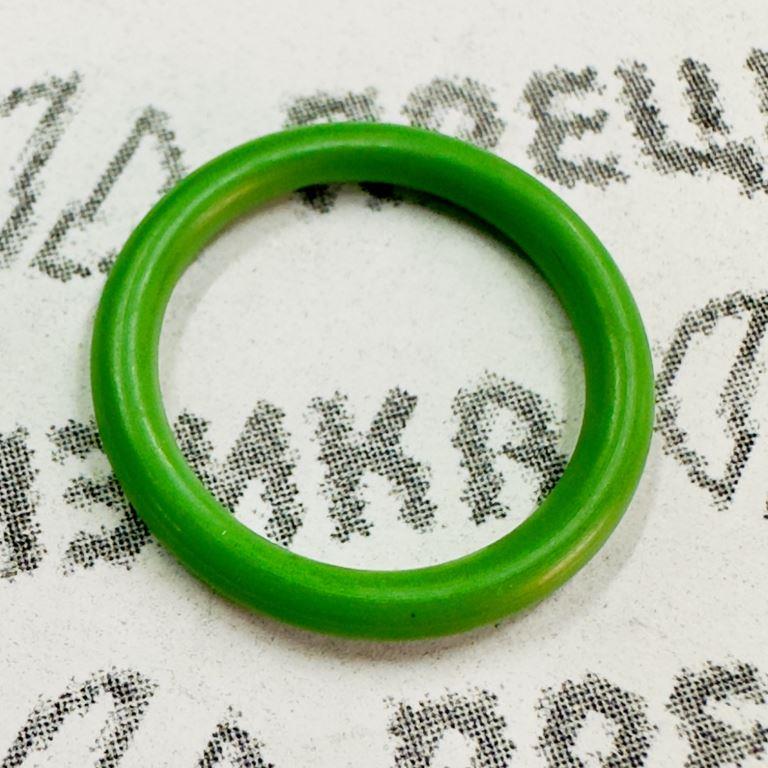

Кольцо уплотнительное 016-020-25-2-2 (зеленое, ось регулятора, втулка ТННД)
1. Описание изделия
Изделие 016-020-25-2-2 представляет собой резиновое уплотнительное кольцо круглого сечения, предназначенное для герметизации подвижных и неподвижных соединений в узлах топливной аппаратуры дизельных двигателей. Деталь выполняет функцию предотвращения утечек рабочих жидкостей (дизельного топлива, моторного масла) в местах сопряжения осей, валов и втулок с корпусами агрегатов. Кольцо устанавливается в канавки или расточки, обеспечивая радиальное или торцевое уплотнение за счет упругой деформации материала.
2. Расположение в узлах
Кольцо монтируется в следующих агрегатах топливной системы:
- Регулятор частоты вращения ТНВД: Уплотняет ось (валик) рычага управления регулятором. Устанавливается в расточку корпуса регулятора на ось, соединяющую тягу акселератора с рейкой насоса. Исключает течь топлива или масла по валу наружу.
- Топливоподкачивающий насос низкого давления (ТННД): Уплотняет втулку приводного вала (штока или толкателя) в месте его прохода через корпус насоса. Предотвращает утечку топлива по линии привода. Данное кольцо не является уплотнением поршня ТННД.
- Прочие узлы: Может применяться в конструкции насоса предпусковой прокачки (НПП) в качестве уплотнительной прокладки крышки или направляющей втулки. Входит в состав ремонтных комплектов регулятора, ТННД и передней крышки ТНВД.
3. Модели рядных ТНВД
Деталь применяется в топливных насосах высокого давления производства Ярославского завода дизельной аппаратуры (ЯЗДА) рядного типа. Перечень моделей ТНВД:
| Тип рядного ТНВД | Модели |
|---|---|
| Серийные модели | 60, 80, 90, 773, 774 |
| Модели ряда 170 | 173, 174, 175, 176, 177 |
4. Назначение
Единственное функциональное назначение кольца — герметизация стыков деталей для предотвращения утечек рабочей среды (дизтопливо, моторное масло) и исключения проникновения загрязнений внутрь прецизионных пар топливной аппаратуры.
5. Типоразмер и обозначение. Аналоги
Размерное обозначение кольца соответствует структуре условного обозначения по ГОСТ. Расшифровка типоразмера приведена ниже. Полный перечень каталожских и заводских номеров, под которыми поставляется данная деталь, представлен в таблице.
Расшифровка размерного обозначения 016-020-25-2-2:
- 016 – внутренний диаметр: 16 мм.
- 020 – наружный диаметр: 20 мм.
- 25 – ширина (диаметр сечения) кольца: 2,5 мм.
- 2 (первая цифра) – группа резины: маслобензостойкая.
- 2 (вторая цифра) – класс точности изготовления.
Перечень взаимозаменяемых каталожных номеров:
| Номер детали | Происхождение номера |
|---|---|
| 236-1106380 | Основной каталожный номер по спецификациям ЯЗДА/ЯМЗ |
| 236-1106380-01 | Модификация с улучшенным материалом (часто фторкаучук) |
| 236-1110479 | Аналог для топливной аппаратуры |
| 33.1106379 | Номер по каталогам ЧТЗ и тракторной техники |
| 253.1113064 | Применяемое обозначение в запчастях |
| 16-149 | Раннее или внутризаводское кодирование |
| 016-020-25-2-2 | Размерное обозначение для заказа в составе ремкомплектов |
6. Материал и технические характеристики
Для изготовления применяются маслобензостойкие резиновые смеси. Стандартное исполнение изготавливается из бутадиен-нитрильного каучука (NBR). Исполнение с индексом «-01» (номер 236-1106380-01) поставляется из фторкаучука (FKM), имеющего характерный зеленый цвет.
Сравнительные характеристики материалов:
| Параметр | NBR (Стандарт) | FKM / FPM (Зеленое) |
|---|---|---|
| Рабочая среда | Дизельное топливо, моторное масло | Дизтопливо, бензин, биотопливо, масла, растворители |
| Рабочая температура | от -30 °C до +100 °C (кратк. +120 °C) | от -20 °C до +200 °C (кратк. +250 °C) |
| Твердость (по Шору А) | 65–75 единиц | 65–75 единиц |
| Ключевое свойство | Стойкость к нефтепродуктам | Высокая химическая и термическая стойкость, низкая газопроницаемость |
| Цветовое кодирование | Черный (стандартно) | Зеленый (является маркером фторкаучука) |
7. Применимость
Деталь предназначена для установки на технику, оснащенную дизельными двигателями и топливной аппаратурой семейств, указанных в таблице.
| Производитель техники / Двигатели | Модели и модификации |
|---|---|
| ЯМЗ | 236, 238, 7511 и их модификации |
| Автомобили | МАЗ, КрАЗ, Урал (с двигателями ЯМЗ) |
| Тракторная техника | Техника с ТНВД производства ЯЗДА и ЧТЗ |
8. Правила подбора и замены
- Идентификация: Для подбора следует использовать основной каталожный номер 236-1106380 либо размерное обозначение 016-020-25-2-2.
- Контроль материала: При замене на топливной аппаратуре, работающей в условиях повышенных температур или с топливом нестабильного качества, рекомендуется применять кольцо из фторкаучука (зеленого цвета) с артикулом 236-1106380-01.
- Монтаж:
- Перед установкой необходимо убедиться в отсутствии механических повреждений (трещин, надрезов, остаточной деформации) на поверхности нового кольца.
- Посадочное место (канавку, расточку) и сопрягаемый вал очистить от загрязнений и остатков старого уплотнения.
- Во избежание повреждения кольца об острые кромки при монтаже на вал рекомендуется использовать смазку, совместимую с материалом уплотнения (например, чистое моторное масло), и оправки.
- Периодичность: Замена производится при каждой разборке узла, при обнаружении подтеканий топлива или масла в местах установки, а также в рамках планового технического обслуживания при переборке ТНВД или ТННД.
9. О производителе
Деталь произведена в Китайской Народной Республике (КНР). Артикул для заказа: 016-020-25-2-2 фси. Изготовитель специализируется на выпуске уплотнительных элементов и компонентов топливной аппаратуры, поставляя продукцию, соответствующую конструкторской документации моторных и агрегатных заводов.
