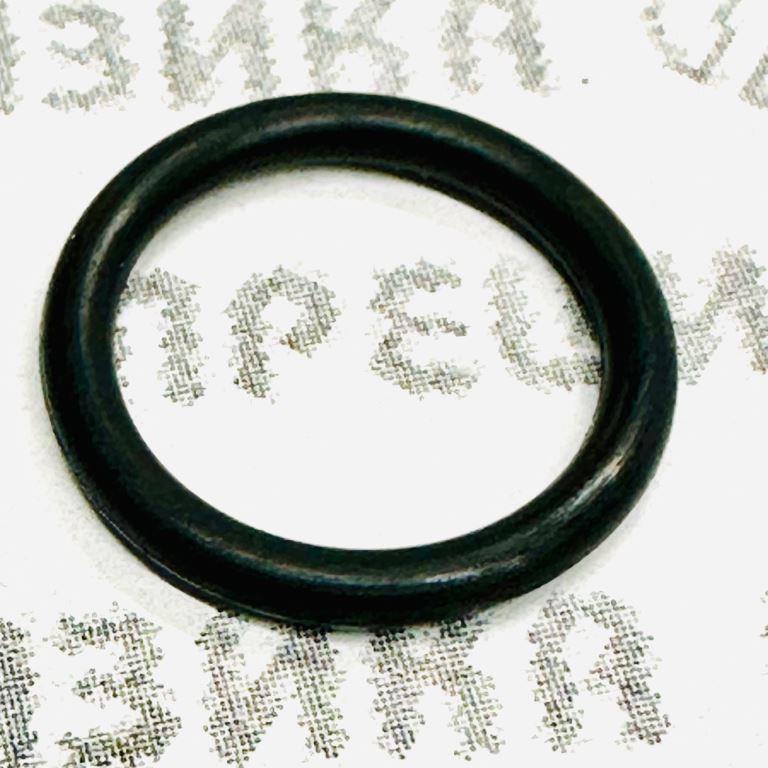

016-020-25-2-2 Кольцо уплотнительное ЯЗРТИ 236-1110479
Кольцо уплотнительное 016-020-25-2-2 (236-1106380)
Описание
Изделие представляет собой резиновое уплотнительное кольцо круглого сечения, предназначенное для герметизации подвижных и неподвижных соединений в узлах топливной аппаратуры дизельных двигателей. Кольцо изготовлено в соответствии с ГОСТ 9833-73 / ГОСТ 18829-2017 из маслобензостойкой резиновой смеси. Деталь обеспечивает стабильную герметичность в среде дизельного топлива и моторного масла.
Расположение
Кольцо 016-020-25-2-2 имеет строго определенные места установки в агрегатах топливной системы. Деталь не является универсальной и применяется в следующих узлах:
| Узел | Место установки | Функция |
|---|---|---|
| Регулятор частоты вращения ТНВД | Расточка корпуса на оси (валике) рычага управления регулятором | Герметизация оси, предотвращение утечки топлива или масла наружу по валу. Не путать с уплотнением втулки вала. |
| Топливоподкачивающий насос низкого давления (ТННД) | Посадочное место втулки вала (штока) привода насоса | Обеспечение герметичности в месте прохода приводного вала или толкателя через корпус ТННД. |
| Ручной насос предпусковой прокачки (НПП) | Крышка или направляющая втулка (в составе ремкомплектов) | Уплотнение сопрягаемых плоскостей. Не используется как рабочее кольцо поршня. |
Модели ТНВД
Изделие применяется в рядных топливных насосах высокого давления производства Ярославского завода дизельной аппаратуры (ЯЗДА), включая, но не ограничиваясь, следующие модели:
| Серия ТНВД | Модели |
|---|---|
| Рядные ТНВД ЯЗДА | 60, 80, 90, 773, 774 |
| Семейство рядных насосов | 173, 174, 175, 176, 177 и их модификации |
Назначение
Основное функциональное назначение кольца — создание герметичного уплотнения в зоне контакта деталей, находящихся под воздействием дизельного топлива и моторного масла. Деталь предотвращает течь рабочих жидкостей по сопрягаемым поверхностям валов, осей и штоков, обеспечивая штатную работу топливного насоса и сохранение рабочих параметров давления в системе.
Типоразмер и обозначение
Фактический типоразмер закодирован в артикуле согласно отраслевой системе обозначений.
| Параметр | Значение | Пояснение |
|---|---|---|
| Внутренний диаметр (d) | 16 мм | Первая группа цифр в артикуле (016) |
| Наружный диаметр (D) | 20 мм | Вторая группа цифр в артикуле (020) |
| Ширина (сечение) (h) | 2.5 мм | Третья группа цифр в артикуле (25) |
| Группа резины | 2 | Маслобензостойкая резина (дизтопливо, масло) |
| Группа точности | 2 | Поле допусков по ГОСТ |
Таблица аналогов и взаимозаменяемых номеров
| Номер | Примечание |
|---|---|
| 236-1106380 | Основной каталожный номер по номенклатуре ЯЗДА/ЯМЗ |
| 236-1106380-01 | Модификация из фторкаучука (повышенная термостойкость) |
| 236-1110479 | Аналог для топливной аппаратуры |
| 33.1106379 | Обозначение по каталогам ЧТЗ и тракторной техники |
| 253.1113064 | Применяемое обозначение |
| 16-149 | Раннее заводское кодирование |
Материал и технические характеристики
Кольцо изготавливается из резиновой смеси, стойкой к воздействию нефтепродуктов.
| Характеристика | Значение |
|---|---|
| Материал | Нитрильный каучук (NBR) или фторкаучук (FPM) для версии -01 |
| Цвет | Чёрный (стандартное исполнение) |
| Рабочая среда | Дизельное топливо, моторное масло, антифриз (ограниченно) |
| Диапазон рабочих температур | от -30°C до +100°C (кратковременно до +120°C) |
| Твердость по Шору А | 65–75 единиц |
| Срок службы / ресурс | Не менее 5 лет или 50 000 км пробега (при соблюдении условий эксплуатации) |
Применимость
Кольцо устанавливается в топливную аппаратуру широкого спектра дизельных силовых установок и техники на их базе:
| Марка двигателя | Применяемая техника |
|---|---|
| ЯМЗ-236 | Автомобили МАЗ, Урал, автобусы, тракторы, спецтехника |
| ЯМЗ-238 | Автомобили МАЗ, КрАЗ, тракторы, бульдозеры, экскаваторы, дизель-генераторы |
| ЯМЗ-7511 | Магистральные тягачи и самосвалы МАЗ, Урал нового поколения |
| ЧТЗ (тракторные двигатели) | Тракторы и бульдозеры на базе двигателей Челябинского тракторного завода |
Изделие входит в состав ремкомплектов регулятора, ТННД и передней крышки ТНВД.
Правила подбора и замены
Подбор осуществляется по внутреннему и наружному диаметрам и ширине кольца, а также по группе резины. Категорически запрещается замена на кольцо из резины общей группы (группа 1 или 3), нестойкой к дизельному топливу.
При замене необходимо:
- Убедиться в чистоте посадочного места и отсутствии механических повреждений (задиров, заусенцев) на сопрягаемых валах и втулках.
- Извлечь старое кольцо специальным приспособлением, исключающим царапины на посадочных местах.
- Установить новое кольцо, избегая перекручивания и чрезмерного растяжения. Рекомендуется использовать монтажную оправку.
- Перед установкой смазать кольцо чистым дизельным топливом или моторным маслом, применяемым в двигателе.
О производителе
АО «Ярославский завод РТИ» (ЯЗРТИ) — одно из ведущих предприятий России в области разработки и серийного производства резинотехнических изделий. Завод специализируется на выпуске формовых и неформовых деталей для автомобильной, тракторной, железнодорожной и авиационной промышленности. Производственные мощности предприятия позволяют изготавливать широкую номенклатуру уплотнительных колец по ГОСТ и специальным техническим условиям, с возможностью подбора рецептуры резиновой смеси под конкретные условия эксплуатации.
