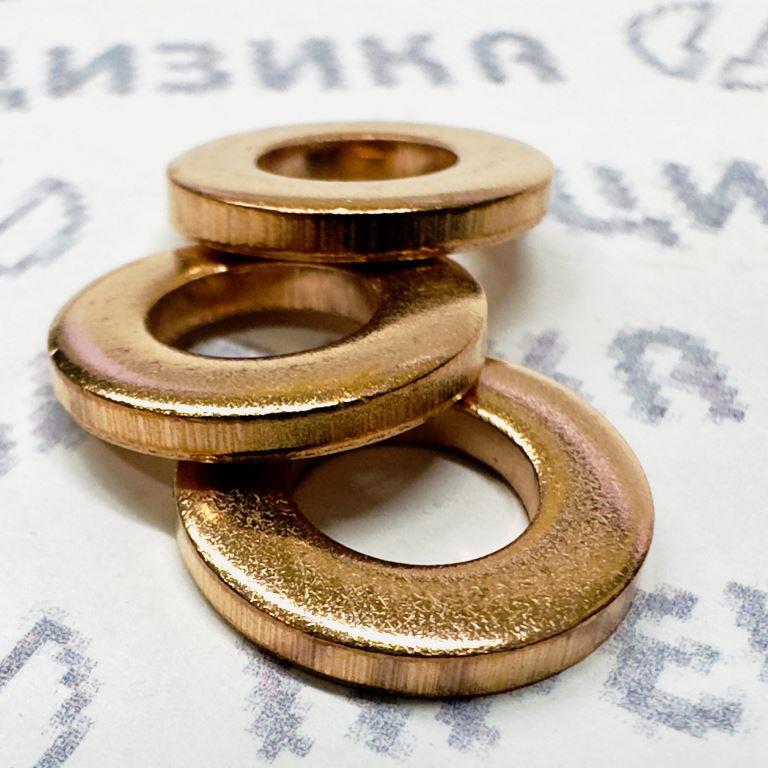

Шайба медная 312326-П (14×20×1,5 мм)
Производитель: АО «Алтайский завод прецизионных изделий» (АЗПИ)
1. Основные параметры
Наименование: Шайба уплотнительная медная для топливной аппаратуры
Артикул: 312326-П (основной), альтернативные коды: 852206, 34098662, 312326-П34
Габариты:
Внутренний диаметр (d): 14,2 мм (номинальный)
Наружный диаметр (D): 19,0–20,0 мм
Толщина (S): 1,5 мм (допуск: 1,2–2,0 мм)
Материал: Медь отожжённая (ГОСТ 859-2014)
2. Функциональное назначение
Применение: Герметизация соединений топливных трубок высокого давления (ТВД) с корпусом ТНВД в дизельных двигателях.
Принцип работы: Пластическая деформация при затяжке создаёт герметичный контакт, компенсируя микронеровности поверхностей.
Эксплуатационные условия:
Давление: до 2000 бар (Common Rail, насос-форсунки)
Температура: -50°C...+180°C
Среда: дизельное топливо, моторное масло, антифриз.
3. Применяемость в топливных системах
Типы систем:
Рядные ТНВД (ЯМЗ-236/238)
Распределительные ТНВД (VE/VP серии)
Common Rail (уплотнение штуцеров насоса)
Насос-форсунки
Двигатели:
ЯМЗ: 236, 238, 240, 7601.10, 7511.10, 8401.10, 8424, 656, 658
ТМЗ: 8421.10, 8424.10
Техника: МАЗ-500А/503А/504А, КрАЗ-250/260, МАЗ-5551/6501
4. Технологические особенности
Производство: Прецизионная штамповка с термообработкой для обеспечения пластичности.
Контроль качества: Соответствие ТУ 3742-014-00281394-2015, испытания на герметичность при 2000 бар.
Ключевые свойства:
Коррозионная стойкость к агрессивным средам
Высокая теплопроводность
Стабильность геометрии
5. Инструкция по монтажу
Требования:
Обязательная замена при каждом демонтаже узла
Очистка посадочных поверхностей от загрязнений
Затяжка с регламентированным моментом (перетяжка приводит к разрушению)
Риски при нарушении правил:
Утечки топлива
Снижение давления впрыска
Нестабильная работа двигателя
6. Аналоги
| Основной артикул | Производитель | Аналог | Применяемость |
|---|---|---|---|
| 312326-П | АЗПИ | 852206 | Универсальный |
| 312326-П34 | АЗПИ | 34098662 | Двигатели ТМЗ |
| — | Моторпал | 1/02800/60 | D=20 мм |
Шайба 312326-П производства АО «АЗПИ» обеспечивает герметичность высоконапорных топливных систем в экстремальных условиях эксплуатации. Критически важна для корректной работы ТНВД двигателей ЯМЗ, ТМЗ и спецтехники. Требует строгого соблюдения правил монтажа и одноразового применения. Совместимость с конкретными моделями ТНВД уточняется по каталогам производителя.
