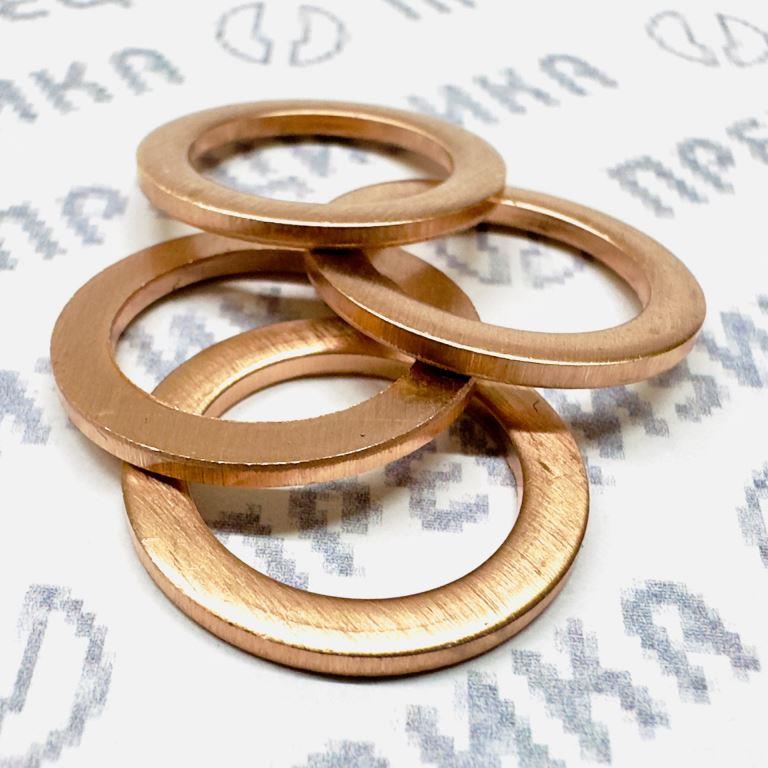

Шайба медная 312326-П (14×19,0×1,5 мм) производства АО «Алтайский завод прецизионных изделий» (АЗПИ)
1. Основные параметры изделия
Артикул: 312326-П (оригинальный код производителя).
Габаритные размеры:
Внутренний диаметр (d): 14,2 мм,
Наружный диаметр (D): 19,0 мм,
Толщина (S): 1,5 мм.
Материал: Высокочистая отожженная медь.
Ключевые свойства: Пластичность, коррозионная стойкость к углеводородным средам, теплопроводность.
Упаковка: — 100 шт.
2. Функциональное назначение
Назначение: Герметизация соединения топливной трубки высокого давления с корпусом ТНВД в дизельных двигателях.
Принцип работы: При затяжке гайки пластически деформируется, заполняя микродефекты поверхностей.
Рабочие условия:
Давление: до 2000+ бар (Common Rail, насос-форсунки),
Температура: −50°C до +150°C,
Среда: Дизельное топливо, моторные масла.
3. Применяемость в топливной аппаратуре
Двигатели ЯМЗ:
ЯМЗ-236/238/240, ЯМЗ-658/656, ЯМЗ-7601/7511, ЯМЗ-8401/8421/8424,
Совместимость с EURO IV (ЯМЗ-6565/6585).
Типы топливных систем:
Система Место установки Рядные ТНВД Уплотнение соединений на корпусе насоса Распределительные ТНВД Герметизация штуцеров высокого давления Common Rail Соединение трубок между ТНВД и рампой Насос-форсунки Уплотнение подводящих трубок к насосным секциям Критичные узлы: ТНВД, магистрали подачи топлива к форсункам.
4. Технологические требования
Установка:
Поверхности должны быть очищены от загрязнений,
Момент затяжки гайки — строго по спецификации производителя.
Регламент замены:
Одноразовое применение — замена обязательна при каждом демонтаже трубки или ТНВД.
Срок службы: Совпадает с межсервисным интервалом ТНВД.
5. Производство и контроль качества (АО «АЗПИ»)
Технология:
Холодная штамповка с отжигом,
Калибровка размеров (допуск ±0,05 мм).
Контроль:
100% проверка геометрии и целостности поверхности,
Тесты на химическую стойкость.
Сертификация: ТУ 34.10.1100 (российские стандарты для уплотнителей).
Шайба 312326-П — критичный компонент безопасности топливной системы. Использование несертифицированных аналогов недопустимо. Рекомендуется применение оригинальных изделий АО «АЗПИ».
