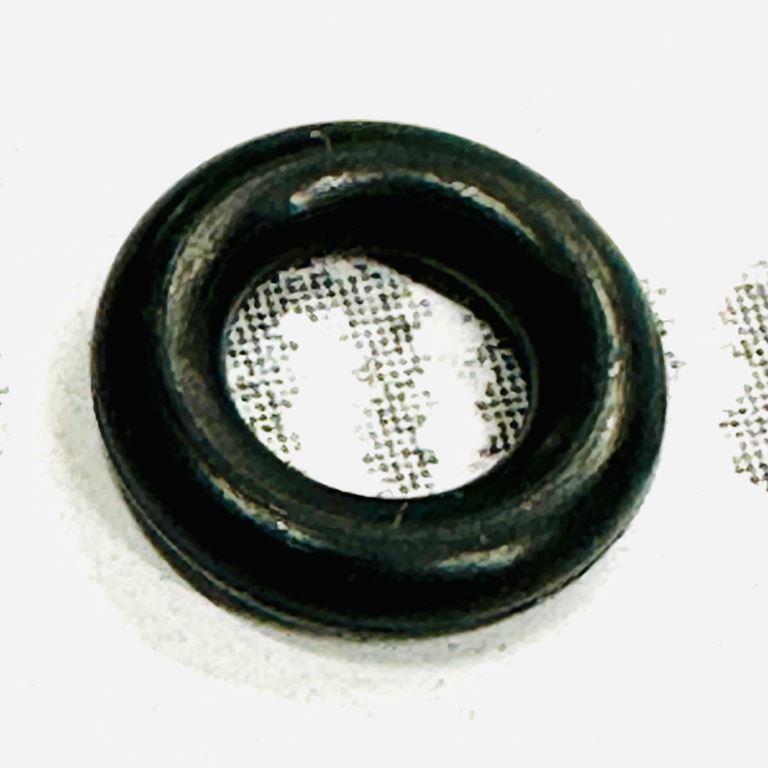

006-010-25-2-1 Кольцо уплотнительное ЯЗРТИ 238-1723026
Кольцо уплотнительное черное (REP) 006-010-25-2-1
Артикул: 238-1723026
Бренд: ЯЗРТИ
Производитель: АО «Ярославский завод резиновых технических изделий»
Описание
Кольцо уплотнительное 006-010-25-2-1 — резиновое кольцо круглого сечения из маслобензостойкой резины (МБС). Предназначено для герметизации подвижных и неподвижных соединений в топливной аппаратуре дизельных двигателей, а также в пневматических и гидравлических системах. Цвет — чёрный. Изделие соответствует ГОСТ 9833-73.
В запасные части поставляется под основным артикулом 238-1723026 и дублирующим обозначением 25.3111.3053. Является полным аналогом указанных номеров и применяется при ремонте узлов топливной системы.
| Обозначение | Артикул | Бренд | Завод-изготовитель |
|---|---|---|---|
| 006-010-25-2-1 | 238-1723026 | ЯЗРТИ | АО «Ярославский завод резиновых технических изделий» |
| Дублирующий код | 25.3111.3053 | — | — |
Расположение
Кольцо устанавливается в качестве уплотнения поршня (штока) в следующих агрегатах:
| Узел | Место установки / Функция | Примечание |
|---|---|---|
| Топливоподкачивающий насос низкого давления (ТННД) | Уплотнение поршня подкачивающего насоса | Исключает утечки топлива при возвратно-поступательном движении |
| Воздухораспределитель | Уплотнение золотника управления демультипликатором КП | Пневматическая система переключения передач |
| Регулятор давления топлива | Подвижное уплотнение регулирующего элемента | — |
| Топливопрокачивающий насос ручной (поз. 236-1106288-В) | Уплотнение поршня ручного насоса («солдатика») | Аналоги: ЧЗТА 21.1106350, НЗТА 16-с35-3Б |
Модели агрегатов
Кольцо используется в составе следующих топливоподкачивающих насосов и узлов:
| Модель агрегата | Тип | Примечание |
|---|---|---|
| 861.1106010 | ТННД | — |
| 236.1106210-А2 | ТННД | — |
| 4УТНИ-1106010-К | ТННД | — |
| 4УТНИ-1106010-32 | ТННД | — |
| 236-1106288-В | Насос ручной подкачки | Аналоги: ЧЗТА 21.1106350, НЗТА 16-с35-3Б |
Назначение
Изделие выполняет функцию уплотнительного элемента в подвижных соединениях. Обеспечивает герметичность при возвратно-поступательном движении поршня или золотника, исключая утечку рабочей среды (дизельного топлива, масла, воздуха) в местах сопряжения деталей.
Типоразмер и обозначение
Условное обозначение 006-010-25-2-1 расшифровывается согласно ГОСТ 9833-73 и содержит основные геометрические параметры кольца.
Расшифровка условного обозначения
| Код | Параметр | Значение | Ед. изм. |
|---|---|---|---|
| 006 | Диаметр штока (d₁) | 6 | мм |
| 010 | Внутренний диаметр цилиндра (d₂) | 10 | мм |
| 25 | Диаметр сечения кольца ×10 (d₃) | 2,5 | мм |
| 2 | Группа точности | 2 | — |
| 1 | Категория качества | 1 | — |
Геометрические параметры (ГОСТ 9833-73)
| Параметр | Номинальное значение | Допуск | Примечание |
|---|---|---|---|
| Внутренний диаметр кольца в свободном состоянии | 6,0 мм | ±0,15 мм | — |
| Диаметр сечения | 2,5 мм | ±0,1 мм | — |
| Наружный диаметр (расчётный) | 11,0 мм | — | — |
| Вес | 0,001 кг | — | Справочно |
Материал и технические характеристики
Материал изготовления — маслобензостойкая резина (МБС), группа 2 или 3 по ГОСТ 18829-73. Цвет — чёрный. Рабочие свойства материала обеспечивают стабильную работу в контакте с топливом и минеральными маслами.
| Характеристика | Значение | Ед. изм. | Условия / Стандарт |
|---|---|---|---|
| Тип материала | Маслобензостойкая резина (МБС) | — | Группа 2 (или 3) по ГОСТ 18829-73 |
| Рабочий диапазон температур | –50 … +100 | °C | Допустимо кратковременное повышение до +130 °C |
| Максимальная скорость перемещения | 0,5 | м/с | В подвижных соединениях |
| Допустимые рабочие среды | Минеральные масла, дизельное топливо, эмульсии, консистентные смазки, пресная и морская вода | — | — |
| Рабочее давление (неподвижные соединения) | 50 | МПа | — |
| Рабочее давление (подвижные соединения) | 32 | МПа | — |
| Рабочее давление (сжатый воздух, неподвижные соединения) | 40 | МПа | — |
Правила подбора и замены
| Критерий | Рекомендация | Примечание |
|---|---|---|
| Взаимозаменяемость | Допускается использование любого из трёх номеров: 006-010-25-2-1, 238-1723026, 25.3111.3053 | Полная взаимозаменяемость |
| Модификации материала | Существует вариант 238-1723026-01 из силикона. При замене уточнять требуемый тип материала в зависимости от температурного режима и рабочей среды | Не взаимозаменяем без проверки условий |
| Контроль размеров | Перед установкой проверять соответствие посадочных мест: внутренний диаметр 6 мм, сечение 2,5 мм. Монтаж в канавки без перекручивания и излишнего растяжения | — |
| Совместимость с ручным насосом | В насосе 236-1106288-В кольцо может заменяться на аналоги ЧЗТА 21.1106350 или НЗТА 16-с35-3Б при условии идентичности геометрии и материала | Проверить тип резиновой смеси |
| Смазка при монтаже | Перед установкой смазать кольцо той же рабочей жидкостью, с которой оно будет контактировать (дизельное топливо или масло) | Облегчает монтаж и предотвращает повреждения |
О производителе
АО «Ярославский завод резиновых технических изделий» (ЯЗРТИ) — российское предприятие, специализирующееся на выпуске формовых и неформовых резинотехнических изделий для машиностроения, автомобильной, авиационной и других отраслей промышленности. Продукция завода поставляется на конвейеры крупнейших производителей дизельных двигателей и автотехники. Кольцо 006-010-25-2-1 произведено в соответствии с техническими условиями завода-изготовителя и действующими стандартами.
