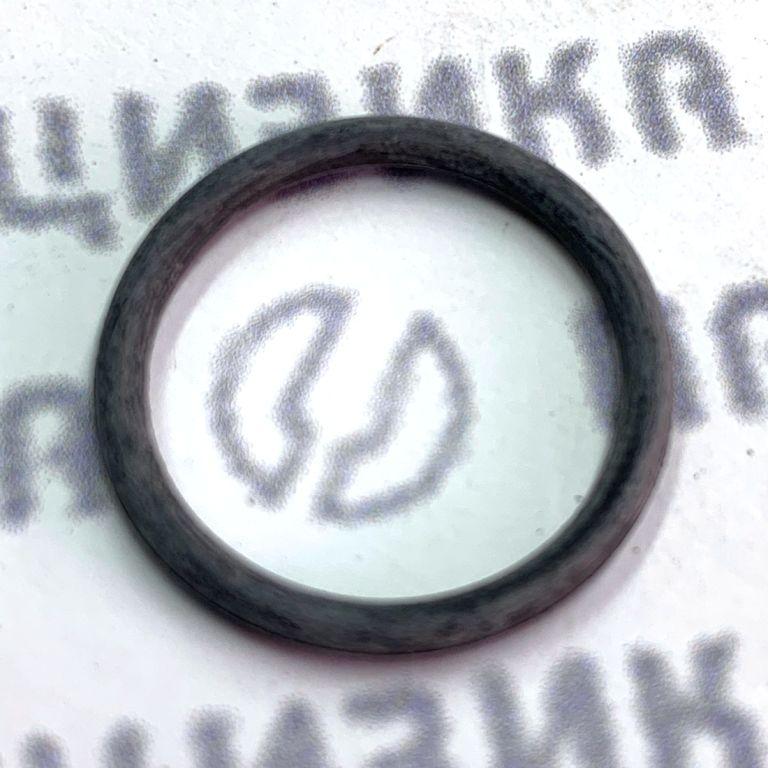

018-021-19-2-2 Кольцо нагнетательного клапана ЯЗРТИ 33.1111259-03
Кольцо уплотнительное нагнетательного клапана
Артикул: 33.1111259-03
Бренд: ЯЗРТИ
Изготовитель: АО «Ярославский завод РТИ»
Маркировка: 018-021-19-2-2 (REP), цвет чёрный
Описание
Уплотнительное кольцо круглого сечения, предназначенное для установки в топливную аппаратуру дизельных двигателей. Изделие выпускается по конструкторской документации АО «ЯЗРТИ» и соответствует геометрическим параметрам 018-021-19-2-2. Кольцо входит в состав узла нагнетательного клапана топливного насоса высокого давления (ТНВД) и насоса предпусковой прокачки топлива. Является сменным элементом, подлежащим замене при ремонте или техническом обслуживании топливной системы.
Расположение
Кольцо устанавливается в корпус нагнетательного клапана (секции высокого давления) ТНВД — между седлом клапана и сопрягаемой поверхностью корпуса секции либо между элементами клапанного узла. В насосе предпусковой прокачки 37.1141010 кольцо выполняет аналогичную функцию уплотнения подвижного или неподвижного соединения.
Назначение
Обеспечение герметичности сопряжения нагнетательного клапана с корпусом секции ТНВД. Предотвращает утечки дизельного топлива из полости высокого давления, исключает подсос воздуха. Кольцо работает в прямом контакте с дизельным топливом и моторным маслом.
Типоразмер и обозначение
Все ключевые параметры сведены в таблицу для быстрого сравнения на широком экране.
| Внутр. диаметр, мм | Наруж. диаметр, мм | Диаметр сечения, мм | Группа резины (ГОСТ 18829) | Степень точности | Артикул ЯЗРТИ | Маркировка | Материал (код) |
|---|---|---|---|---|---|---|---|
| 18 | 21 | 1,9 | 2 (маслобензостойкая) | 2 | 33.1111259-03 | 018-021-19-2-2 | REP (EPDM) |
Расшифровка обозначения 018-021-19-2-2 выполнена по ГОСТ 18829-73: внутренний диаметр 18 мм (018), наружный диаметр 21 мм (021), код сечения 19 соответствует диаметру 1,9 мм. Последние две цифры указывают на группу резины и степень точности. Группа 2 подтверждает принадлежность к маслобензостойким эластомерам, предназначенным для работы в среде нефтяных топлив и масел.
Материал и технические характеристики
Чёрные уплотнительные кольца ЯЗРТИ изготавливаются из нескольких специализированных резиновых смесей. Для артикула 33.1111259-03 с маркировкой (REP) применяется этилен-пропиленовый каучук (EPDM). Выбор материала обусловлен требуемой стойкостью к дизельному топливу, моторным маслам и термоокислительному старению.
Рабочая среда: дизельное топливо по ГОСТ 305, моторные масла.
Цвет: чёрный.
Температурный интервал применения определяется свойствами EPDM и допусками завода-изготовителя (ориентировочно от −50 °C до +150 °C, кратковременно). Твёрдость, прочность и относительное удлинение соответствуют техническим условиям на резиновую смесь.
Применимость
Кольцо 33.1111259-03 используется для уплотнения нагнетательных клапанов следующих артикулов:
- 323.1111220-10
- 337.1111220-40
- 33.1111102-10
Также деталь устанавливается в насос предпусковой прокачки топлива 37.1141010.
Сводная таблица соответствия секций, моделей ТНВД и двигателей, в которых применяется данное кольцо, адаптирована для широкоформатных экранов.
| Секция высокого давления | Модель ТНВД | Семейство ТНВД | Тип (компоновка, секции) | Применяемость (двигатель / назначение) |
|---|---|---|---|---|
| 337.1111039-11 | 336.1111005-21 | 337 | V-образный, 8-секционный | Дизель-электростанции (300 л.с.) |
| 337.1111039-11 | 337.1111005-40 | 337 | V-образный, 8-секционный | КамАЗ 740.11-240 |
| 337.1111039-11 | 337.1111005-40.02 | 337 | V-образный, 8-секционный | КамАЗ 740.12-210 |
| 337.1111039-11 | 337.1111005-40.03 | 337 | V-образный, 8-секционный | КамАЗ 740.02-180 |
| 337.1111039-11 | 337.1111005-42 | 337 | V-образный, 8-секционный | КамАЗ 740.13-260 |
| 337.1111039-11 | 337.1111005-42.03 | 337 | V-образный, 8-секционный | КамАЗ 740.02-180 |
| 337.1111039-11 | 337.1111005-40.01 | 337 | V-образный, 8-секционный | Комбайн «Дон-1500» |
| 323.1111039-01 | 337.1111005-20 | 337 | V-образный, 8-секционный | КамАЗ 740.30-260 |
| – | 337.1111005-20.03 | 337 | V-образный, 8-секционный | КамАЗ 740.51-320 |
| – | 337.1111005-20.04 | 337 | V-образный, 8-секционный | КамАЗ 740.50-360 |
| – | 337.1111005-20.05 | 337 | V-образный, 8-секционный | КамАЗ 740.31-240; КамАЗ-6520, -43261 |
| – | 337.1111005-20.06 | 337 | V-образный, 8-секционный | КамАЗ 740.35-400 |
| – | 337.1111005-20.07 | 337 | V-образный, 8-секционный | КамАЗ 740.55-300 |
| – | 33.1111007-02 | 33 | V-образный, 8-секционный | КамАЗ 740.10 |
| – | 33.1111007-10 | 33 | V-образный, 8-секционный | КамАЗ 740.10-20 |
| – | 334.1111005 | 334 | V-образный, 8-секционный | КамАЗ 7403.10 (турбо) |
| 324.1111039 | 324.1111005-10 | 323/324 | V-образный, 6-секционный | ЯМЗ-236НЕ, ЯМЗ-236НЕ2; Урал-43206, Урал-4320-40, -43203-41, Урал-5557-40 |
| 324.1111039 | 324.1111005-10.01 | 323/324 | V-образный, 6-секционный | ЯМЗ-236НЕ2-3; Урал-43206 |
| – | 323.1111005-11 | 323 | V-образный, 6-секционный | ЯМЗ-236НЕ, ЯМЗ-236НЕ-6,-18,-24, ЯМЗ-236НЕ2; ЛАЗ, ЛиАЗ-5256, МАЗ-54329, МАЗ-104 |
| 771.1111039-21 | 773.1111005-20.05 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.7Е2 |
| 771.1111039-21 | 773.1111005-20.05Э | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.7Е2 |
| 771.1111039-21 | 773.1111005-20.05Э2 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.7Е2 |
| 771.1111039-21 | 773.1111005-20.06 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.9Е2 |
| 771.1111039-21 | 773.1111005-20.06Э | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.9Е2 |
| 771.1111039-21 | 773.1111005-20.06Э2 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.9Е2; ЗИЛ-5301, ПАЗ-4230 |
| 771.1111039-21 | 773.1111005-20.07 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.30Е2 |
| – | 773.1111005-10.01Э2 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.7Е2; ГАЗ-3308, -3309, ПАЗ-3205, КАВЗ |
| – | 773.1111005-01 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245С |
| – | 773.1111005-08 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.16Л |
| – | 773.1111005-40.09 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.43С2 |
| – | 773.1111005-02 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.5С |
| – | 773.1111005-04 / 04Э / 04Э2 | 773 «Компакт 32» | Рядный, 4-секционный | Д-245.7 |
| – | 773.1111005-01Т | 773 «Компакт 32» | Рядный, 4-секционный | Д-245С2 |
| – | 773.1111010-01 | 773 «Компакт 32» | Ремкомплект | – |
| – | 772.1111005 | 772 | Рядный, 4-секционный | Д-243С; тракторы «Беларус» 820/900/920, погрузчик ВП-05, экскаваторы ЕК-12/ЕТ-14, грейдер ГС-10.01 |
| – | 772.1111005-05 | 772 | Рядный, 4-секционный | Д-243 |
| 771.1111039-22 | 363.1111005-40.01 | 363 | V-образный | Д-260.1/С |
| 771.1111039-22 | 363.1111005-40.02 | 363 | V-образный | Д-260.2/С; тракторы МТЗ 1221, 1222, 1220 |
| 771.1111039-22 | 363.1111005-40.04 | 363 | V-образный | Д-260.4/С |
| 771.1111039-22 | 363.1111005-40.09 | 363 | V-образный | Д-260.9 |
| 771.1111039-22 | 363.1111005-40.01Т | 363 | V-образный | Д-260.1С |
| – | 774.1111005-08 | 774 | – | Д-442-24-1ПИ |
| – | 776.1111005Э2 | 776 | – | Д-246.1, Д-246.2 (дизельные электроагрегаты 30, 40 кВт) |
| – | 776.1111005-01Э2 | 776 | – | Д-246.3, Д-246.4 (дизельные электроагрегаты) |
| – | 776.1111005-01.4НЭ2 | 776 | – | Д-246.4 |
| 33.1111050-02 | Секция насоса в сборе | – | Для КамАЗ | – |
Правила подбора и замены
- При подборе сверяйте артикул 33.1111259-03 и маркировку 018-021-19-2-2 с ремонтной документацией на конкретную модель ТНВД. Замена допускается только на идентичное по размерам и группе резины изделие.
- Обязательно использование колец группы резины 2 (маслобензостойкая). Применение резин общего назначения приводит к разбуханию, потере герметичности и выходу ТНВД из строя.
- Перед установкой проверьте отсутствие дефектов: трещин, заусенцев, остаточной деформации. Повреждённое кольцо замените.
- Монтаж выполняйте на очищенные посадочные поверхности, смазав кольцо дизельным топливом или чистым моторным маслом. Используйте монтажные оправки, исключающие перекручивание и неравномерное растяжение. Запрещается применение острых инструментов.
- После замены затяните резьбовые соединения клапанного узла моментом, указанным изготовителем ТНВД. Проверьте герметичность при опрессовке. При обнаружении утечек повторная подтяжка не допускается — требуется новая замена уплотнения.
- Храните кольца в закрытой упаковке, в отапливаемых помещениях, исключив воздействие прямых солнечных лучей, озона, масел и растворителей. Срок хранения — согласно маркировке производителя.
