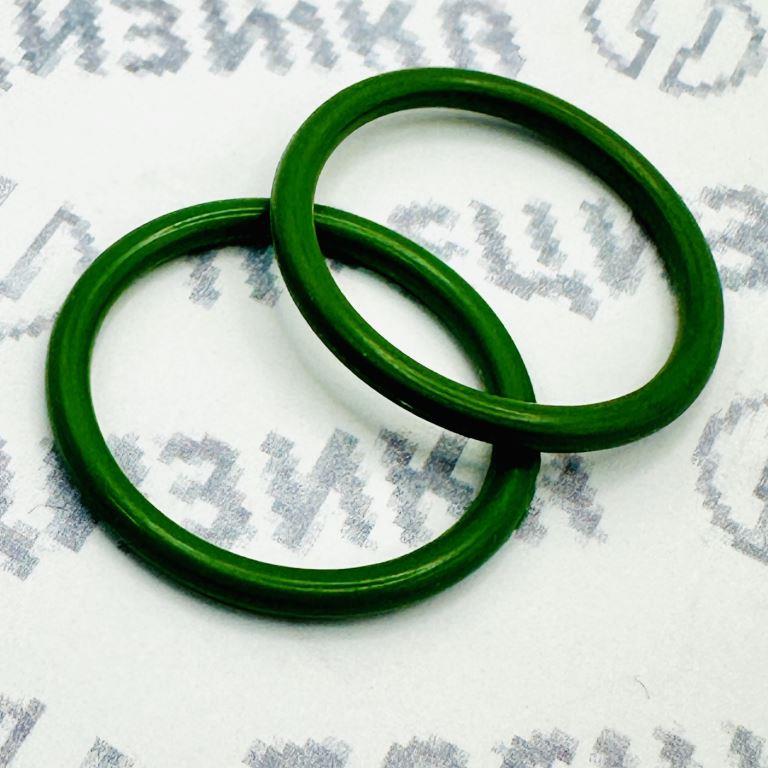

018-021-19-2-2 Кольцо нагнетательного клапана Строймаш 33.1111259
Кольцо нагнетательного клапана 018-021-19-2-2 33.1111259 СТРОЙМАШ (зелёное)
Описание
Уплотнительное кольцо круглого сечения 018-021-19-2-2 (артикул 33.1111259-10) выполнено из фторсилоксанового каучука (ФСИ). Цвет изделия — зелёный, что является элементом заводской цветовой идентификации группы материала. Предназначено для герметизации соединений в топливной аппаратуре дизельных двигателей. Соответствует требованиям технических условий изготовителя и системы менеджмента качества ISO 9001:2015.
Расположение
Кольцо монтируется в проточку корпуса нагнетательного клапана либо в расточку седла клапана в секции высокого давления топливного насоса высокого давления (ТНВД). Уплотнительный элемент размещается на стыке корпуса клапана и ответной плоскости секции ТНВД. Дополнительно применяется в насосе предпусковой прокачки топлива 37.1141010.
Назначение
Герметизация стыка нагнетательного клапана и секции ТНВД. Предотвращает перетекание дизельного топлива из магистрали высокого давления в дренажную полость насоса, исключает подсасывание воздуха. Обеспечивает поддержание стабильного давления впрыска. В насосе предпусковой прокачки выполняет функцию уплотнения, исключающего утечку топлива и проникновение воздуха в систему низкого давления.
Типоразмер и обозначение
Условное обозначение 018-021-19-2-2 соответствует ГОСТ 18829-73 и расшифровывается следующим образом:
| Параметр | Значение |
|---|---|
| Внутренний диаметр, мм | 18 |
| Наружный диаметр, мм | 21 |
| Номинальный диаметр сечения (код 19), мм | 1,9 |
| Группа точности | 2-2 |
Материал и технические характеристики
Материал — фторсилоксановый каучук (FVMQ), заводское обозначение ФСИ. Изделия из данного материала сочетают свойства фторкаучуков и силиконовых эластомеров, что определяет их рабочие параметры.
| Свойство | Характеристика |
|---|---|
| Цвет | Зелёный |
| Рабочий температурный диапазон | –60 °C … +200 °C (кратковременно до +250 °C) |
| Химическая стойкость | Устойчивость к дизельному топливу, моторным маслам, смазкам, органическим растворителям; слабое набухание в углеводородах |
| Остаточная деформация сжатия (25 %, 150 °C, 24 ч) | 5–15 % |
| Атмосферная и озонная стойкость | Разрушение под воздействием ультрафиолета, озона, кислорода и влаги отсутствует |
| Эластичность при низких температурах | Сохраняется до –60 °C |
| Диэлектрические свойства | Высокое удельное электрическое сопротивление |
| Срок службы | Превышает срок службы резин на основе обычных каучуков в контакте с топливом и маслами |
Применимость
Кольцо 33.1111259 применяется в составе нагнетательных клапанов следующих артикулов:
- 323.1111220-10
- 337.1111220-40
- 33.1111102-10
Указанные клапаны входят в состав секций высокого давления ТНВД, а также насоса предпусковой прокачки 37.1141010. Ниже приведены секции высокого давления и соответствующие им модели ТНВД.
| Секция высокого давления | Модели ТНВД (ЯЗДА / ЯЗТА) |
|---|---|
| 337.1111039-11 | 336-21, 337-40, 337-40.02, 337-40.03 |
| 323.1111039-01 | 337-20 (ТНВД 337.1111005-20) |
| 324.1111039 | 324 (ТНВД 324.1111005) |
| 771.1111039 | Модификации ТНВД 363 (бывш. 1.363.1111039) |
| 771.1111039-21 | 773-20 Е-2 (ТНВД 773.1111005-20) |
| 771.1111039-22 | Многотопливный ТНВД 363-42 |
| 33.1111050-02 | Секция насоса в сборе для двигателей КамАЗ |
Модели ТНВД и их применимость на двигателях
| Семейство ТНВД | Модель ТНВД | Двигатель / Назначение |
|---|---|---|
| 337 (V-образные, 8-секционные) | 337.1111005-42.03 | КамАЗ 740.02-180 |
| 337.1111005-40 | КамАЗ 740.11-240 | |
| 337.1111005-42 | КамАЗ 740.13-260 | |
| 337.1111005-40.02 | КамАЗ 740.12-210 | |
| 337.1111005-40.03 | КамАЗ 740.02-180 | |
| 337.1111005-40.01 | Комбайн «Дон-1500» | |
| 336.1111005-21 | Дизель-электростанции (300 л.с.) | |
| 337.1111005-20 | КамАЗ 740.30-260 | |
| 337.1111005-20.05 | КамАЗ 740.31-240; КамАЗ-6520, -43261 | |
| 337.1111005-20.06 | КамАЗ 740.35-400 | |
| 337.1111005-20.04 | КамАЗ 740.50-360 | |
| 337.1111005-20.03 | КамАЗ 740.51-320 | |
| 337.1111005-20.07 | КамАЗ 740.55-300 | |
| 337 (продолжение) | 33.1111007-02 | КамАЗ 740.10 |
| 33.1111007-10 | КамАЗ 740.10-20 | |
| 337 (продолжение) | 334.1111005 | КамАЗ 7403.10 (турбо) |
| 323/324 (V-образные, 6-секционные) | 323.1111005-11 | ЯМЗ-236НЕ, ЯМЗ-236НЕ-6, -18, -24, ЯМЗ-236НЕ2; ЛАЗ, ЛиАЗ-5256, МАЗ-54329, МАЗ-104 |
| 324.1111005-10 | ЯМЗ-236НЕ, ЯМЗ-236НЕ2; Урал-43206, Урал-4320-40, -43203-41, Урал-5557-40 | |
| 324.1111005-10.01 | ЯМЗ-236НЕ2-3; Урал-43206 | |
| 773 (рядные, 4-секционные «Компакт 32») | 773.1111005-20.07 | Д-245.30Е2 |
| 773.1111005-20.05 | Д-245.7Е2 | |
| 773.1111005-10.01Э2 | Д-245.7Е2; ГАЗ-3308, -3309, ПАЗ-3205, КАВЗ | |
| 773.1111005-20.05Э2 | Д-245.7Е2 | |
| 773.1111005-20.05Э | Д-245.7Е2 | |
| 773.1111005-20.06Э | Д-245.9Е2 | |
| 773.1111005-20.06Э2 | Д-245.9Е2; ЗИЛ-5301, ПАЗ-4230 | |
| 773.1111005-20.06 | Д-245.9Е2 | |
| 773.1111005-01 | Д-245С | |
| 773.1111005-08 | Д-245.16Л | |
| 773.1111005-40.09 | Д-245.43С2 | |
| 773.1111005-02 | Д-245.5С | |
| 773.1111005-04, 773.1111005-04Э, 773.1111005-04Э2 | Д-245.7 | |
| 773.1111005-01Т | Д-245С2 | |
| 772 (рядные) | 772.1111005 | Д-243С; тракторы «Беларус» 820/900/920, автопогрузчик ВП-05, экскаваторы ЕК-12, ЕТ-14, автогрейдер ГС-10.01 |
| 772.1111005-05 | Д-243 | |
| 363 (V-образные) | 363.1111005-40.01 | Д-260.1/С |
| 363.1111005-40.02 | Д-260.2/С; тракторы МТЗ 1221, 1222, 1220 | |
| 363.1111005-40.04 | Д-260.4/С | |
| 363.1111005-40.09 | Д-260.9 | |
| 363.1111005-40.01Т | Д-260.1С | |
| 774/776 | 774.1111005-08 | Д-442-24-1ПИ |
| 776.1111005Э2 | Д-246.1, Д-246.2 (дизельные электроагрегаты 30, 40 кВт) | |
| 776.1111005-01Э2, 776.1111005-01.4НЭ2 | Д-246.3, Д-246.4 (дизельные электроагрегаты) |
Правила подбора и замены
- Подбор осуществляется строго по артикулу 33.1111259-10 и типоразмеру 018-021-19-2-2. Применение колец с иными геометрическими параметрами или из другого материала не допускается.
- Замена кольца обязательна при каждом демонтаже нагнетательного клапана, а также при наличии признаков износа, остаточной деформации или потери эластичности.
- Перед установкой посадочные поверхности очищаются от загрязнений и остатков старого уплотнения. Наличие механических повреждений, забоин или коррозии в канавке не допускается.
- Кольцо перед монтажом смачивается чистым дизельным топливом. Перекручивание и растяжение в процессе установки исключаются.
- Затяжка нагнетательного клапана выполняется с моментом, указанным в заводской инструкции на соответствующую модель ТНВД. Чрезмерная затяжка приводит к деформации кольца и нарушению герметичности.
- Хранение осуществляется в заводской упаковке, в закрытых помещениях при температуре от 0 °C до +25 °C и относительной влажности не более 70 %. Попадание прямых солнечных лучей и контакт с агрессивными средами исключаются.
Информация о производителе
АО «Строймаш» — российский производитель резинотехнических изделий (РТИ) для ответственных узлов промышленного оборудования и транспорта. Производственные мощности и штаб-квартира расположены в г. Чебоксары. Предприятие специализируется на выпуске уплотнений из высокотехнологичных эластомеров, в том числе фторсилоксановых, силиконовых и бутадиен-нитрильных каучуков. Система менеджмента качества сертифицирована по ISO 9001:2015.
Ключевые типы резиновых смесей, применяемые АО «Строймаш»
| Тип резины | Код | Основное применение |
|---|---|---|
| Пищевая силиконовая | ФСИ-55 | Пищевая промышленность |
| Силиконовая | ФСИ-65 | Универсальные уплотнения |
| Фторсиликоновая | ФСИ-70 | Химически агрессивные и высокотемпературные среды |
| Бутадиен-нитрильная (HNBR) | — | Экстремальные механические нагрузки |
Технологические и качественные характеристики продукции
- Рабочий температурный диапазон: от –60 °C до +200 °C (кратковременно до +300 °C для отдельных марок).
- Остаточная деформация сжатия: 5–15 %.
- Многоступенчатый контроль: входной контроль сырья, операционный контроль в процессе производства, выходной контроль готовой продукции.
- Идентификация материала: цветовая маркировка (включая зелёный для фторсилоксановых резин).
- Производственное оборудование: автоматизированные линии, обеспечивающие стабильность геометрии и повторяемость свойств.
Продукция «Строймаш» поставляется на конвейеры и в запасные части для двигателей КамАЗ, ЯМЗ, ММЗ, а также для дизель-генераторных установок, сельскохозяйственной и специальной техники. Производитель гарантирует отсутствие течей при условии соблюдения правил монтажа и эксплуатационных регламентов.
