335.1112110-60 Распылитель форсунки. ЯЗДА 335-60

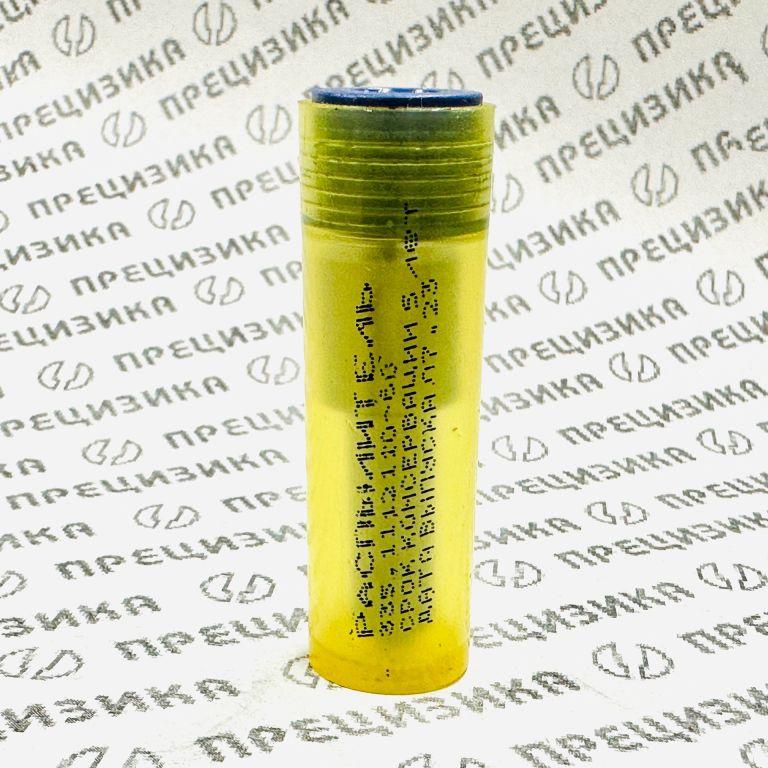

Распылитель топливной форсунки 335.1112110-60 (ЯЗДА, ЕВРО-2)
1. Описание и конструктивные особенности
Распылитель 335.1112110-60 является прецизионным элементом дизельной топливной аппаратуры закрытого типа. Деталь предназначена для установки в корпус форсунки и обеспечивает формирование факела впрыска, а также герметичное отделение внутрифорсуночной полости от камеры сгорания в момент отсутствия давления.
Изделие относится к классу многодырчатых распылителей. Подача топлива осуществляется через шесть равномерно расположенных сопловых отверстий малого диаметра, что обеспечивает мелкодисперсный распыл и эффективное смесеобразование в цилиндре двигателя.
Конструктивные особенности:
| Параметр | Значение |
|---|---|
| Тип распылителя | Закрытый, гидравлически управляемый |
| Количество сопловых отверстий | 6 |
| Номинальный диаметр соплового отверстия | 0,28 мм |
| Диаметр направляющей части иглы | 4,5 мм |
| Стандарт экологичности | ЕВРО-2 |
Внутренняя полость корпуса и наружная поверхность иглы образуют высокоточную прецизионную пару. Зазор в этой паре составляет единицы микрон, что требует строгого соблюдения чистоты при монтаже.
Артикулы с префиксами 051, 335 и 51 являются технически идентичными. Различие в цифровом обозначении, как правило, обусловлено заводской кодировкой партии или производителем, но геометрические и гидравлические параметры деталей совпадают.
2. Назначение
Изделие предназначено для комплектации и ремонта дизельных форсунок двигателей ЯМЗ экологического стандарта ЕВРО-2.
Основные функции:
- Дозированная подача топлива под высоким давлением в камеру сгорания.
- Обеспечение требуемой формы и дисперсности топливного факела.
- Герметизация линии высокого давления в интервалах между впрысками (предотвращение подтекания).
3. Аналоги, кросс-номера и альтернативные обозначения
Деталь имеет развитую сетку аналогов, применяемых в топливной аппаратуре производства ЯЗДА, НЗТА, а также в лицензионной продукции, поставляемой на конвейеры ЯМЗ.
3.1. Внутренние (заводские) кросс-номера
| Обозначение | Примечание |
|---|---|
| 051.1112110-1 | Основной конструктивный аналог (ЯЗДА) |
| 335.1112110-60 | Текущий артикул (ЯЗДА) |
| 0511.1112110 | Аналог по каталогам НЗТА |
| 51.1112110 | Упрощенное обозначение в старой документации |
3.2. Импортные и международные аналоги
| Производитель | Обозначение (Типоразмер / Номер) |
|---|---|
| BOSCH | DLLA 148P1461 |
| BOSCH | 0 433 171 905 |
| DENSO | 093400-0511 |
Типоразмер DLLA 148P1461 соответствует геометрическим параметрам данной группы распылителей (диаметр иглы 4,5 мм, конус корпуса, шесть отверстий).
4. Материал и технические характеристики
Изделие работает в условиях циклических нагрузок, высокого давления (пиковые значения превышают 250 бар) и абразивного воздействия топлива.
| Характеристика | Значение / Материал |
|---|---|
| Материал корпуса | Легированная сталь (цементация, закалка) |
| Материал иглы | Быстрорежущая сталь (высокая твердость) |
| Условная пропускная способность (mf) | 240 – 260 см³/мин (условные единицы по ГОСТ) |
| Количество отверстий | 6 |
| Диаметр отверстий | 0,28 мм |
| Диаметр иглы | 4,5 мм |
| Соответствие стандартам | ГОСТ 10579-88 (ряд параметров), ТУ завода-изготовителя |
5. Применимость
Данный распылитель используется в дизельных двигателях Ярославского моторного завода, имеющих индивидуальные (раздельные) головки блока цилиндров.
5.1. Применяемость по форсункам
| Модель форсунки | Двигатель (Базовое семейство) |
|---|---|
| 51.1112010-01 | ЯМЗ-7511, ЯМЗ-7512 |
| 51.1112010-02 | ЯМЗ-7601 |
| 470.1112010 | ЯМЗ-7511 (поздние модификации) |
Примечание: Форсунка 51.1112010-20 и ее компоненты не являются аналогами для 335.1112110-60.
5.2. Применяемость по двигателям и технике
| Двигатель (Модификации) | Мощность (л.с.) | Техника / Применение |
|---|---|---|
| ЯМЗ-7511.10 (-02, -06, -10, -11, -12, -16, -36 и др.) | ~ 400 | Седельные тягачи и шасси МАЗ (5440, 6422, 6303); Шасси МЗКТ (6527, 7413); Автомобили Урал (тягачи); Комбайны Ростсельмаш (спецшасси) |
| ЯМЗ-7512.10 (-04, -05, -06) | ~ 360 | Карьерная техника МоАЗ (4048, 7505); Бульдозеры ДЭТ-320; Кормоуборочные комплексы «Полесье» |
| ЯМЗ-7513.10 (-03, -04) | ~ 420-430 | Сверхтяжелые шасси и седельные тягачи МЗКТ (65272, 74181) |
| ЯМЗ-7514.10 (-01, -02, -03) | Стац. режим | Дизельные электростанции АД-200; Приводы насосных и буровых установок (Автомобильной установки не имеет) |
| ЯМЗ-7601.10 (-01, -04, -14, -18, -20, -26 и др.) | ~ 300 | Автомобили Урал (4320, 6367); Автокраны «Челябинец» (КС-65711); Погрузчики Амкодор |
| ЯМЗ-238ДЕ2 | ~ 330 | Магистральные тягачи и самосвалы МАЗ (5336, 5516); КрАЗ (64431, 7133С4); Урал (тяжелые шасси) |
| ЯМЗ-238БЕ | ~ 300 | Армейские и гражданские самосвалы МАЗ, Урал; Тракторы Т-150, ДТ-75; Карьерная техника МоАЗ |
6. Правила подбора и замены
При подборе и замене распылителя необходимо руководствоваться следующими правилами:
- Проверка маркировки: Убедитесь, что старый распылитель имеет один из указанных кросс-номеров или маркировку типоразмера DLLA 148P1461. Установка распылителя с другим количеством отверстий или диаметром иглы недопустима.
- Комплектность: Замена распылителя должна производиться одновременно с проверкой состояния пружины форсунки и регулировкой давления начала впрыска.
- Чистота: Перед установкой новый распылитель необходимо промыть в чистом дизельном топливе. Не допускается касаться руками прецизионных поверхностей иглы и торца корпуса.
- Затяжка: Момент затяжки гайки распылителя должен соответствовать нормативам завода-изготовителя (обычно 70–90 Н·м). Превышение момента ведет к деформации корпуса и заклиниванию иглы.
- Гидравлическая проверка: После сборки форсунку необходимо проверить на стенде на качество распыла (туманообразный факел, отсутствие струйного выброса) и герметичность.
- Ограничения: Запрещается установка распылителя от форсунки 51.1112010-20 (и аналогов) в форсунки серии 51.1112010-01/02 ввиду конструктивных различий.
7. О производителе и качестве продукции
Производитель: АО «Ярославский завод дизельной аппаратуры» (ЯЗДА), Россия.
ЯЗДА является одним из ведущих российских предприятий по выпуску топливоподающей аппаратуры для дизельных двигателей. Завод специализируется на производстве ТНВД, форсунок и прецизионных пар для моторов ЯМЗ, КАМАЗ, ММЗ, а также для ряда зарубежных лицензионных двигателей.
Качество продукции обеспечивается:
- Применением специализированных легированных сталей с последующей термообработкой.
- Высокой степенью автоматизации шлифовальных и селективных операций.
- Проверкой гидравлической плотности и пропускной способности каждого изделия на автоматических стендах.
Продукция завода сертифицирована на соответствие требованиям ГОСТ и технических регламентов Таможенного союза. Ресурс распылителя при соблюдении правил эксплуатации и использовании качественного топлива составляет не менее ресурса двигателя между капитальными ремонтами.
