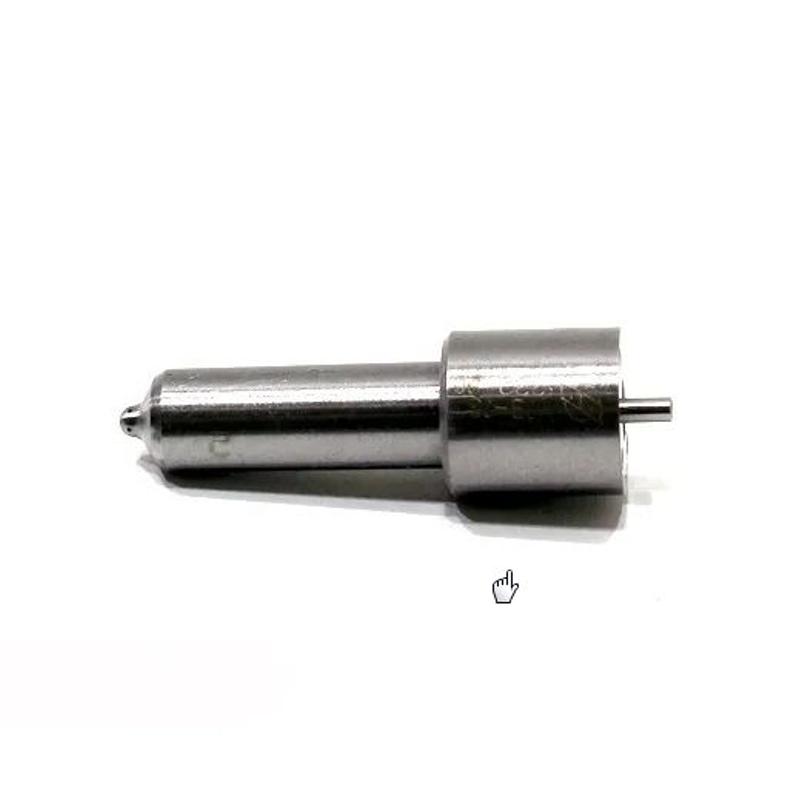

51.111211 Распылитель форсунки. Прецизика 51
Распылитель 51.111211 (Ремонтный)
Артикул: 51.111211
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ «Прецизика» (Россия)
1. Описание и конструктивные особенности
Распылитель является прецизионным элементом дизельной форсунки закрытого типа. Изделие предназначено для формирования факела впрыска и герметичного разобщения полости форсунки от камеры сгорания в интервалах между циклами подачи топлива.
Основные конструктивные параметры и особенности
| Параметр | Значение / Характеристика |
|---|---|
| Тип конструкции | Закрытый, с гидравлическим управлением ходом иглы |
| Тип распылителя | Многодырчатый (бесштифтовый) |
| Количество сопловых отверстий | 6 (шесть) |
| Диаметр сопловых отверстий | 0,28 мм |
| Диаметр направляющей части иглы | 4,5 мм (для основной группы); 4,0 мм (для модификации 051.1112110-1) |
| Условный проход (гидравлическое сечение) | 0,240 – 0,260 мм² |
| Угол распыла | Определяется геометрией расположения сопловых отверстий; строгая регламентация угла для данной группы деталей не применяется |
Изделие состоит из корпуса распылителя и запорной иглы. Пара «корпус-игла» является прецизионной, подбор осуществляется индивидуально, разукомплектование деталей не допускается. Герметичность достигается за счет высокой точности обработки сопрягаемых поверхностей (зазор в пределах нескольких микрон).
2. Назначение
Распылитель 51.111211 устанавливается в корпус форсунки и выполняет функции дозирования, распыления и распределения топлива в камере сгорания дизельного двигателя. Применяется при ремонте и восстановлении топливной аппаратуры двигателей ЯМЗ экологического класса ЕВРО-2.
3. Аналоги, кросс-номера и альтернативные обозначения
Данная группа распылителей унифицирована. Различия в префиксах (051, 335, 51) обусловлены заводом-изготовителем или периодом выпуска, но не конструкцией самой детали.
Таблица соответствия артикулов
| Тип номера | Обозначение | Примечание |
|---|---|---|
| Основной артикул | 51.111211 (51.1112110) | Корректное каталожное обозначение |
| Заводские (внутренние) | 051.1112110 | Прямой аналог |
| Заводские (внутренние) | 335.1112110-60 | Прямой аналог |
| Заводские (внутренние) | 051.1112110-01 | Модификация (Ø иглы 4,5 мм) |
| Заводские (внутренние) | 0511.1112110 | Прямой аналог |
| Заводские (внутренние) | 0511.1112110-1 | Модификация (Ø иглы 4,0 мм) |
| Международный (BOSCH) | 0 433 171 905 | Номер узла (аналог) |
| Международный (BOSCH) | DLLA 148 P 1461 | Обозначение типоразмера |
| Международный (DENSO) | 093400-0511 | Кросс-номер |
4. Материал и технические характеристики
Таблица характеристик
| Параметр | Данные |
|---|---|
| Материал корпуса | Легированная сталь (типа 18Х2Н4ВА или аналог) |
| Термообработка | Цементация, закалка до высокой твердости |
| Материал иглы | Быстрорежущая сталь |
| Рабочее давление | Свыше 200 бар (пиковые нагрузки до 1000 бар) |
| Тип двигателя | Дизельный, с разделенными (индивидуальными) ГБЦ |
| Экологический стандарт | ЕВРО-2 |
5. Применимость
Распылители данной группы применяются в составе форсунок, устанавливаемых на силовые агрегаты Ярославского моторного завода, а также на технику, комплектуемую этими двигателями.
Таблица применимости
| Форсунки (установочные узлы) | Двигатели (семейства/модели) | Техника (типы/шасси) |
|---|---|---|
| 51.1112010-01 | ЯМЗ-7511.10 (мод. -02, -06, -10, -11, -12, -16, -18, -36, -37, -38) | Тяжелые грузовые автомобили и седельные тягачи МАЗ; Шасси высокой проходимости МЗКТ; Автомобили Урал (тягачи); Комбайны Ростсельмаш; Снегоочистители |
| 51.1112010-02 | ЯМЗ-7512.10 (мод. -04, -05, -06) | Карьерные самосвалы и погрузчики МоАЗ (75051, 75054, 4048); Бульдозеры ДЭТ-320; Кормоуборочные комплексы «Полесье» |
| 470.1112010 | ЯМЗ-7513.10 (мод. -03, -04) | Сверхтяжелые шасси и седельные тягачи МЗКТ (65272, 74181) |
| 51-1112010-02 | ЯМЗ-7514.10 (мод. -01, -02, -03) | Промышленные агрегаты: Дизельные электростанции (ДЭС) АД-200; Приводы насосов и буровых установок |
| 51.1112010-01/02 | ЯМЗ-7601.10 (мод. -01, -04, -14, -18, -20, -26, -28, -29, -32, -33) | Автомобили повышенной проходимости Урал (4320, 6367); Автокраны («Челябинец», КС-65711); Фронтальные погрузчики Амкодор; Автобусы МАЗ |
| 51.1112010-01/02 | ЯМЗ-238ДЕ2 | Магистральные тягачи и самосвалы МАЗ (533605, 551650); Автомобили КрАЗ (64431, 7133С4); Урал; Дорожно-строительная техника |
| 51.1112010-01/02 | ЯМЗ-238БЕ | Самосвалы и армейские автомобили МАЗ, Урал; Тракторы Т-150, ДТ-75К; Карьерные машины МоАЗ |
| 51.1112010-01/02 | ЯМЗ-236НЕ2 | Автобусы ЛАЗ, Неман; Среднетоннажные грузовые автомобили Урал |
6. Правила подбора и замены
При подборе и замене распылителя необходимо соблюдать следующие технические требования:
- Проверка маркировки: Необходимо сверить каталожный номер на корпусе старой детали. Артикулы
51.111211,051.1112110и335.1112110-60взаимозаменяемы. Важно учитывать модификацию-1, так как она имеет уменьшенный диаметр иглы (4,0 мм) и может требовать соответствующей оснастки для настройки форсунки. - Контроль состояния прецизионной пары: Перед установкой проверяется плавность хода иглы. Игла, выдвинутая из корпуса на 1/3 длины, должна плавно опускаться под собственным весом без заеданий.
- Герметичность: Проверка качества распылителя осуществляется на стенде (например, ДД-2110 или аналогичном) по параметрам давления начала впрыска и гидроплотности. Подтекание топлива по запирающему конусу не допускается.
- Замена: Замена распылителя должна сопровождаться регулировкой форсунки на стенде. Установка распылителя без проверки давления начала впрыска может привести к неисправной работе двигателя или выходу из строя топливной аппаратуры.
- Чистота: Работы по замене должны проводиться в условиях, исключающих попадание абразивных частиц и загрязнений внутрь прецизионной пары.
7. О производителе и качестве продукции
Изделие представляет собой восстановленный распылитель (ремото-деталь). Производитель — компания ООО ПКФ «Прецизика» (Россия, г. Ярославль).
Предприятие специализируется на восстановлении прецизионных деталей топливной аппаратуры дизельных двигателей. Технологический процесс регенерации включает в себя дефектацию, перешлифовку рабочих поверхностей, селективный подбор пар и обязательный контроль гидравлических характеристик на специализированных стендах. Это обеспечивает приведение эксплуатационных параметров восстановленных распылителей к нормам, установленным для новых оригинальных изделий.
